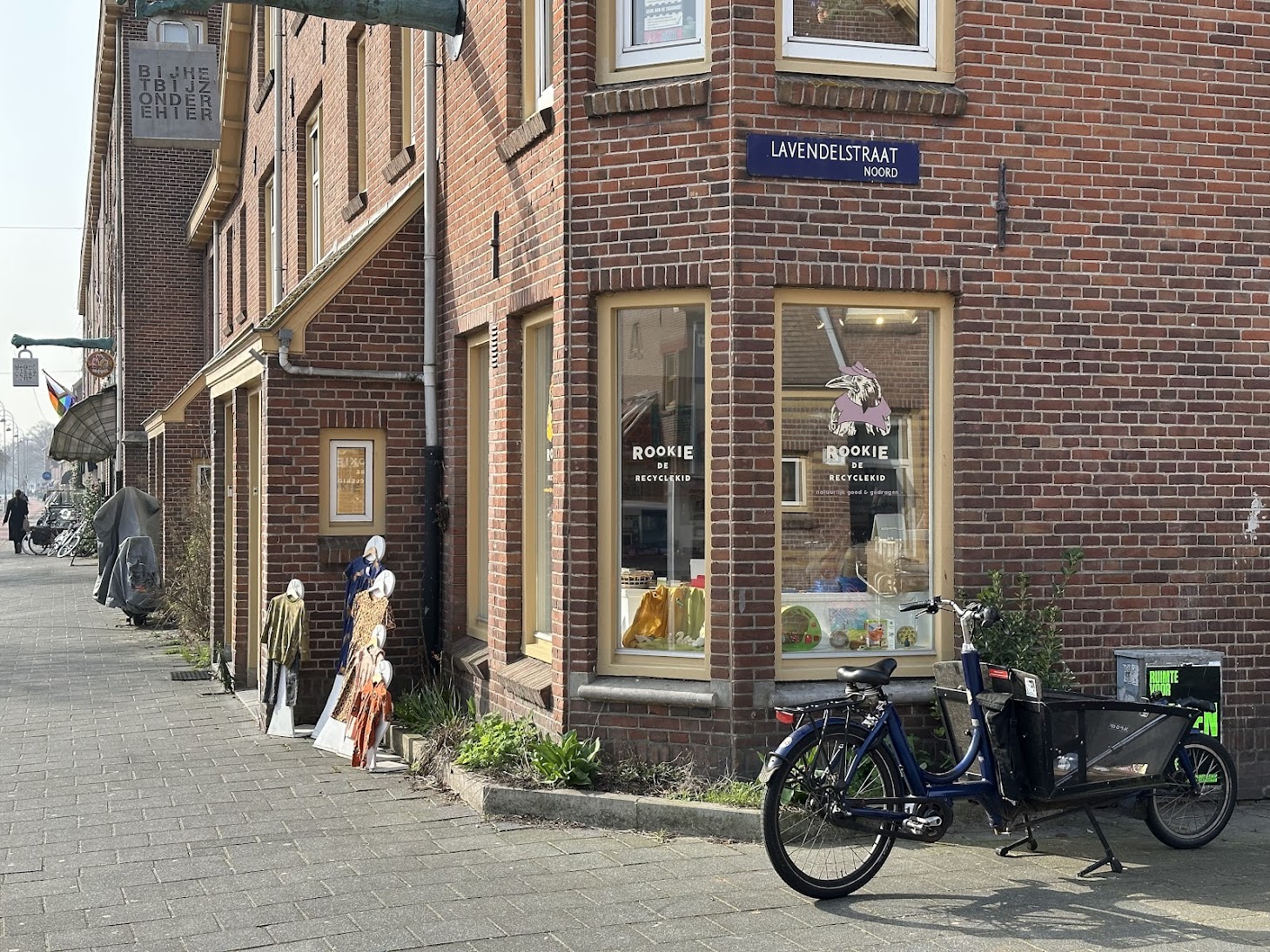

Retail & Horeca

Winkels, supermarkten, cafés en restaurants hebben allemaal een energievraag. Deze is meestal een orde van grootte kleiner dan industrie, maar wel groter dan die van huishoudens. Ze gebruiken daarom geregeld 400 V, maar het is—in tegenstelling tot wat hier is afgebeeld—ook niet ongebruikelijk dat grotere retail en horeca direct op middenspanning of een regionaal gasnet zijn aangesloten.

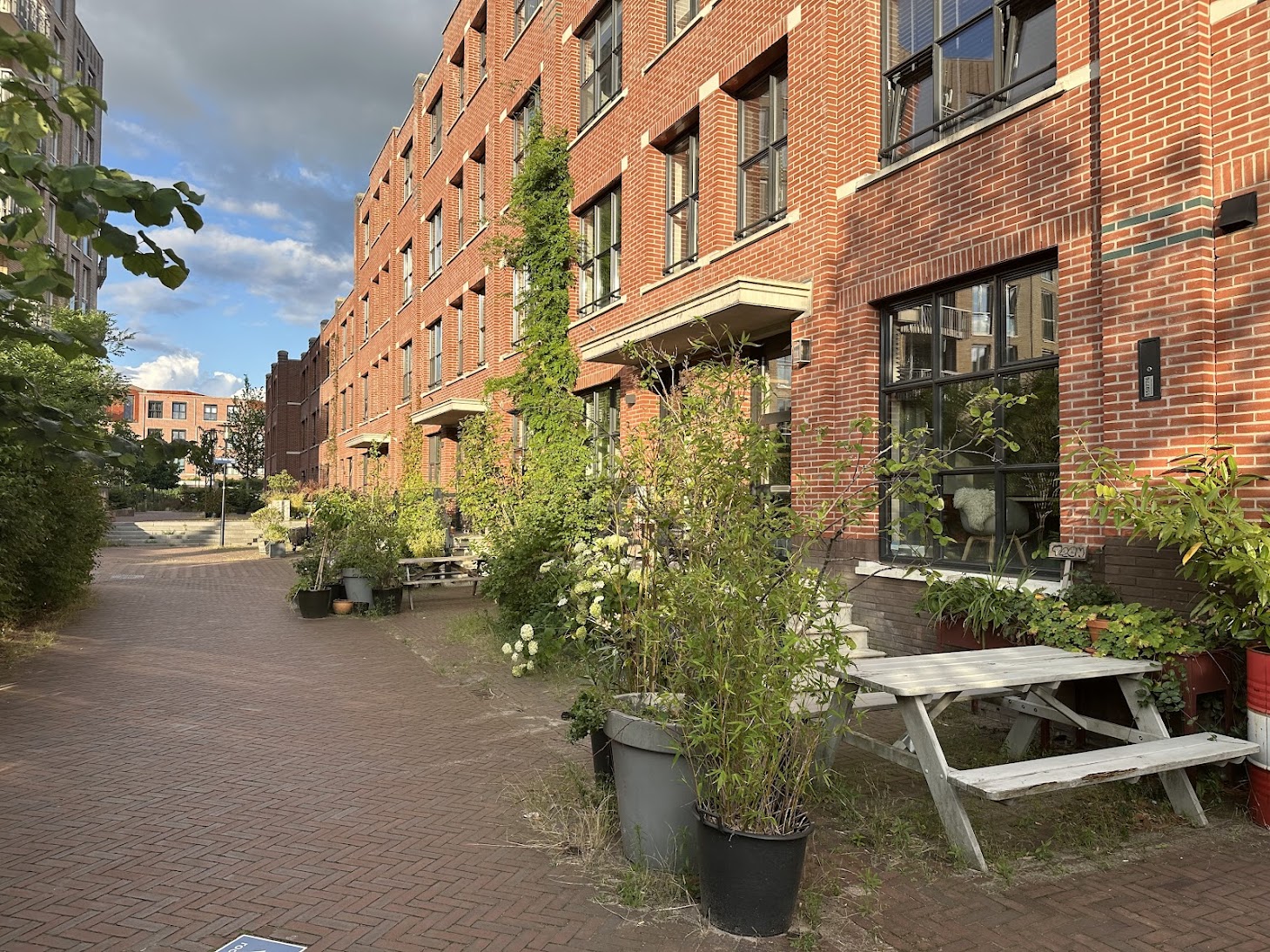

Huishoudens

Huishoudens vormen het fijnmazige eindpunt van alle energiesystemen. Hoewel huishoudens—doordat er zoveel van zijn—gezamenlijk een enorm verbruik hebben, is hun individuele energieverbruik relatief laag. Ze zijn daarom aangesloten op de laagste druk (100 mbar, die bij de woningaansluiting verder wordt teruggebracht tot 30mbar) en spanning (230 volt). Het energieverbruik varieert enorm tussen woningen en hangt onder meer af van woninggrootte, mate van isolatie en leefstijl. Slecht geïsoleerde woningen die op stadswarmte zijn aangesloten gebruiken krijgen vaak hoge temperatuurwarmte geleverd, terwijl goed geïsoleerde woningen vaak met lage temperatuurwarmte verwarmd kunnen worden. Daarnaast zijn steeds meer huishoudens ook energieproducent doordat zij zonnepanelen op hun dak hebben liggen, waarmee ze in (een deel van) hun eigen elektriciteitsverbruik voorzien en soms ook terugleveren aan het elektriciteitsnet. Omdat het elektriciteitsnet hier niet voor ontworpen is, kan deze teruglevering voor problemen zorgen op het net.

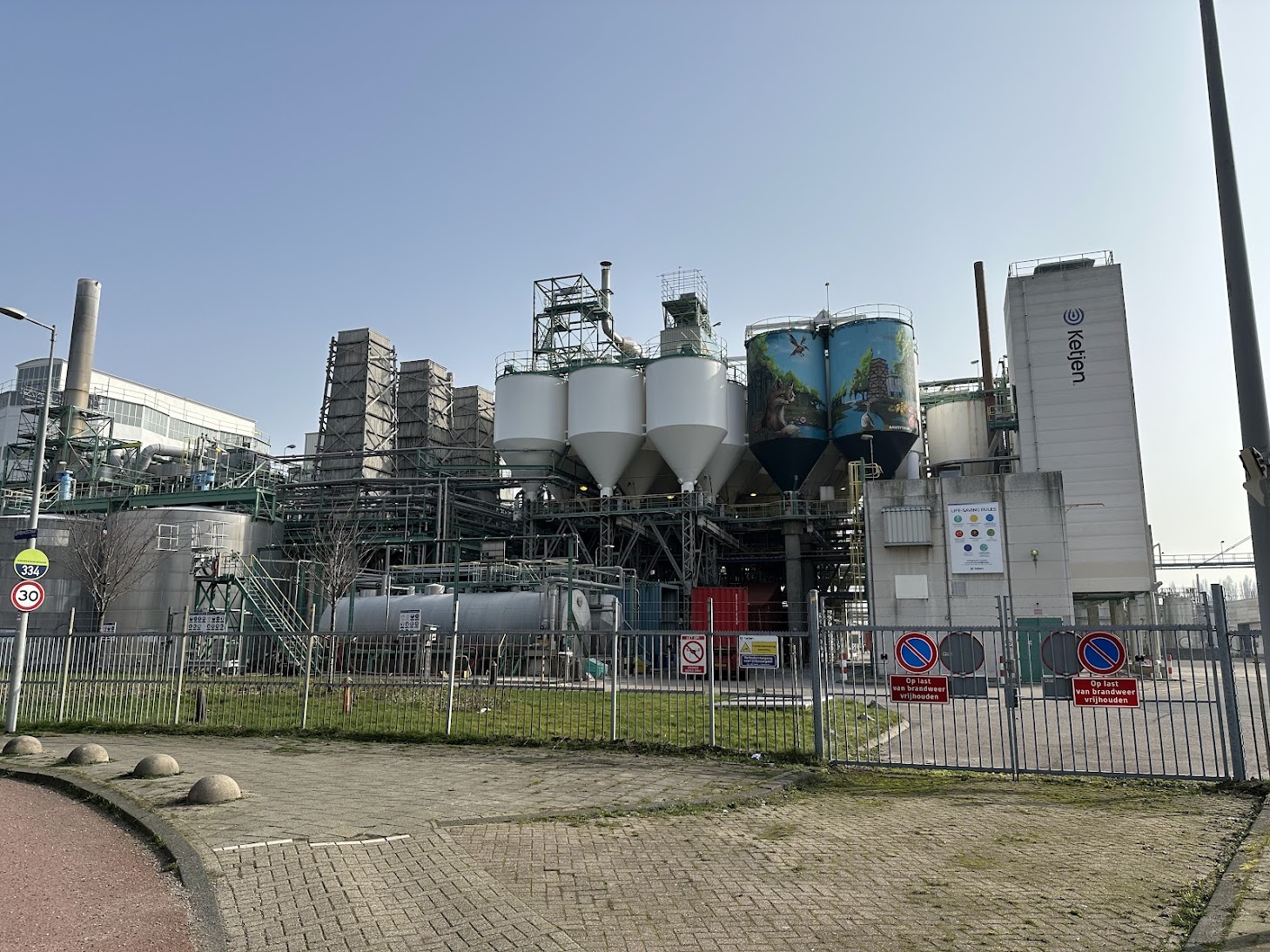

Industrie

De industrie is een grootverbruikscategorie met veelal directe aansluiting op hoogspannings- of hogedrukleidingen. Bepaalde industrie en bedrijvigheid (zoals datacenters) genereert veel restwarmte, die weer gebruikt kan worden voor het opwarmen van bijvoorbeeld huizen. Industrie beïnvloedt netten op alle niveaus: hoge vermogens, flexibele vraag (bijsturing) en soms grote elektrische aandrijvingen die het net belasten. Veel industriële bedrijven hebben daarom maatwerkafspraken met de beheerders van de energienetten.

Warmtedistributienet

Het warmtedistributienet vormt het transportnet binnen de gebouwde omgeving, vergelijkbaar met middenspanning in elektriciteit. Het bindt warmtenetbronnen, pompstations, afleversets en laagtemperatuur- en hoogtemperatuur-secties aan elkaar.

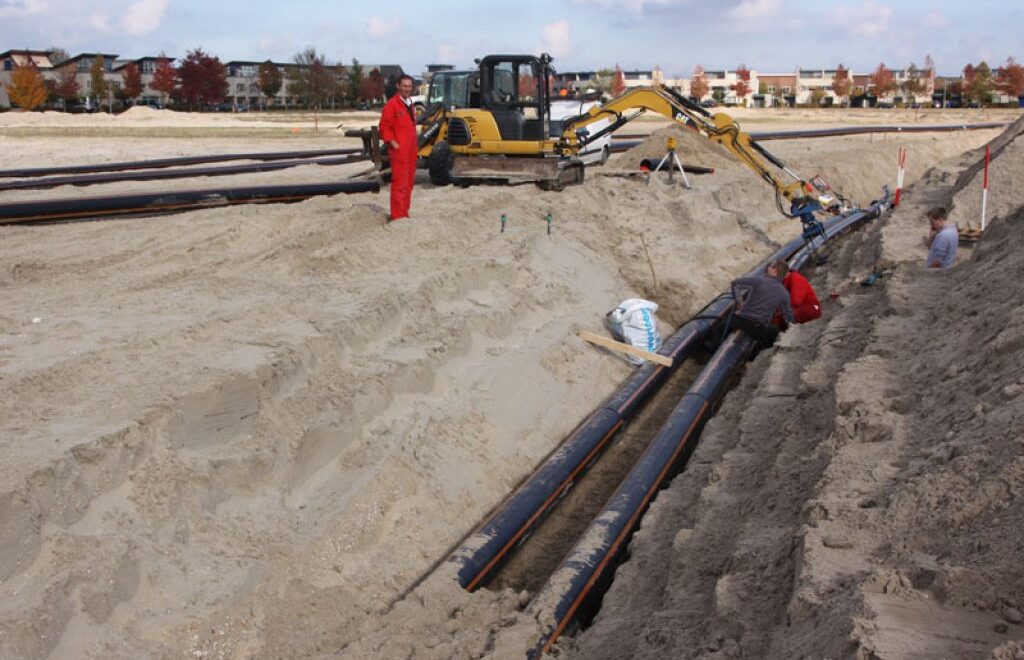

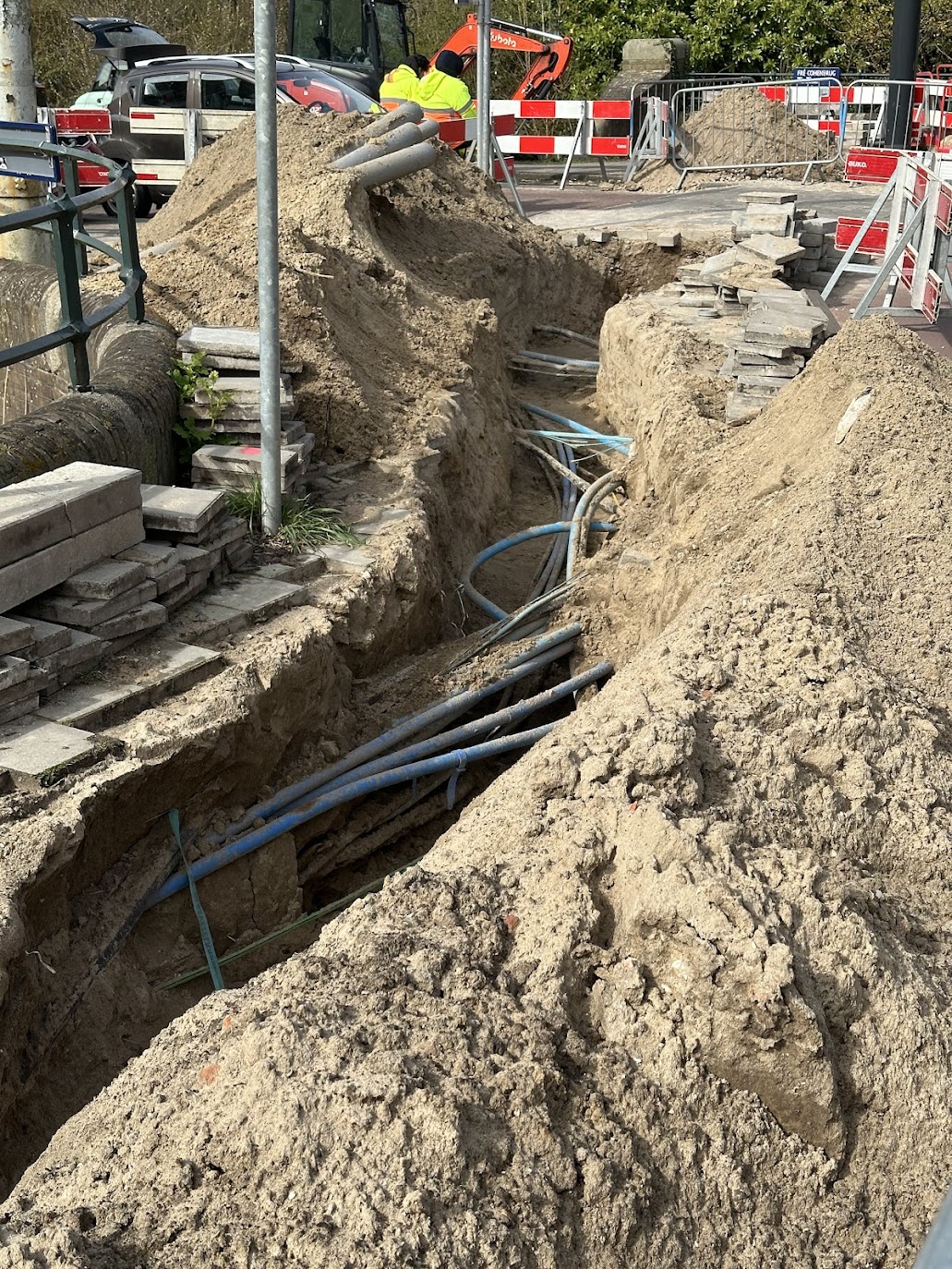

Distributieleidingen

Dit zijn de fijnmazige leidingen die warmtedistributienetten verbinden met individuele gebouwen. Technisch zijn ze vergelijkbaar met lage drukleidingen in gas of laagspanningskabels in elektriciteit.

LT

Laagtemperatuurwarmtenetten (LT) vervoeren doorgaans water van tussen de 30 en 60°C. Ze vervoeren restwarmte naar warmtepompen die de warmte overdragen naar hoogtemperatuurwarmtenetten.

HT

Hoogtemperatuurwarmtenetten (HT) vervoeren normaalgesproken water tussen de 70 en 120°C. Ze worden gevoed door warmtebronnen die zoals geothermische bronnen, industrie met restwarmte van hoge temperatuur en restwarmtebronnen van lagere temperatuur die via warmtepompen wordt opgewaardeerd.

WKO

Warmte-koudeopslag vormt het thermische buffermiddel van vele warmtenetten. Het zijn relatief kleinschalige reservoirs op een diepte van enkele tientallen tot enkele honderden meters, afhankelijk van de samenstelling van de bodem. In deze reservoirs wordt in de zomer overtollige warmte in de bodem opgeslagen en in de winter overtollige koude. Zo kan in de zomer worden gekoeld met de overtollige koude uit de winter en vice versa. Ook kan overtollige warmte uit een stadsverwarmingsnet in een WKO worden opgeslagen zodat deze gebruikt kan worden wanneer er behoefte aan is.

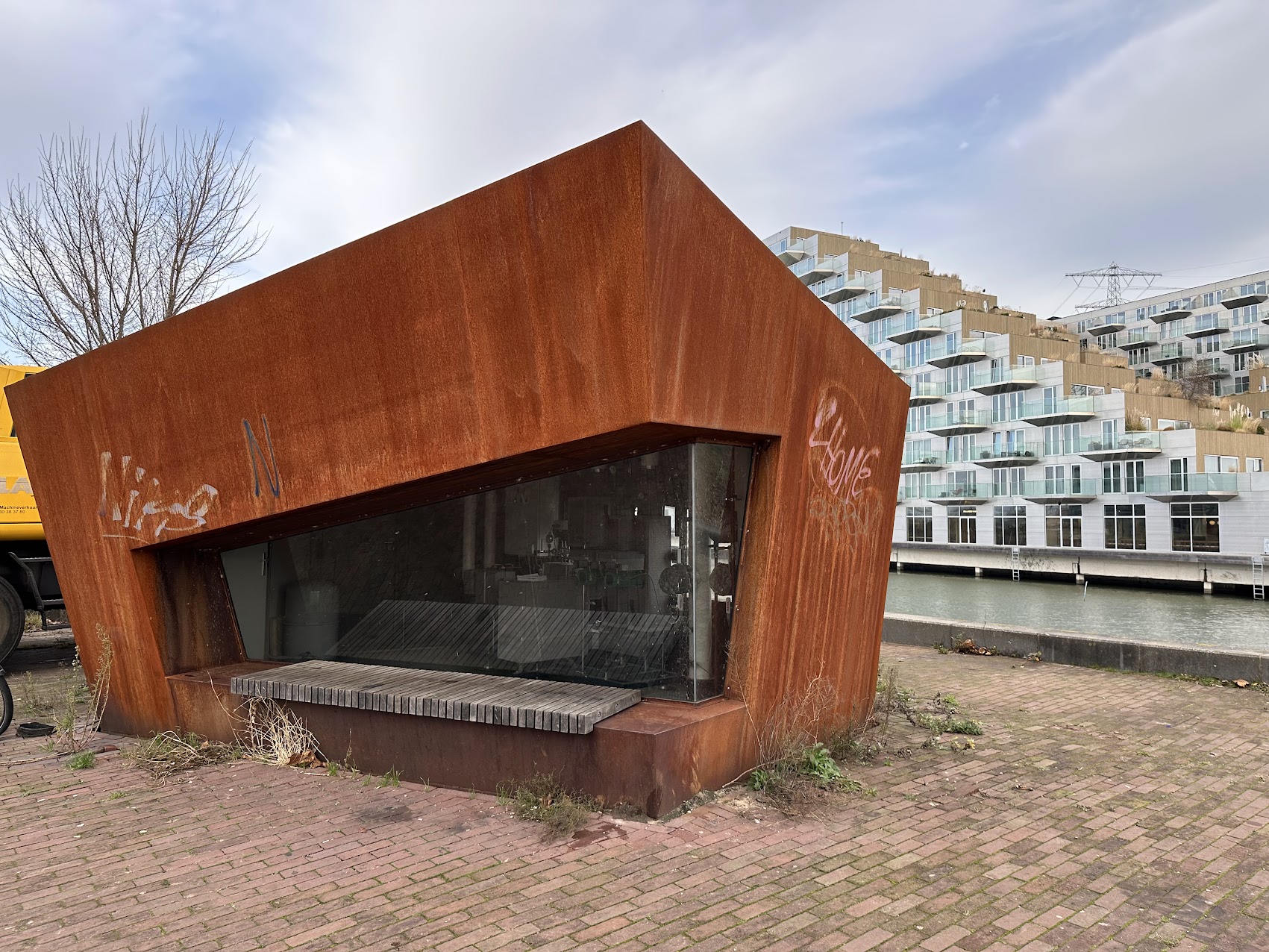

Warmteoverdrachtsstation

Dit is het knooppunt waar warmte wordt overgedragen tussen netten van verschillende temperatuur- of drukniveaus, vergelijkbaar met transformatorstations in het elektriciteitsnetwerk. Ze zorgen dat warmte op de juiste temperatuur en druk bij gebruikers terechtkomt.

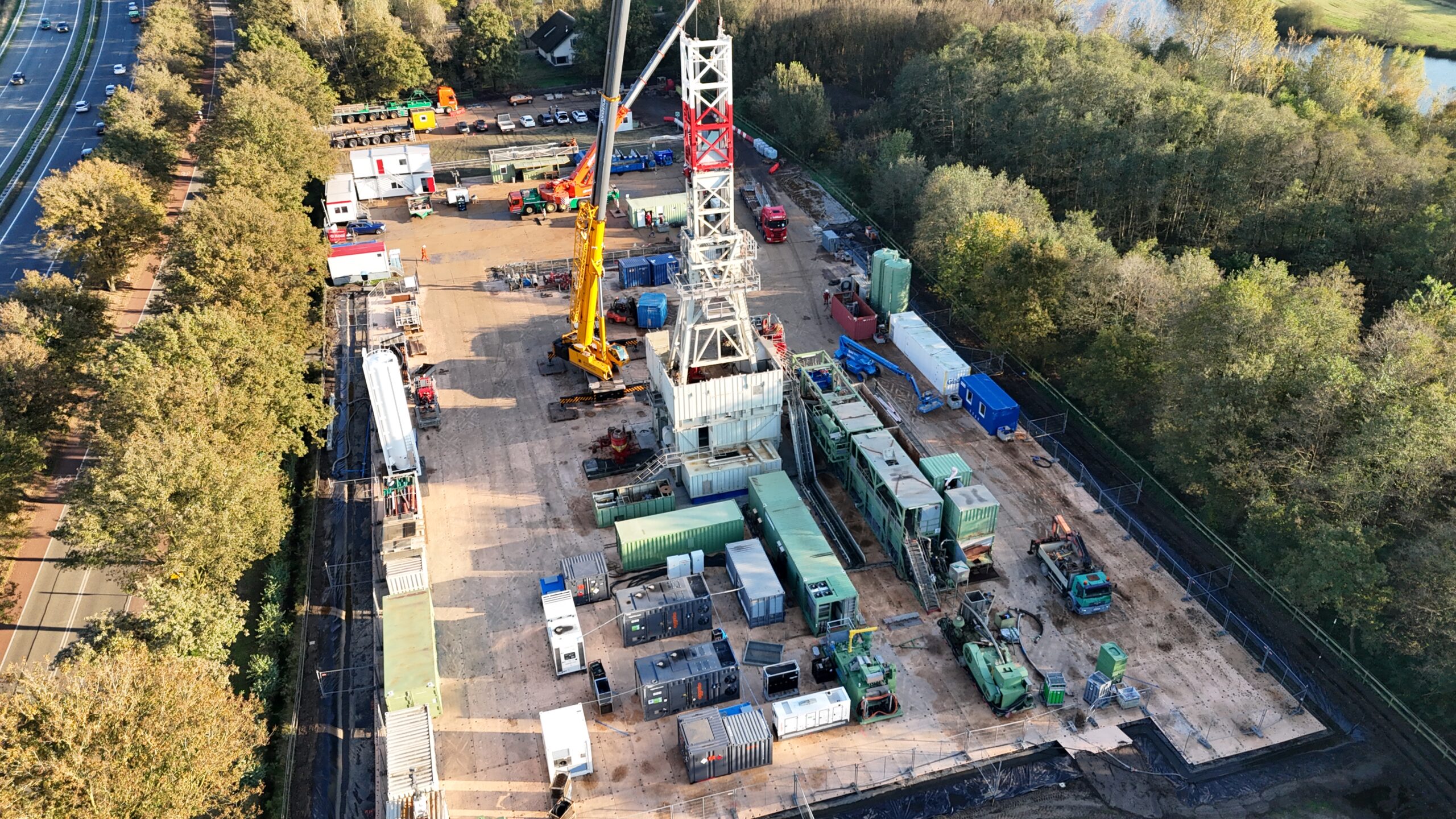

Geothermiebronnen

Geothermie haalt warmte uit diepere aardlagen, typisch één tot wel drie km diep. In het systeem gelden geothermiebronnen als baseload-warmtebron met hoge betrouwbaarheid, goed voorspelbare productie en zeer lage CO2-uitstoot bij gebruik.

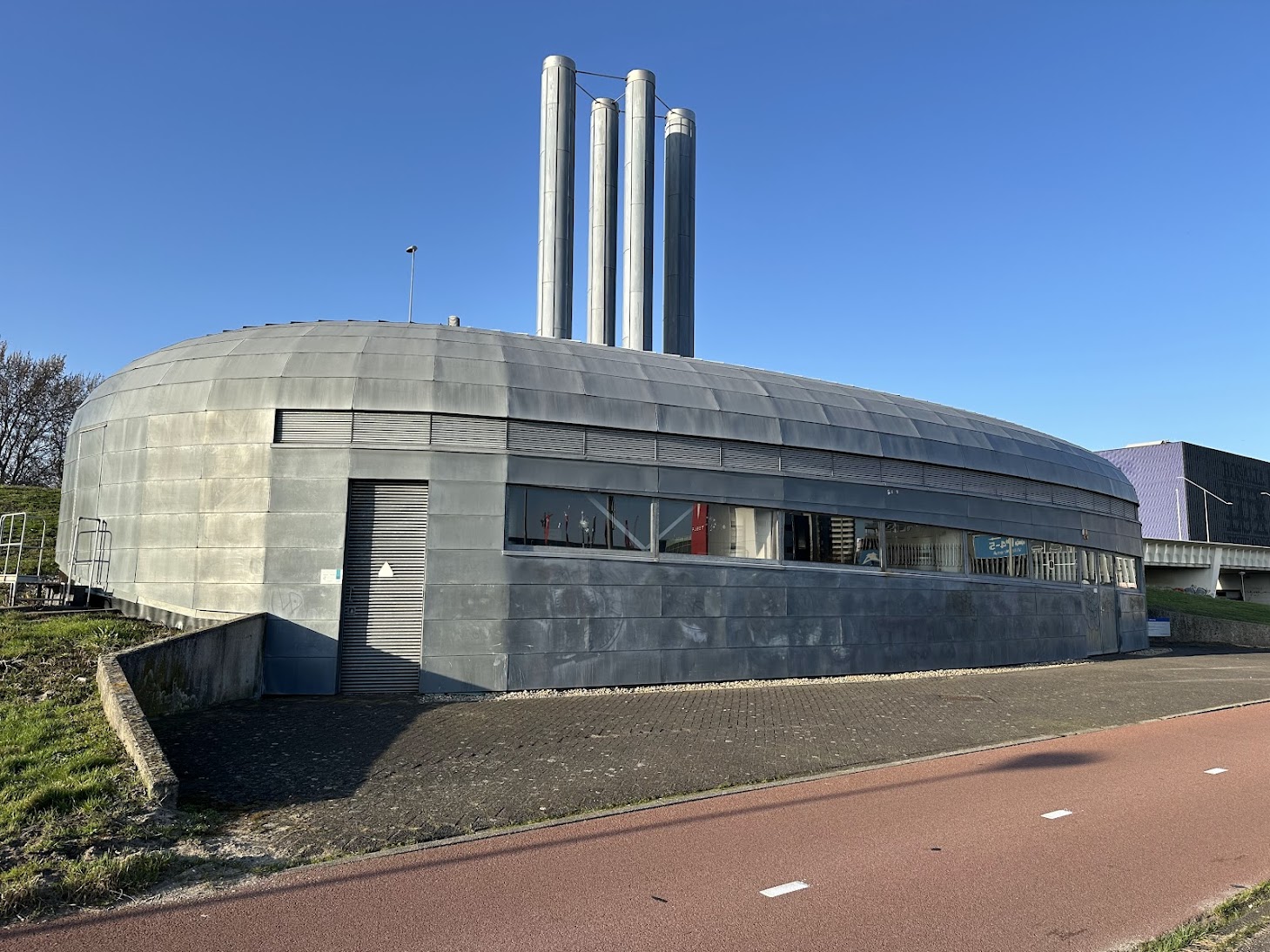

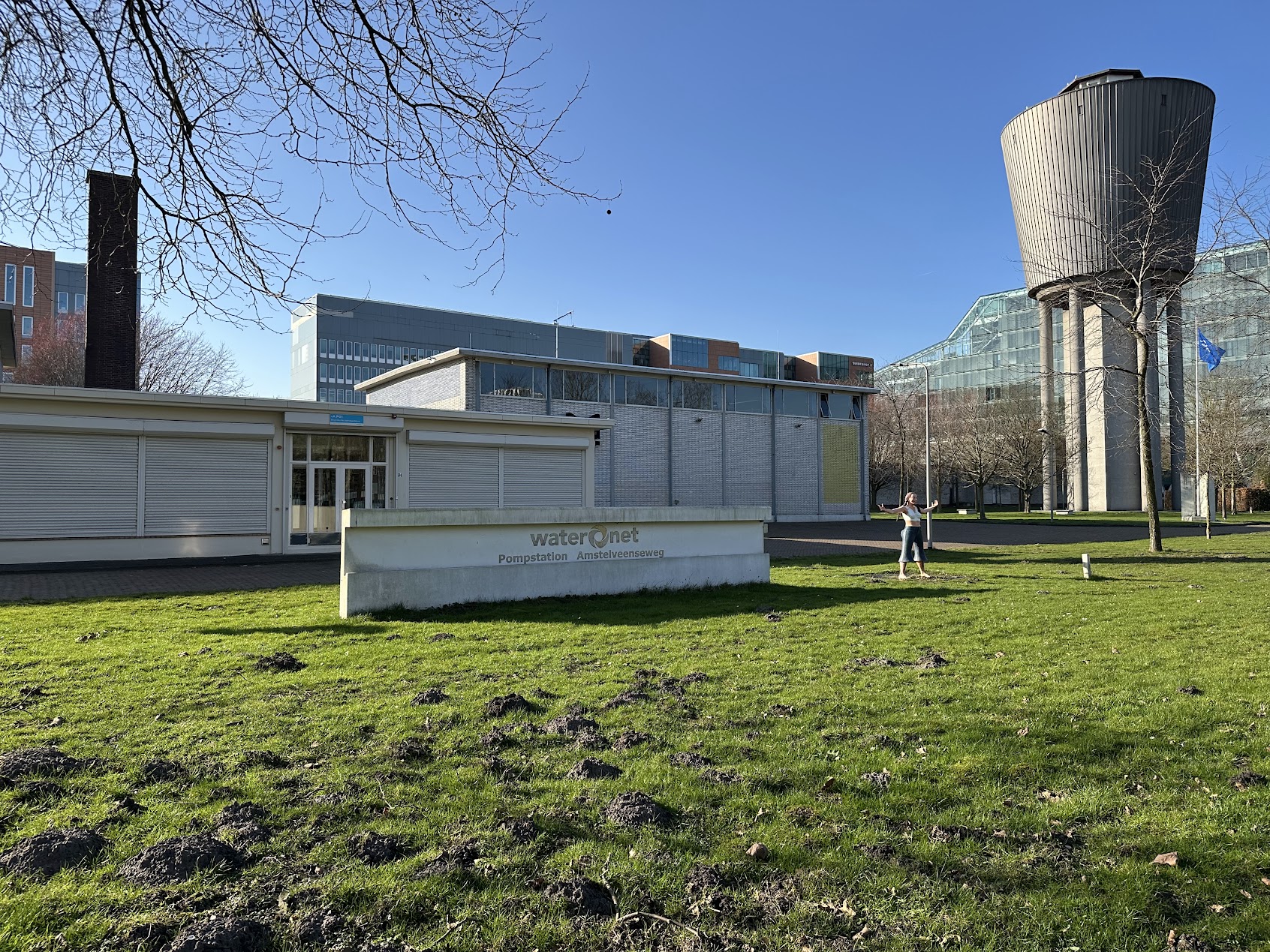

Pompstations

Pompstations zorgen dat de druk op het stadswarmtenet hoog genoeg blijft om te garanderen dat het warme water in het net (op tijd) de afnemers bereikt.

Hulpwarmtecentrales

Hulpwarmtecentrales kunnen door gas te stoken bij een tekort aan warmte snel extra heet water het stadswarmtenet inpompen.

Warmtepompen

Warmtepompen tillen de temperatuur van restwarmtebronnen omhoog naar het niveau van het hoogtemperatuurwarmtenet.

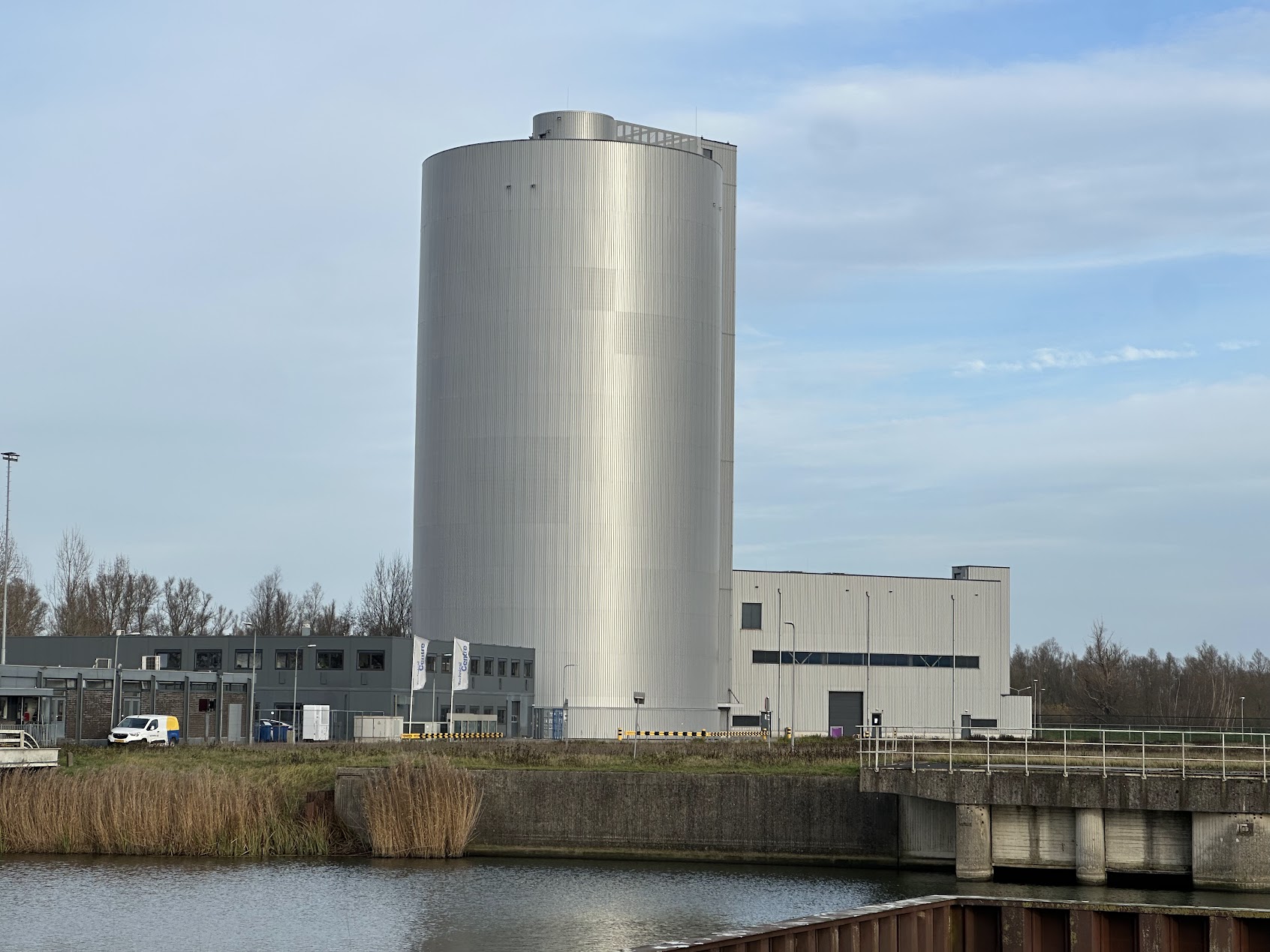

Warmtebuffers

Een groot deel van de stadswarmte is in Amsterdam afkomstig van een warmte- en krachtcentrale. Daar worden tegelijkertijd warmte en elektriciteit opgewekt. Het komt voor dat er wél vraag naar warmte is, maar niet (in dezelfde mate) naar elektriciteit. Om te voorkomen dat er op zo’n moment voor niets elektriciteit op wordt gewekt, biedt een warmtebuffer uitkomst. De hierin opgeslagen warmte kan benut worden als wel behoefte is aan warmte, maar niet aan elektriciteit.

Thermische centrales

Thermische centrales produceren warmte via verbranding. Onder deze categorie vallen zowel centrales die warmte en elektriciteit opwekken uit verbranding van afval (zoals AEB), als centrales die warmte en elektriciteit opwekken uit verbranding van gas (zoals de centrale in Diemen). Zeker dit laatste type fungeert steeds vaker als pieklastcentrales of back-up voor duurzame warmteopslag en fluctuaties.

Stadsgasnet

Het stadsgasnet is het fijnmazige distributiesysteem op lagedrukniveau (ongeveer 100 mbar). Het is de laatste schakel in de gasketen die gas bij huishoudens en andere kleingebruikers brengt.

Regionaal gasnet

Dit is het middendruknet (ongeveer 8 bar), de schakel tussen het landelijke regionaal transportleidingnet (RTL) en het stadsgasnet. Sommige bedrijven die grotere hoeveelheden gas gebruiken zijn rechtstreeks op het regionaal gasnet aangesloten.

RTL

Het regionaal transportleidingnet (RTL) is onderdeel van het landelijke gastransportnetwerk dat onder beheer van Gasunie valt. Het is een fijnmazigere aftakking van het hoofdtransportleidingnet (HTL). Het RTL heeft een lagere druk (16-40 bar) die de aansluiting op lokale gasdistributiebedrijven mogelijk maakt.

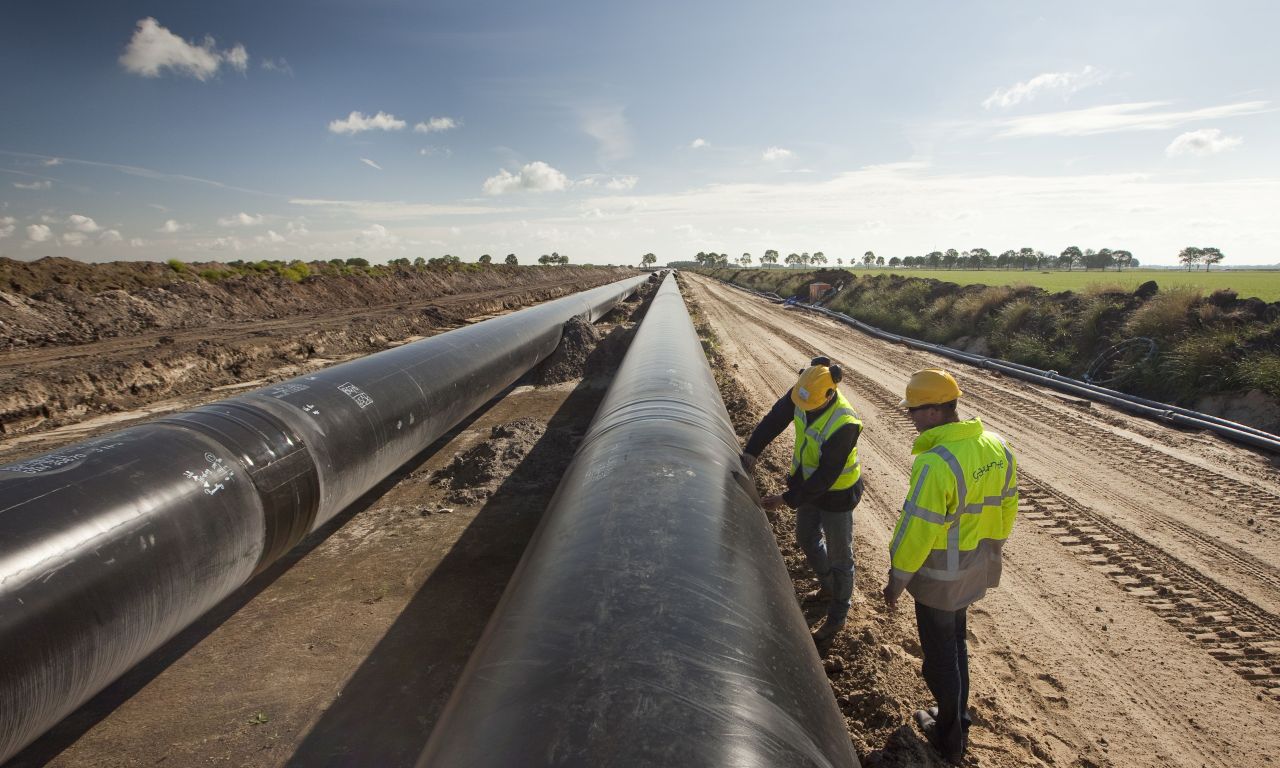

HTL

Het hoofdtransportleidingnet (HTL) is het landelijke hoofdnet van de hogedrukleidingen (ongeveer 65-80 bar) dat onder beheer van Gasunie valt. Het HTL is onderdeel van de Europese gasrotonde waarmee Nederland via leidingen zoals Nord Stream op grote gasvoorraden is aangesloten.

Hervergassing

Om vloeibaar gas (LNG) te kunnen gebruiken wordt het hervergast zodat het in gasvorm in het HTL kan worden gepompt.

LNG import

LNG (Liquefied Natural Gas) wordt per schip ingevoerd.

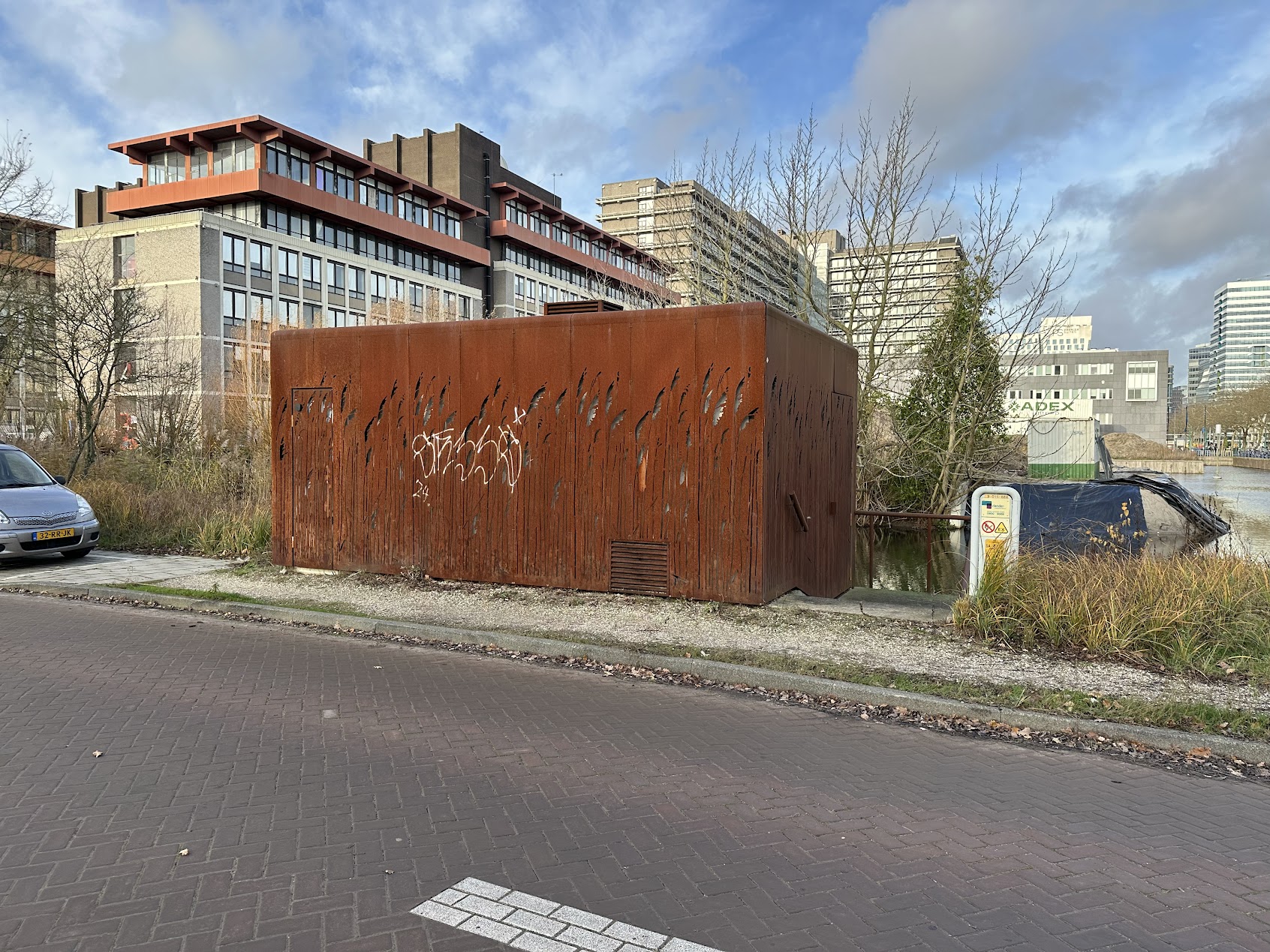

Gasdrukregelstations

Gasdrukregelstations reduceren middendrukgas (ongeveer 8 bar) tot lagedrukgas (100mbar) dat geschikt is voor huishoudelijk gebruik.

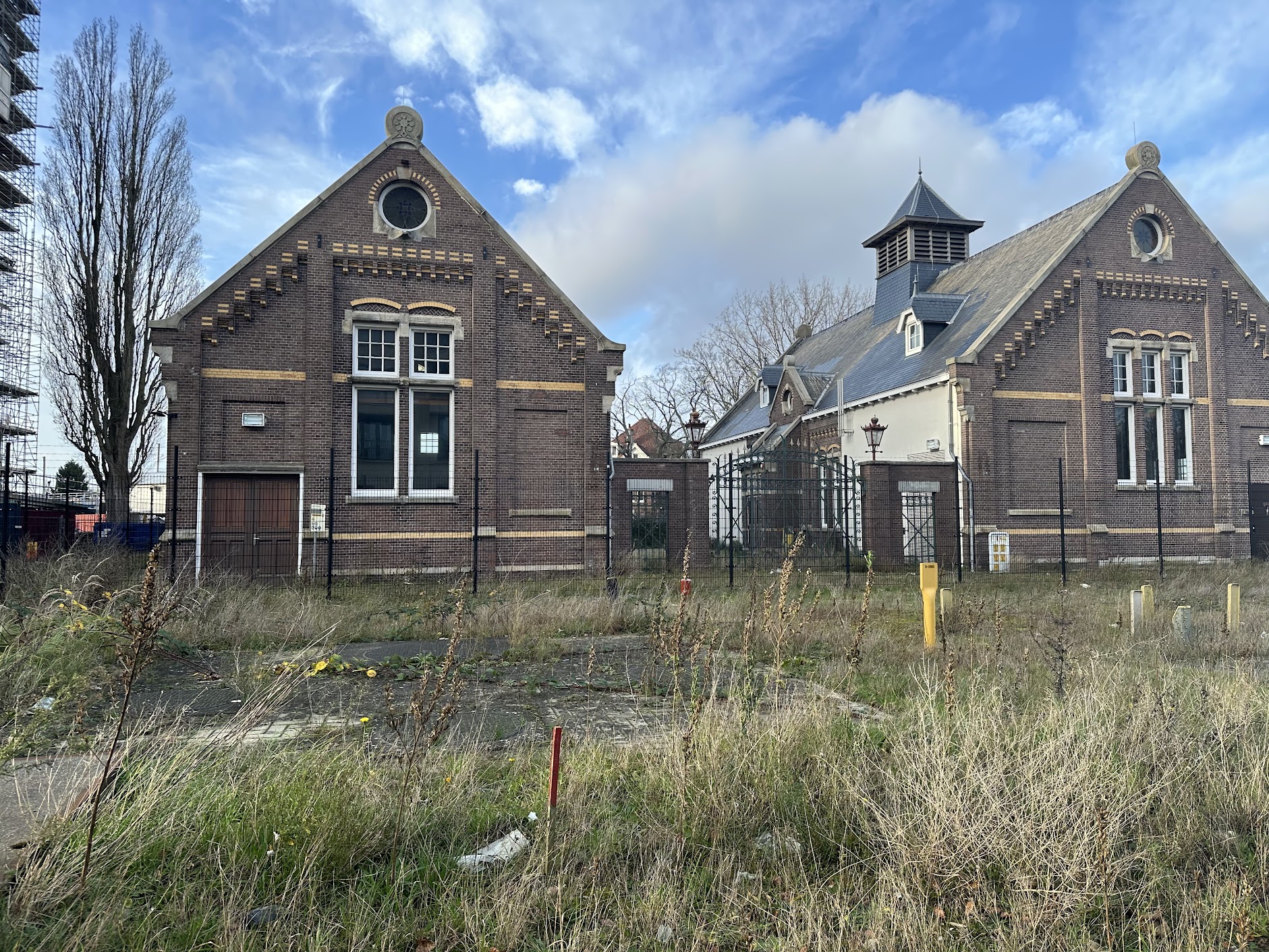

Gasontvangstations

Gasontvangstations verzorgen de overdracht van het nationale gasnet van Gasunie naar transportnetten van lokale beheerders zoals Liander. Daarbij wordt de gasdruk teruggebracht van ca. 16-40 bar tot ca. 8 bar.

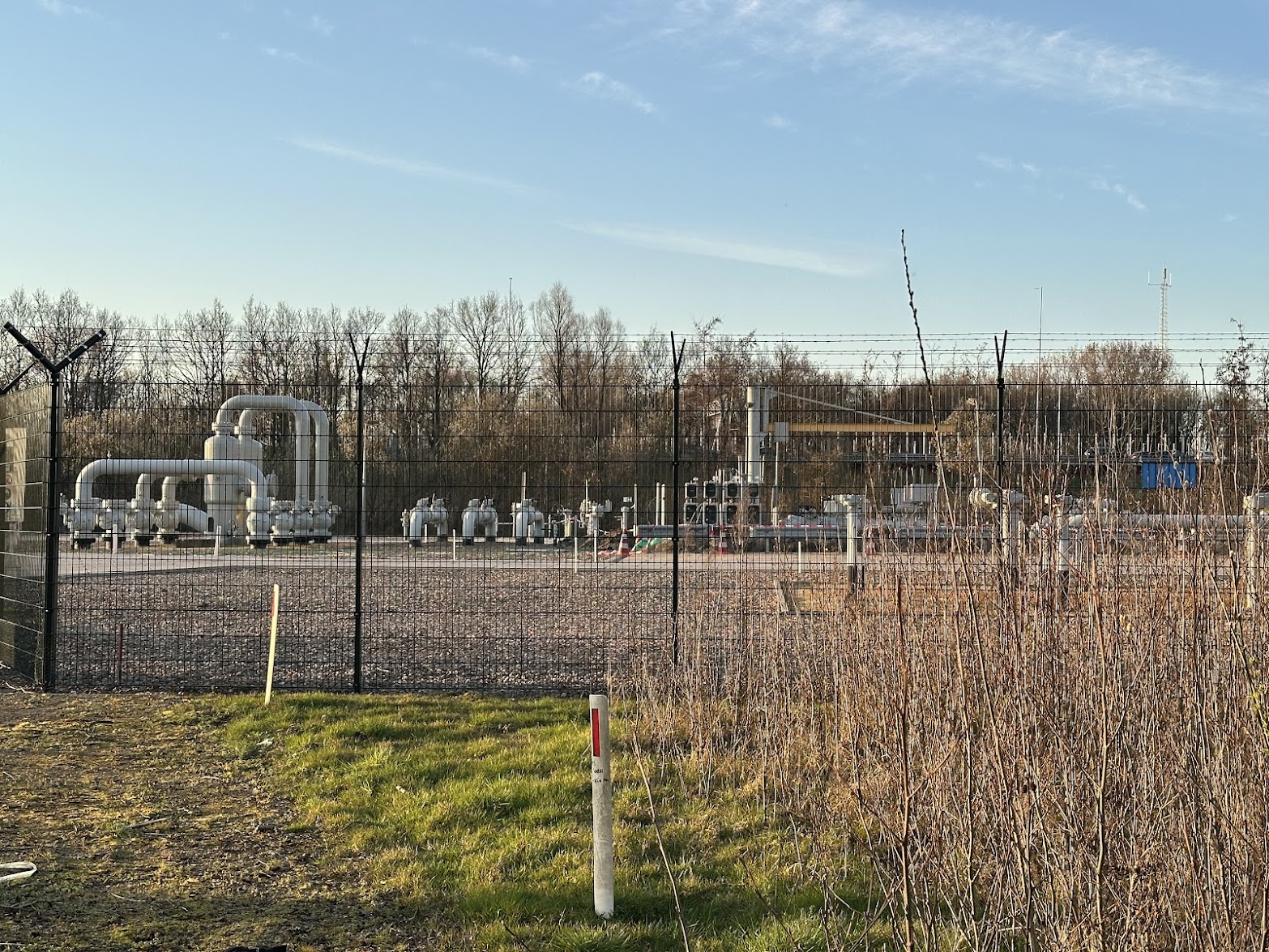

Meet- en regelstations

Meet- en regelstations zijn de schakel tussen het nationale hoofdtransportleidingnet (HTL) en het regionaal transportleidingnet (RTL), die beiden onder beheer van Gasunie vallen. In een meet- en regelstation wordt de gasdruk teruggebracht van ca. 65-80 bar tot ca. 16-40 bar. Daarnaast wordt de bekende gaslucht aan het gas toegevoegd om ervoor te zorgen dat we een gaslek met onze neus waar kunnen nemen.

Compressors

Compressors bevinden zich in het hoofdtransportleidingnet en zorgen ervoor dat de druk in het net hoog genoeg blijft.

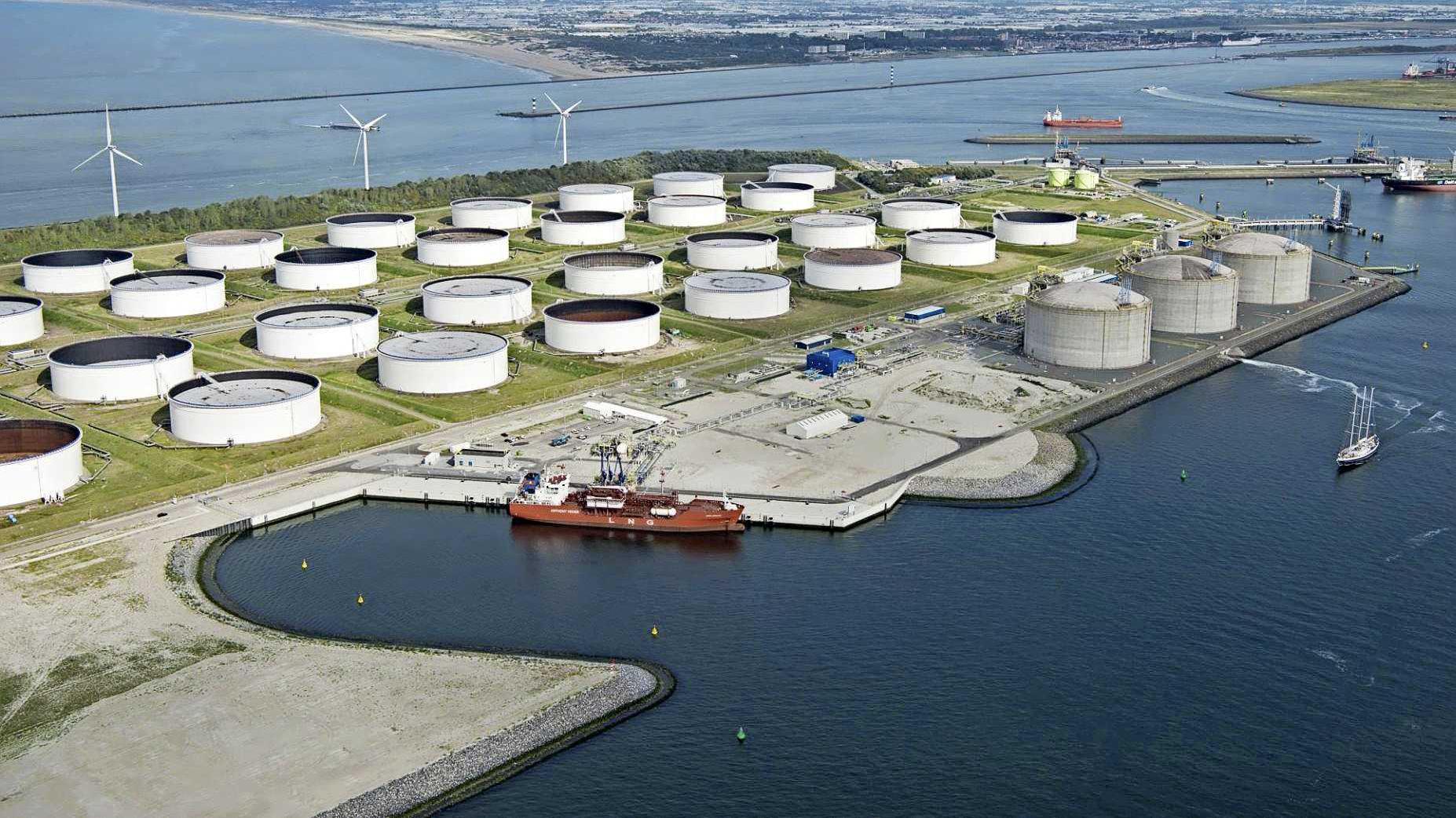

LNG terminals

Bij LNG terminals wordt geïmporteerde LNG (Liquefied Natural Gas) opgeslagen en hervergast wanneer gastekorten (dreigen te) ontstaan.

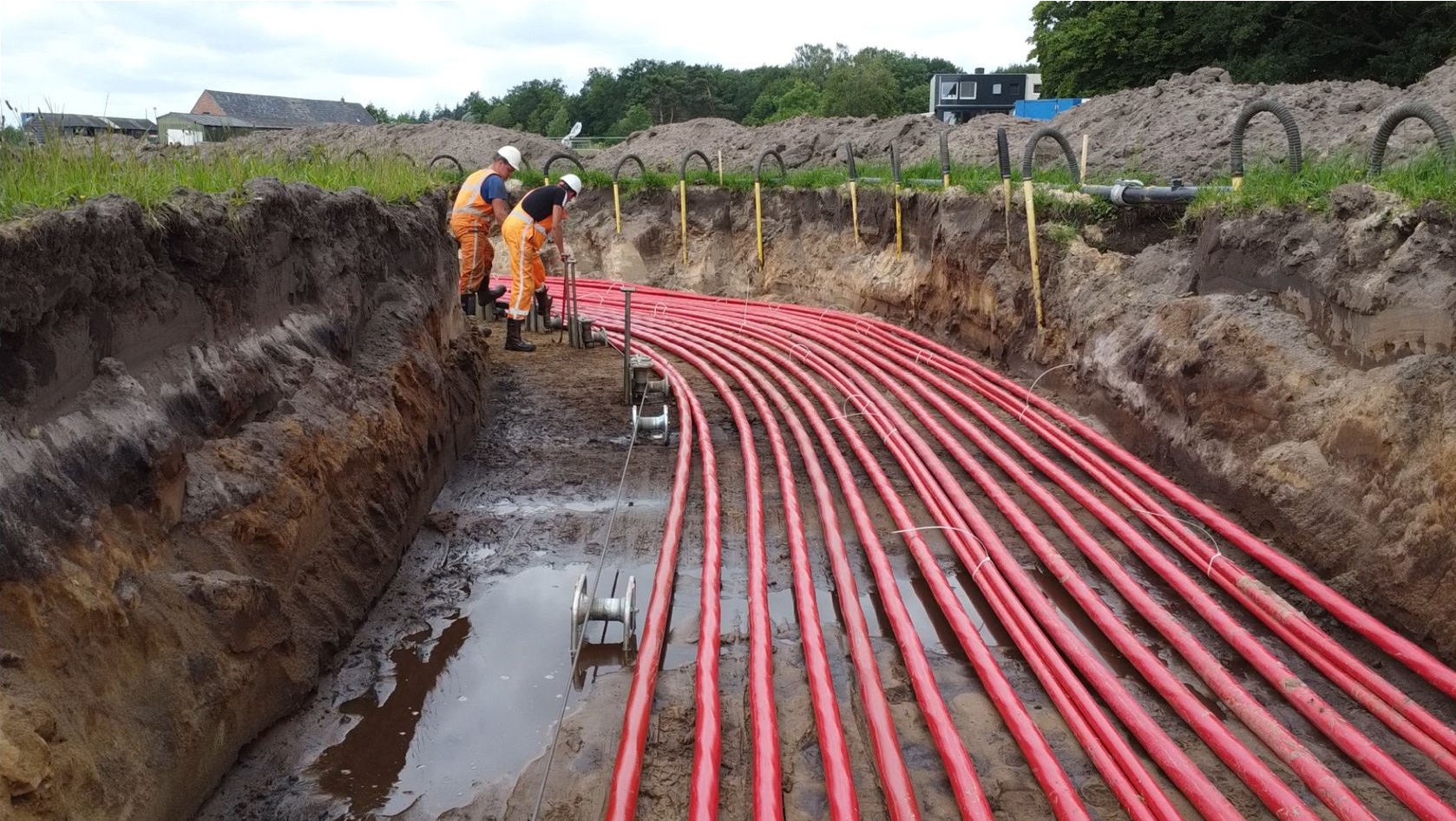

Middenspanningskabels

Kleinere windparken op land zijn op middenspanningskabels van ca. 10-20 kV aangesloten die de opgewekte energie naar het middenspanningsnet transporteren.

Inter-array kabels

Inter-array kabels bundelen de stroom van individuele energiebronnen en zorgen dat deze over langere afstand getransporteerd kan worden naar het elektriciteitsnet. Dit gebeurt typisch op een spanning van rond de 66 kV.

Zeekabels

Zeekabels transporteren energie die offshore is opgewekt naar landstations, typisch op 220 kV.

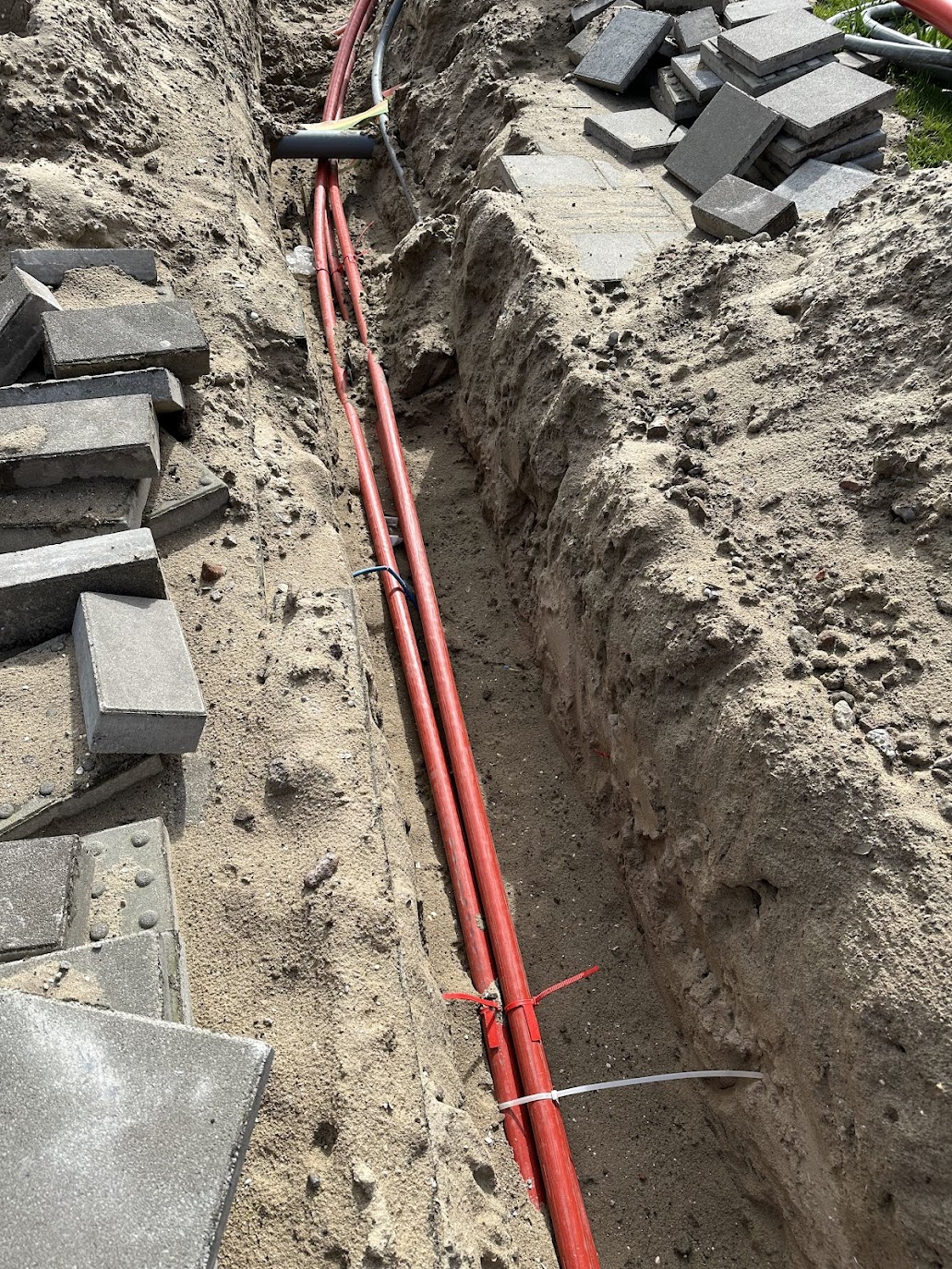

Laagspanningsnet (230 V / 400 V)

Het laagspanningsnet (230 V / 400 V) is het fijnmazige net dat onder beheer van netbeheerders (zoals Liander) valt en dat elektriciteit bij huishoudens en bedrijven met relatief klein verbruik brengt. Het laagspanningsnet levert zowel 230 als 400 V, welke van de twee een woning of bedrijf gebruikt wordt bepaald bij de aansluiting op het adres. Het laagspanningsnet is relatief gevoelig voor overbelasting door teruglevering van huishoudens. Binnen het laagspanningsnet bevinden zich her en der laagspanningskasten (LS-kasten) die voor verdeling van kabels zorgen.

Middenspanningsnet (10-20 kV)

Het middenspanningsnet (10-20 kV) vormt de schakel tussen stedelijke infrastructuur en het wijkniveau. Middelgrote producenten van elektriciteit zoals windparken op land en thermische energiecentrales (zoals AEB) leveren aan het middenspanningsnet. Grootafnemers in de industriële sector zijn soms rechtstreeks op het middenspanningsnet aangesloten.

50 kV

Het 50 kV-net is een minder gangbaar net en wordt steeds vaker uitgefaseerd ten gunste van een 20kV middenspanningsnet. Toch heeft het (afhankelijk van de omstandigheden) ook voordelen boven 20 kV en functioneert het op veel plekken (met name in stedelijke gebieden) goed. Een 50 kV-net kan als extra schakel tussen hoog- en middenspanning meer vermogen transporteren dan een middenspanningsnet zonder dat direct een kostbaar hoogspanningsstation hoeft te worden gerealiseerd. Zeker in gebieden waar relatief veel teruglevering plaatsvindt kan een 50 kV-net daarom een belangrijke schakel in het netwerk vormen.

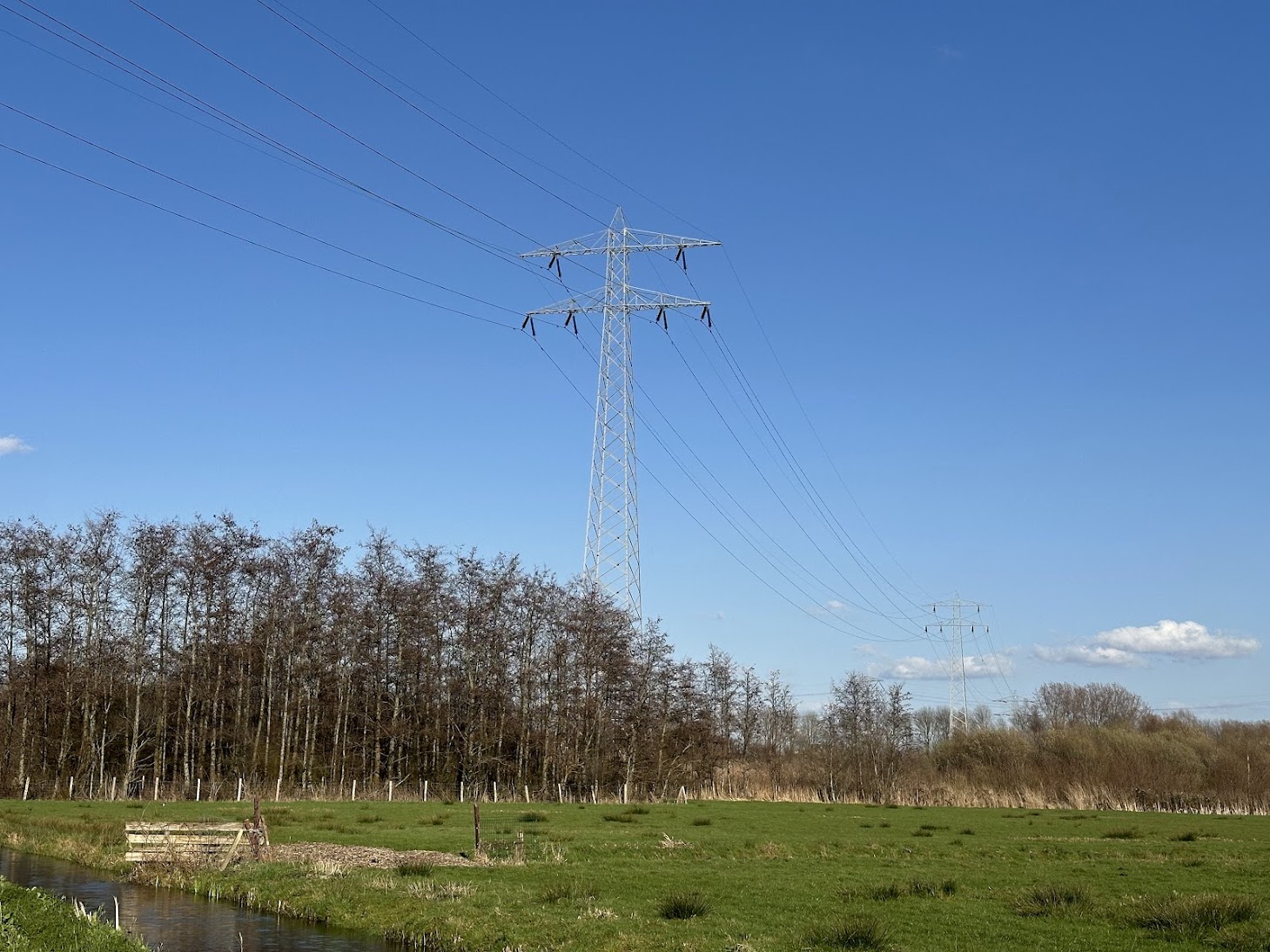

Hoogspanningsnet (150 kV)

Het 150 kV-net is onderdeel van het hoogspanningsnetwerk en valt onder beheer van TenneT. Waar de landelijke backbone een spanning van 380 kV heeft, is het 150 kV-net iets fijnmaziver en wordt het vooral gebruikt om de stap naar de regionale schaal te maken.

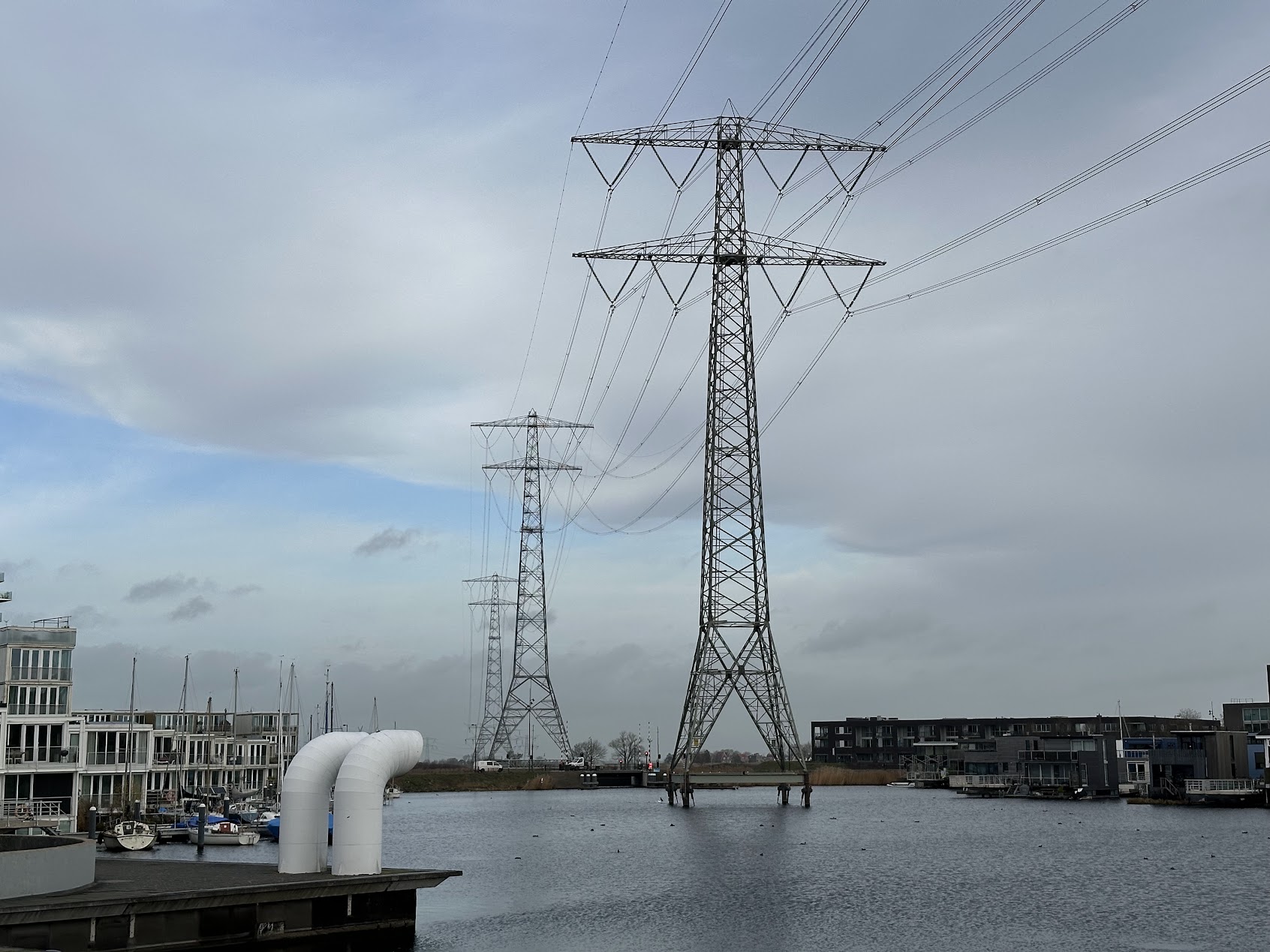

Hoogspanningsnet (220-380kV)

Het door TenneT beheerde hoogspanningsnet begint bij spanningen van 110 kV en loopt op tot spanningen van 380 kV. De hoogspanningskabels met een spanning van 380 kV vormen gezamenlijk de nationale backbone van het elektriciteitsnetwerk.

Zon op dak

Zonnepanelen op daken van woningen en bedrijven wekken lokaal energie op. Ze kunnen daardoor de energievraag op het elektriciteitsnet verkleinen. Op zonnige dagen kunnen ze op plekken waar veel zonnepanelen liggen echter ook voor zo’n grote spanningsstijging zorgen dat het net overbelast raakt. Om lokale elektriciteitsopwek ook in de toekomst te kunnen laten groeien, is daarom op veel plekken verzwaring van het elektriciteitsnet noodzakelijk.

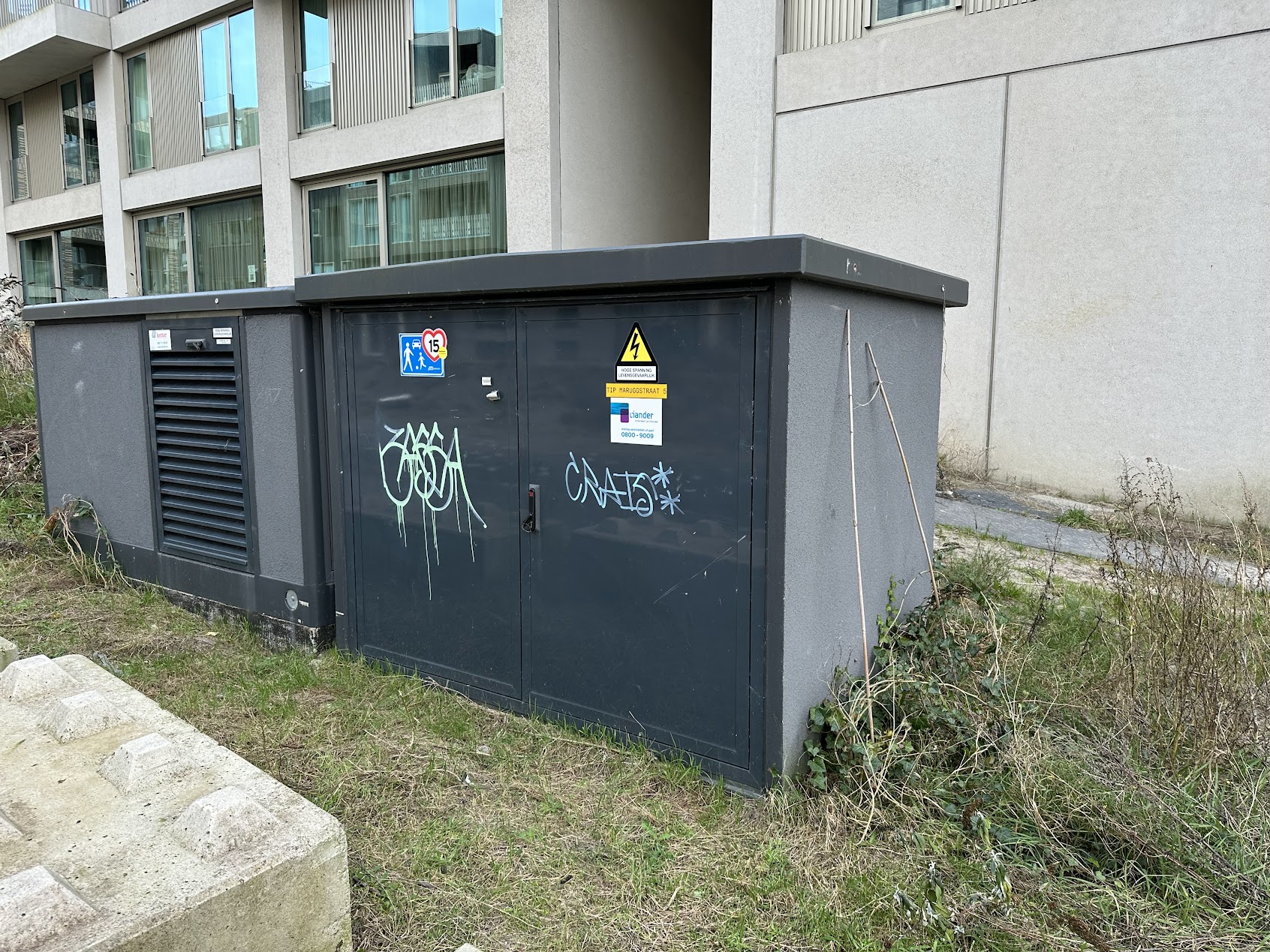

Middenspanningsruimtes

Middenspanningsruimtes (in de volksmond vooral bekend onder de naam transformatorhuisje of trafo) zijn schakelkasten die elektriciteit omzetten van 10-20 kV naar 230/400 V.

Windparken op land

Windparken op land leveren relatief veel duurzame elektriciteit en worden daarom direct op middenspanning aangesloten.

Schakelstations

Schakelstations zijn conversiepunten in het elektriciteitsnet waar de spanning van 50 of 150 kV wordt teruggebracht tot 10 of 20 kV.

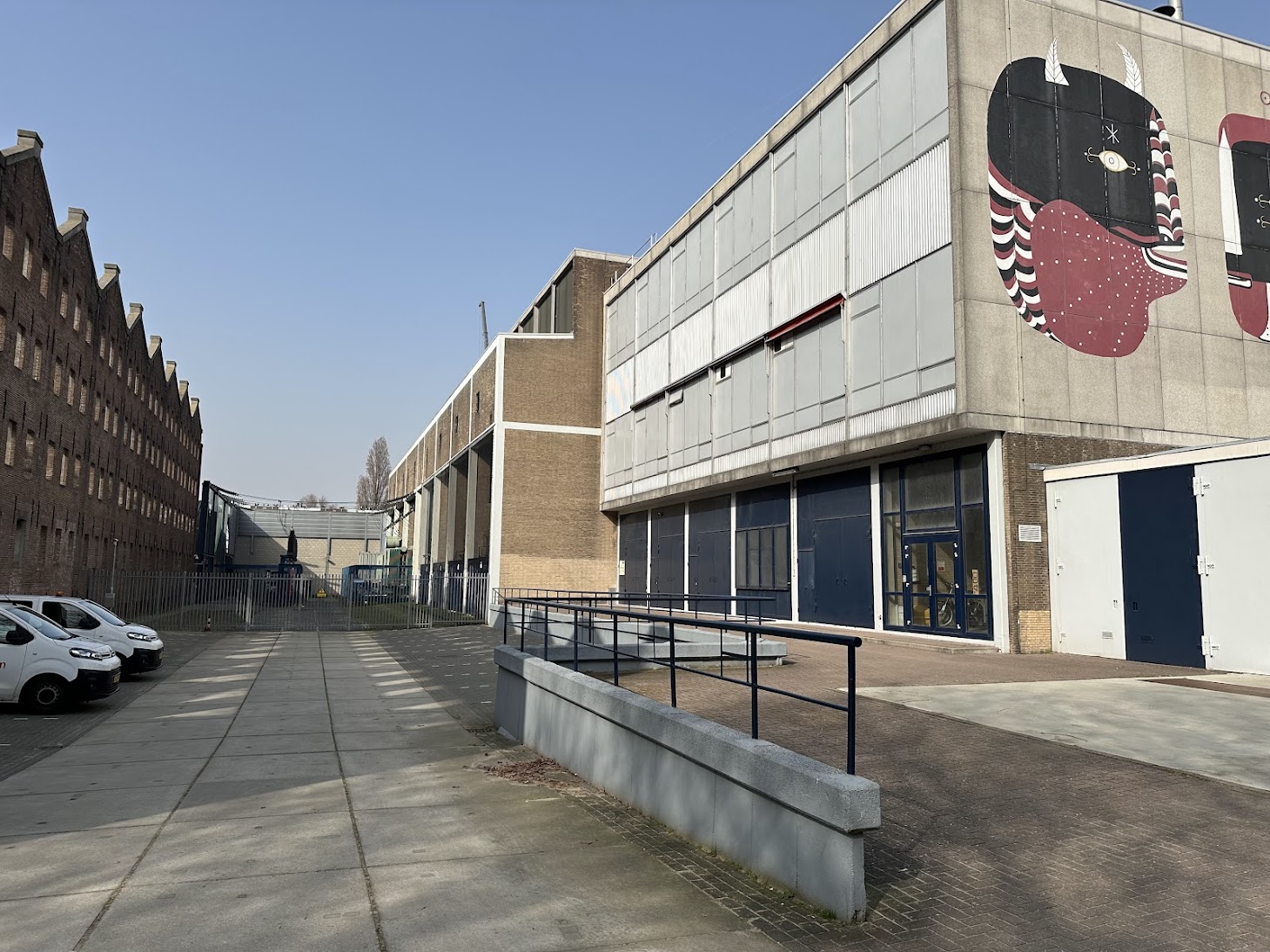

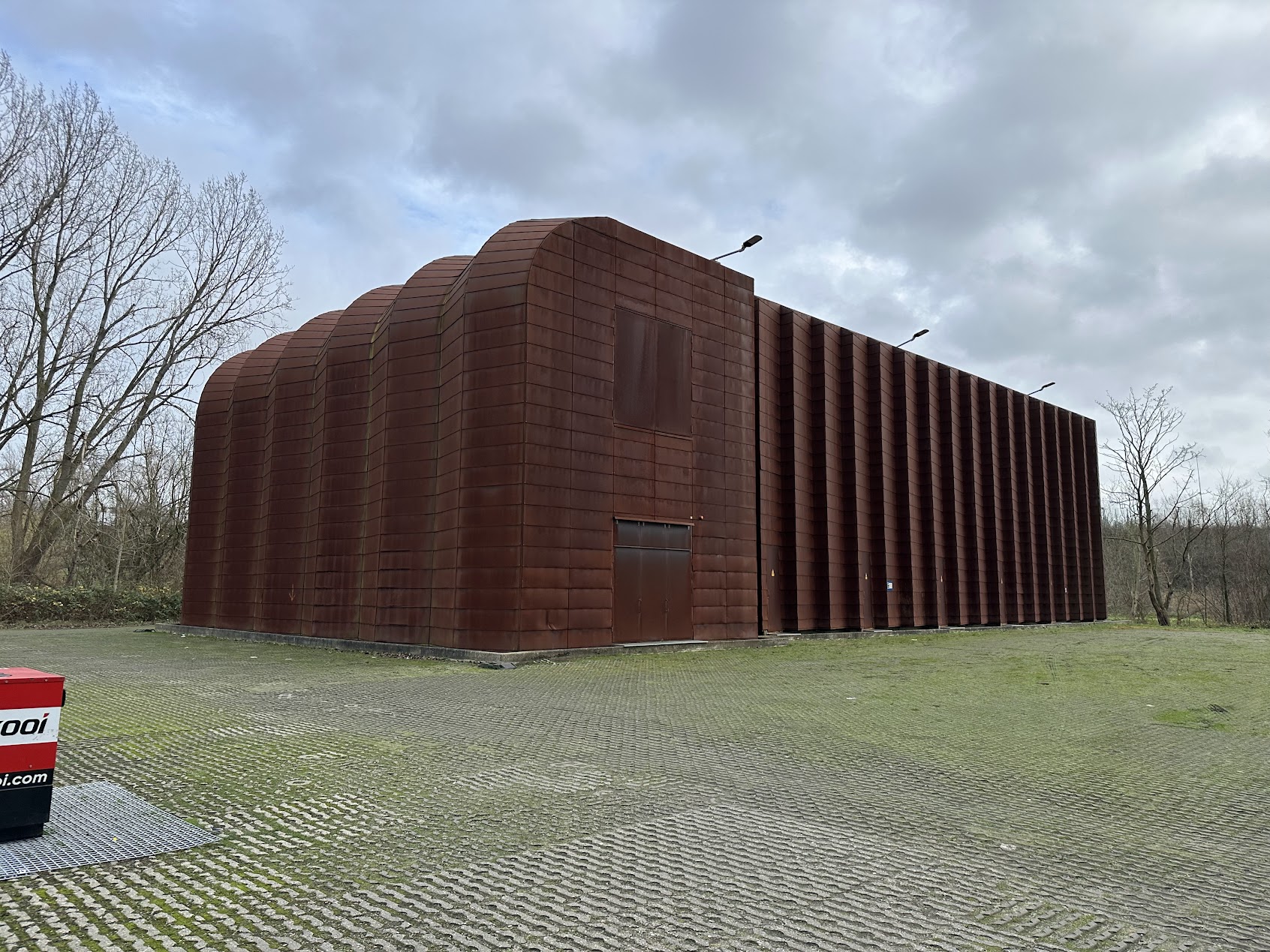

Regionale onderstations

Regionale onderstations reduceren hoogspanning van bijvoorbeeld 150 kV naar een spanning van 50 kV. Ze zijn vaker te vinden in stedelijk gebied, waar een extra hiërarchische laag in het elektriciteitsnet zorgt voor een efficiënte distributie en ondersteund bij het faciliteren van teruglevering van (zonne-)energie.

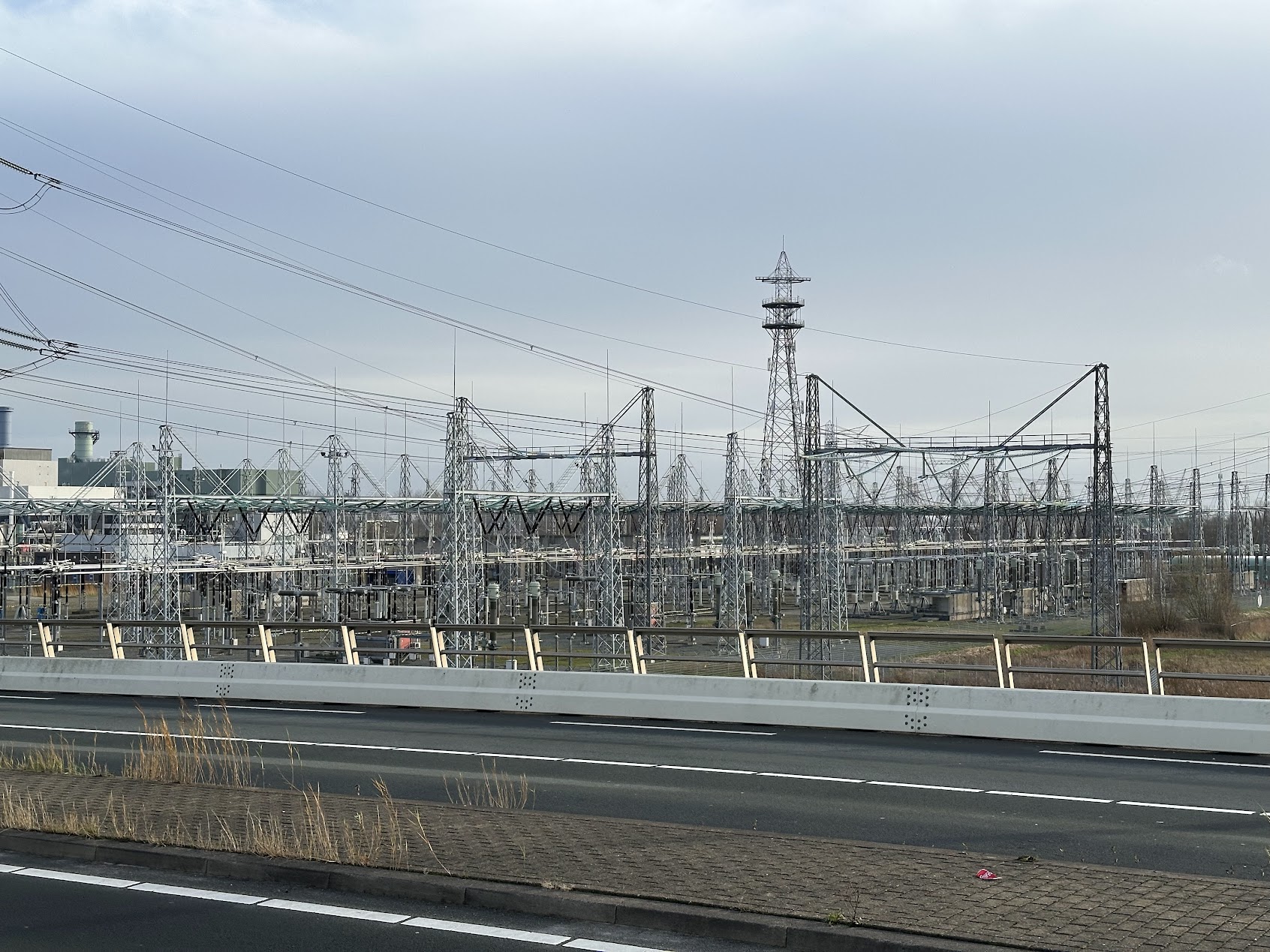

Hoogspanningsstations

Hoogspanningsstations bevinden zich—zoals de naam al doet vermoeden—in het hoogspanningsnet en zorgen voor conversie van zeer hoge spanning (bijv. 380 kV) naar lagere hoogspanning (150 kV) die naar lokale elektriciteitsnetten kan worden overgedragen.

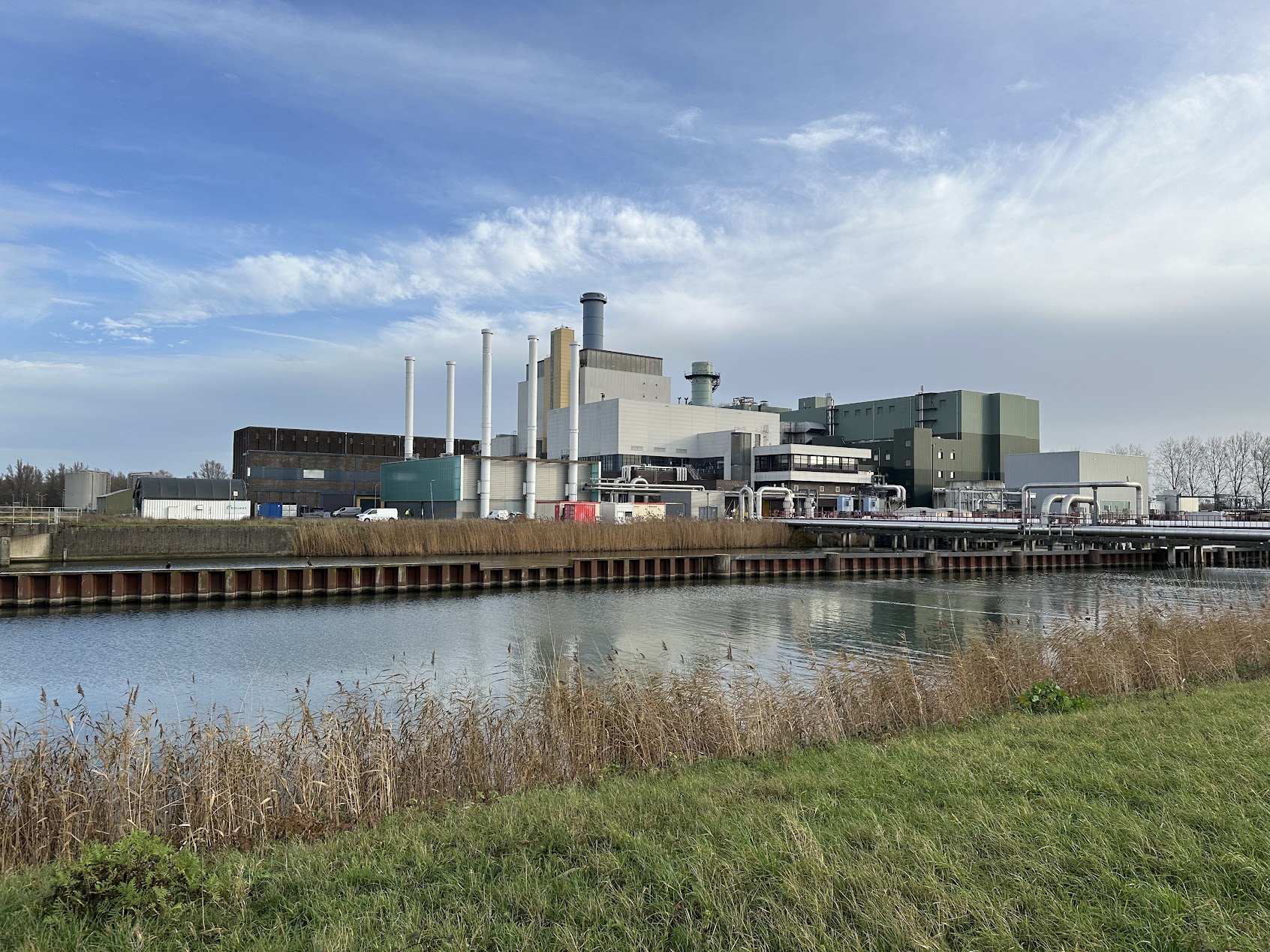

Elektriciteitscentrales

Elektriciteitscentrales produceren grote hoeveelheden elektriciteit en zijn—in tegenstelling tot hernieuwbare energiebronnen—praktisch niet afhankelijk van weersomstandigheden. Dit maakt ze tot betrouwbare leveranciers die vooral bij piekbelastingen essentieel blijven. In Nederland is vandaag de dag het grootste deel van de elektriciteit uit centrales afkomstig uit aardgas.

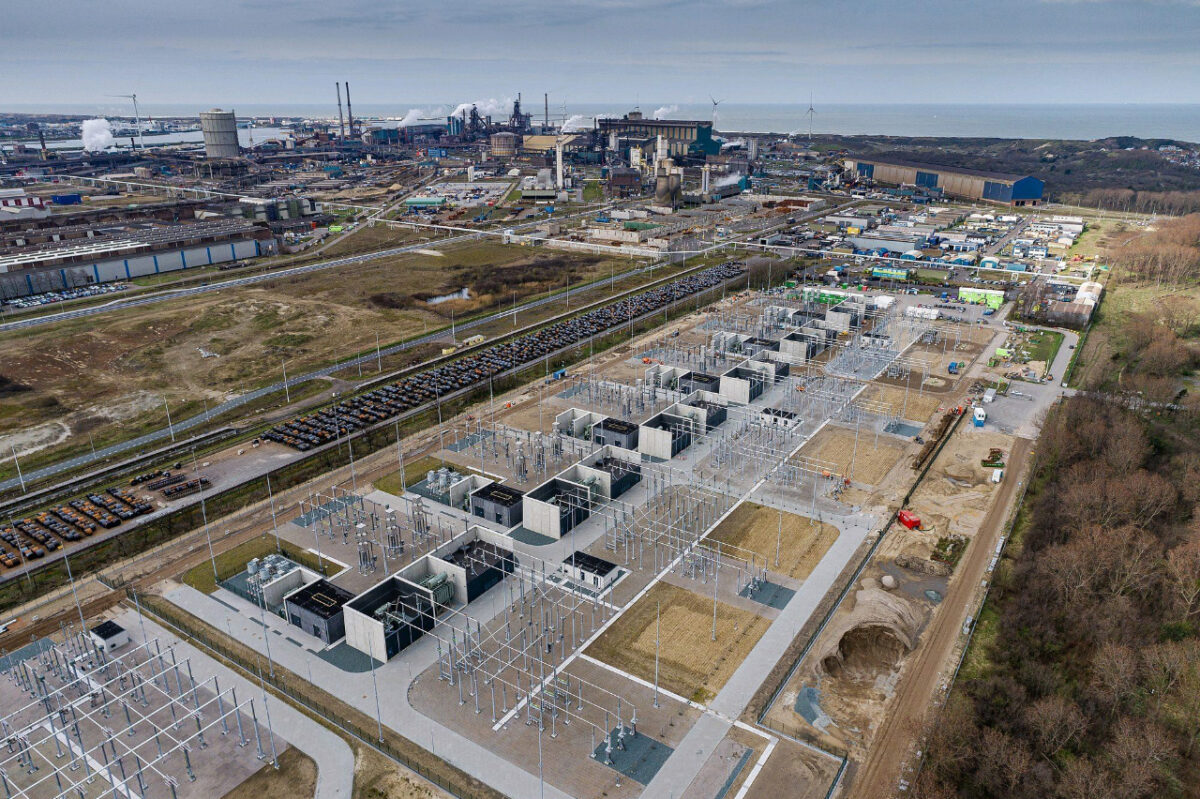

Converterstations

Converterstations zetten de elektriciteit afkomstig uit windenergieparken op zee (220 kV) om in elektriciteit die geschikt is om door het hoogspanningsnet te gaan (380 kV).

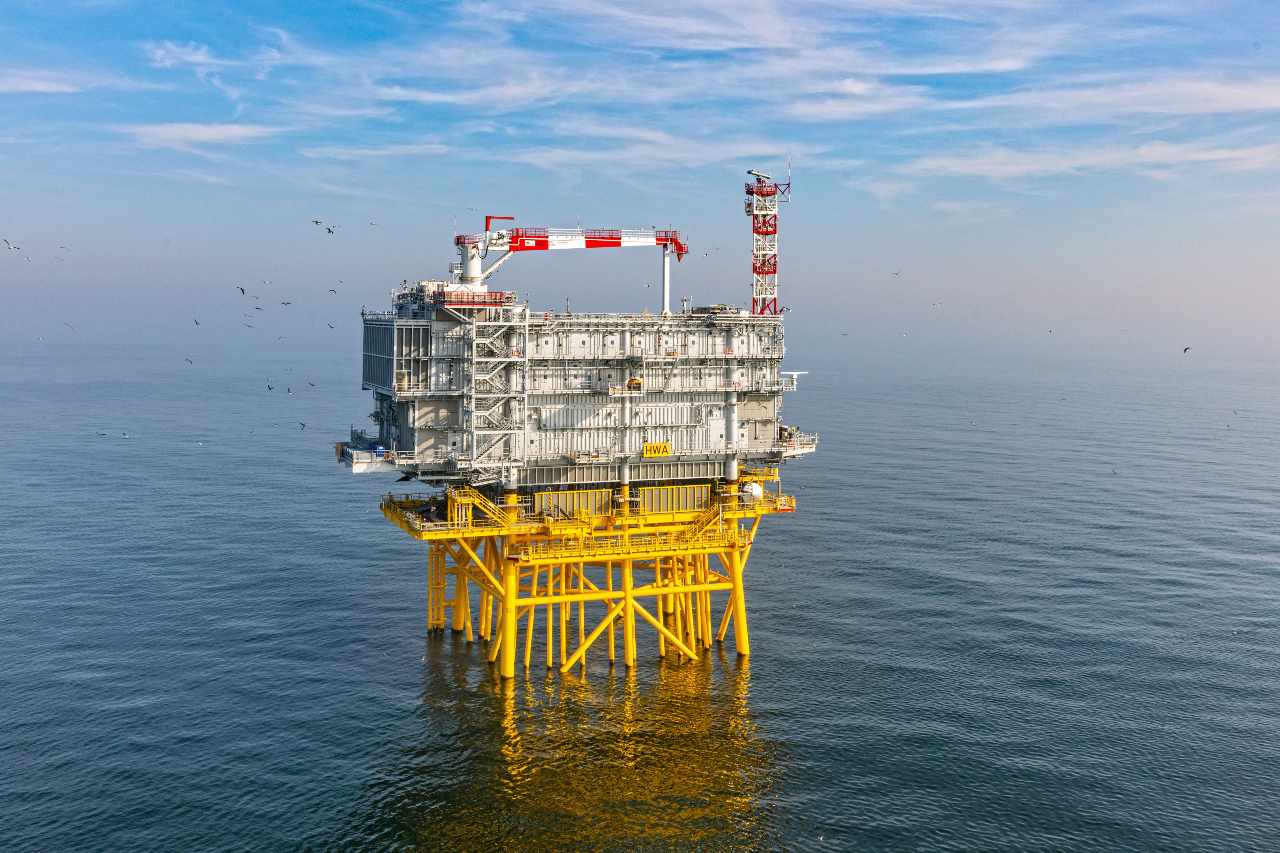

Trafoplatform

Trafoplatforms zijn een soort grote stopcontacten waar via inter-array kabels de energie ingeplugd wordt die is opgewekt bij windparken op zee. Op de trafoplatforms wordt de spanning verhoogd van de 66kV die door de inter-array kabels gaat naar 220 kV, die via zeekabels naar het land getransporteerd wordt.

Offshore wind is een van de snelst groeiende bronnen van duurzame elektriciteit. Windmolens op zee profiteren van een hardere wind en kunnen bovendien—door andere (veiligheids-)normen veel groter zijn dan windmolens op land.

Elektriciteit import

Het hoogspanningsnet heeft niet alleen een nationale functie, maar verbindt Nederland ook met de rest van de wereld. Het maakt import van elektriciteit nodig. Dit zorgt voor meer betrouwbare levering van elektriciteit en maakt dat we relatief efficiënt duurzame energie die elders is opgewekt in Nederland kunnen gebruiken, wanneer het weer in Nederland ongunstig is voor duurzame opwerk.

Huishoudens

Het huishouden kan zowel het begin- als het eindpunt van data zijn, omdat huishoudens zowel data produceren (bijv. een e-mail of een social-mediabericht) als consumeren (bijv. een zoekopdracht of stream). Apparaten zijn binnenshuis via een netwerkkabel (UTP) of via WiFi met een router verbonden. De router stuurt informatie van en naar de modem (hoewel beiden vaak in hetzelfde apparaat geïntegreerd zijn), die het binnenhuis-signaal omzet naar het signaal van het externe netwerk. In de meeste Amsterdamse huishoudens is dat glasvezel, waarbij een glasvezelmodem — de Optical Network Terminal (ONT) — elektrische signalen omzet in lichtsignalen en omgekeerd.

Daarnaast is het huishouden natuurlijk ook een plek waar informatie wordt opgeslagen. Zo hebben de meeste huishoudens wel een boekenkast, een archiefplank en een aantal harde schijven waarin (voor dat huishouden relevante) informatie ligt opgeslagen.

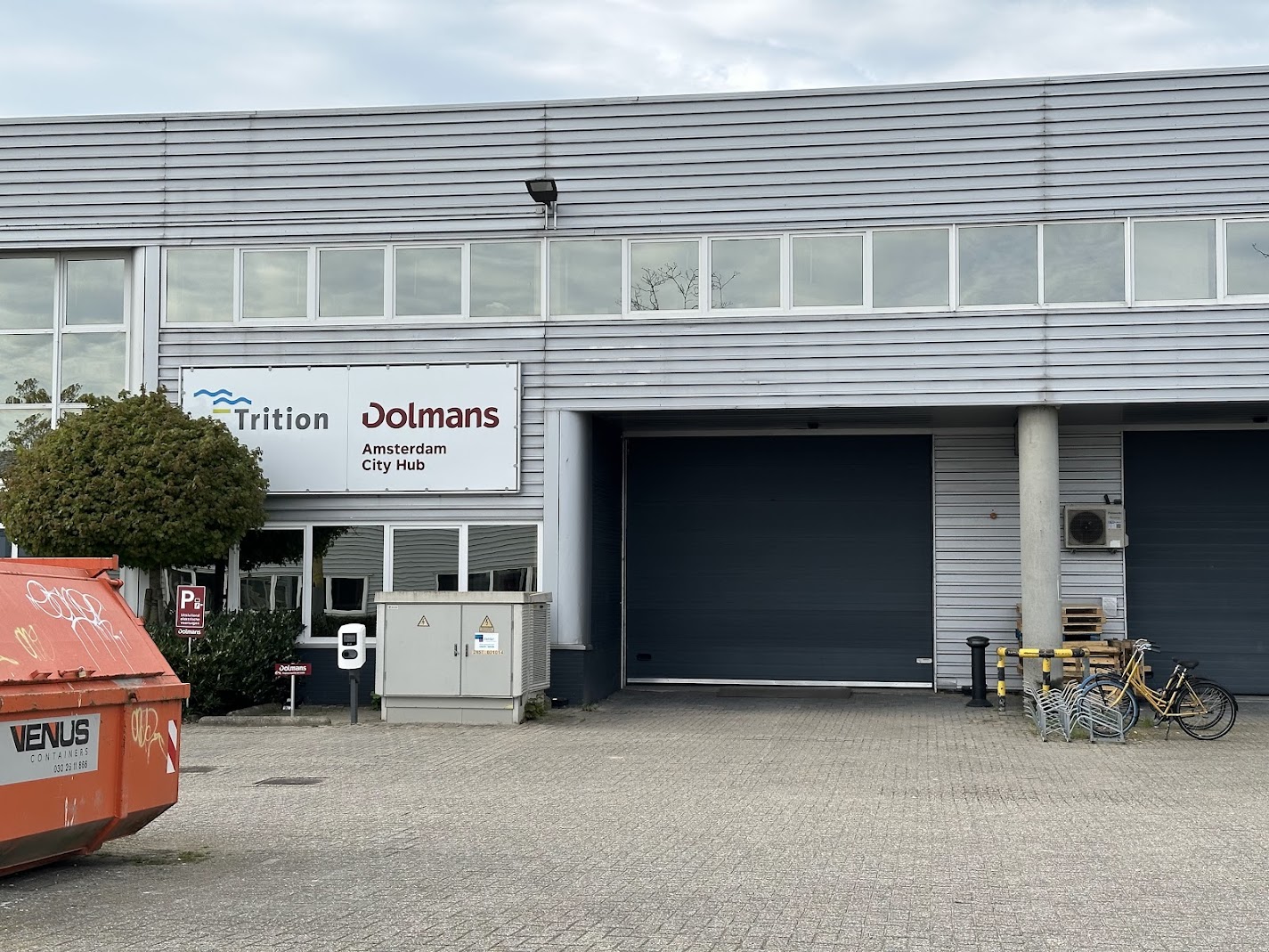

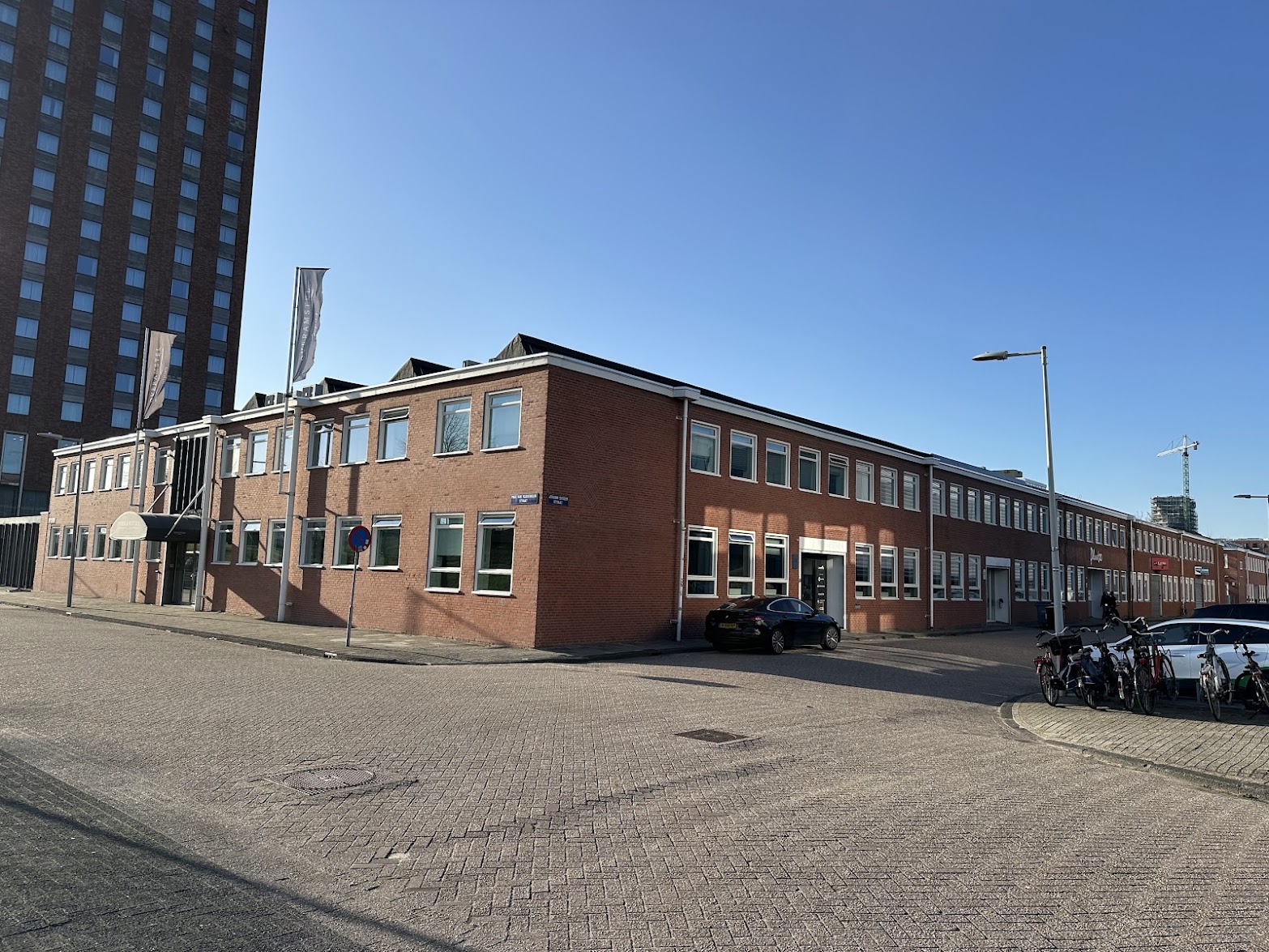

Bedrijven

Bedrijven vormen een belangrijke bron van dataverkeer in de stad. MKB-bedrijven zijn doorgaans via een standaard internetverbinding op een wijkcentrale aangesloten, vergelijkbaar met huishoudens. Grotere organisaties, zoals kantoren, campussen en instellingen, hebben vaak snellere of meervoudige verbindingen die direct op een metro-hub uitkomen, zodat zij hogere capaciteit en betrouwbaarheid krijgen. Veel bedrijven — zoals horeca, winkels, musea en publieke instellingen — bieden daarnaast WiFi aan voor bezoekers of klanten. Deze WiFi-netwerken draaien op de eigen internetverbinding van het bedrijf en sturen hun verkeer via dezelfde infrastructuur richting wijkcentrales en het hogere netwerk.

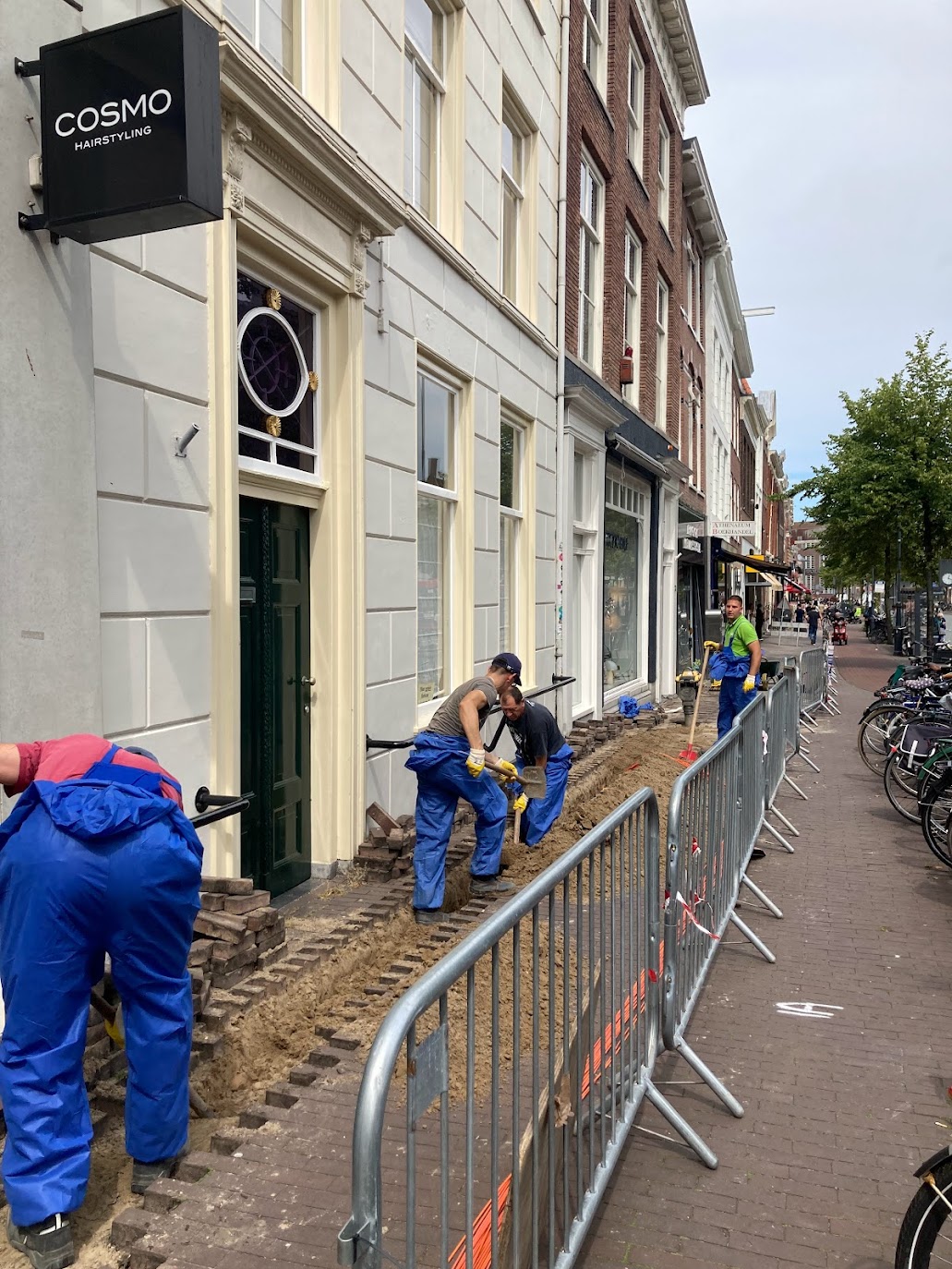

Access netwerk

Het lokale glasvezelnet (access netwerk) verbindt woningen met de wijkcentrale. Onderweg komen de glasvezelkabels langs distributiepunten (DP’s), kleine passieve verdeeldozen die individuele glasvezels doorverbinden naar afzonderlijke woningen. Tussen DP’s en wijkcentrales bevinden zich Optical Aggregation Points (OAP’s): straatkasten waarin Passive Optical Network-splitters (PON-splitters) zijn ondergebracht. Deze passieve splitters verdelen één inkomende glasvezel uit de wijkcentrale optisch in 16, 32 of 64 uitgaande vezels. Daardoor kunnen meerdere huishoudens dezelfde glasvezelverbinding naar de wijkcentrale delen, waardoor minder centrale apparatuur en minder vezels nodig zijn. In sommige gevallen hebben woningen een directe glasvezelaansluiting op een wijkcentrale en passeren glasvezel dus geen PON-splitters, we spreken dan van een Active Optical Network (AON). Omdat hier onnodig veel glasvezels voor nodig zijn, wordt dit tegenwoordig minder gedaan.

Optical Aggregation Point (OAP)

Een Optical Aggregation Point (OAP) is een punt in het glasvezelnetwerk waar meerdere glasvezelverbindingen worden samengebracht en doorverbonden richting de wijkcentrale. Een OAP bevindt zich vaak in een straatkast van ongeveer 90×120 cm, waarin passieve PON-splitters zijn ondergebracht. Deze splitters verdelen één inkomende glasvezel uit de wijkcentrale optisch in 16, 32 of 64 uitgaande vezels. Hierdoor kunnen meerdere huishoudens dezelfde glasvezelverbinding naar de wijkcentrale delen, wat het netwerk efficiënter maakt en het aantal benodigde vezels en centrale apparatuur beperkt.

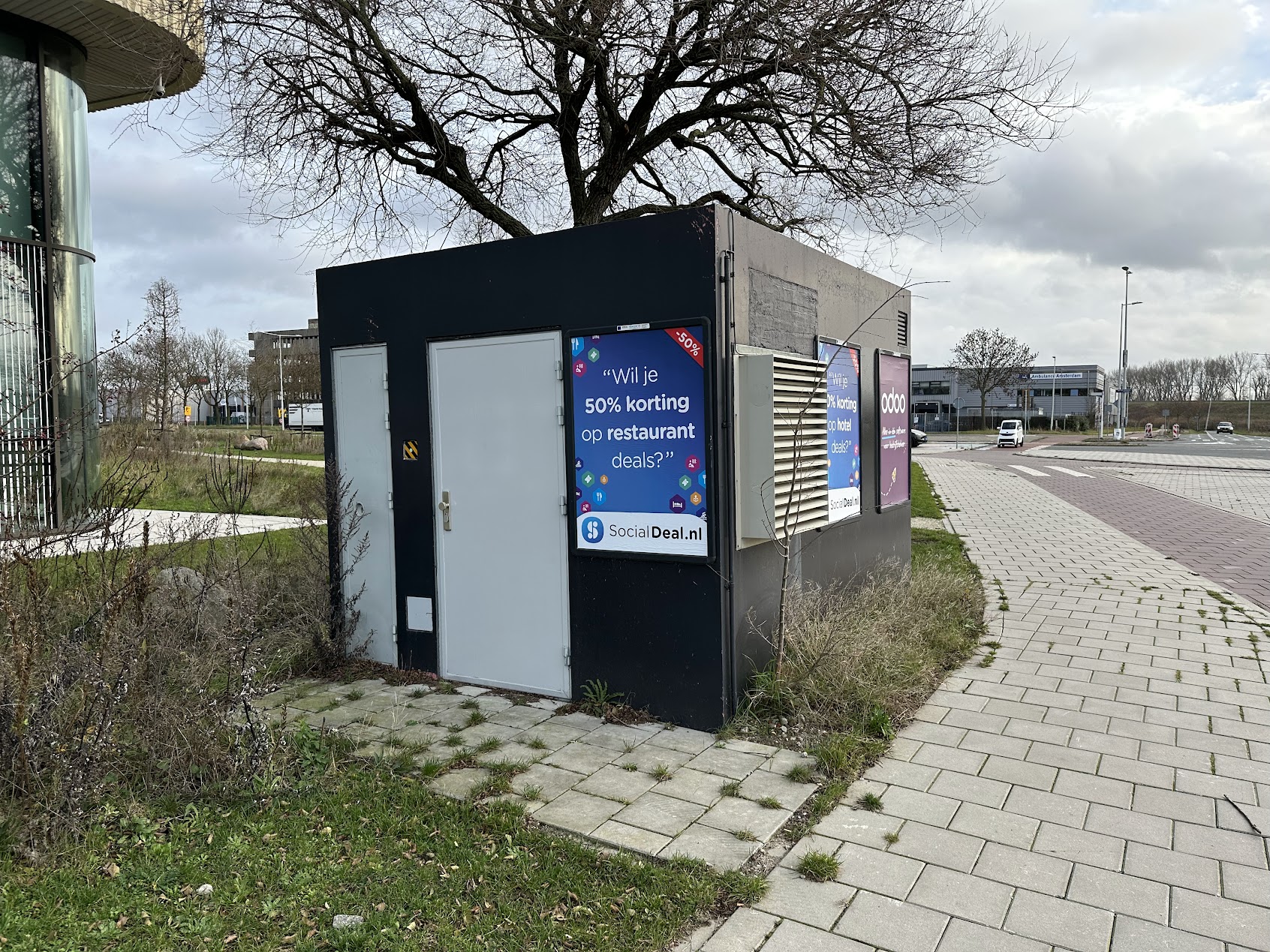

Wijkcentrale

Een wijkcentrale, ook wel een Point of Presence (PoP) of Central Office (CO) genoemd, is een gebouw of technische ruimte waar de glasvezels uit een wijk samenkomen. Hier wordt het passieve glasvezelnet in de straat verbonden met de actieve apparatuur die het dataverkeer ontsluit. De binnenkomende vezels eindigen op grote rekken met aansluitpunten, zogenaamde Optical Distribution Frames (ODF’s), en worden daar aangesloten op apparatuur die past bij het gebruikte glasvezelnetwerk.

In moderne PON-netwerken delen meerdere woningen één glasvezel via PON-splitters in de wijk. In de wijkcentrale worden deze gedeelde verbindingen verwerkt door een Optical Line Terminal (OLT), die de lichtsignalen omzet naar elektrische signalen, PON-specifieke informatie uitleest (zoals tijdslots en ONT-identificatie), en het verkeer bundelt voor verdere doorgifte naar het hogere netwerk.

In oudere AON-netwerken heeft elke woning een eigen, ongesplitste glasvezel naar de wijkcentrale. Deze lijnen komen uit op een ISAM, een access-switch die het verkeer per woning verzamelt. AON wordt in Nederland geleidelijk uitgefaseerd omdat PON efficiënter is en minder fysieke infrastructuur vereist.

In grotere wijkcentrales met veel OLT’s of ISAM’s is vaak een aggregatie-switch aanwezig. Deze bundelt het verkeer van meerdere access-systemen tot grotere datastromen en stuurt dit via snelle verbindingen door naar het metro- of core-netwerk. In kleinere wijkcentrales kan deze aggregatiefunctie elders zijn ondergebracht, bijvoorbeeld in een grotere centrale of metro-hub, waarbij het verkeer eerst via een snelle backhaul wordt afgevoerd.

Backhaul

Backhaul is de verzameling glasvezelverbindingen die het verkeer van lokale knooppunten (zoals wijkcentrales, IoT-gateways of grotere bedrijven) vervoert naar het metro- en core-netwerk. Backhaulverbindingen hebben een veel hogere capaciteit (10 Gbit/s tot 100 Gbit/s en soms zelfs wel 400 Gbit/s) dan de glasvezels in het access netwerk (<10 GBit/s). Een enkele backhaulvezel kan het dataverkeer van honderden tot wel duizenden huishoudens transporteren. Op backhaul-niveau zijn vrijwel altijd alternatieve routes beschikbaar, waardoor het dataverkeer blijft stromen wanneer er bijvoorbeeld ergens een kabel breekt.

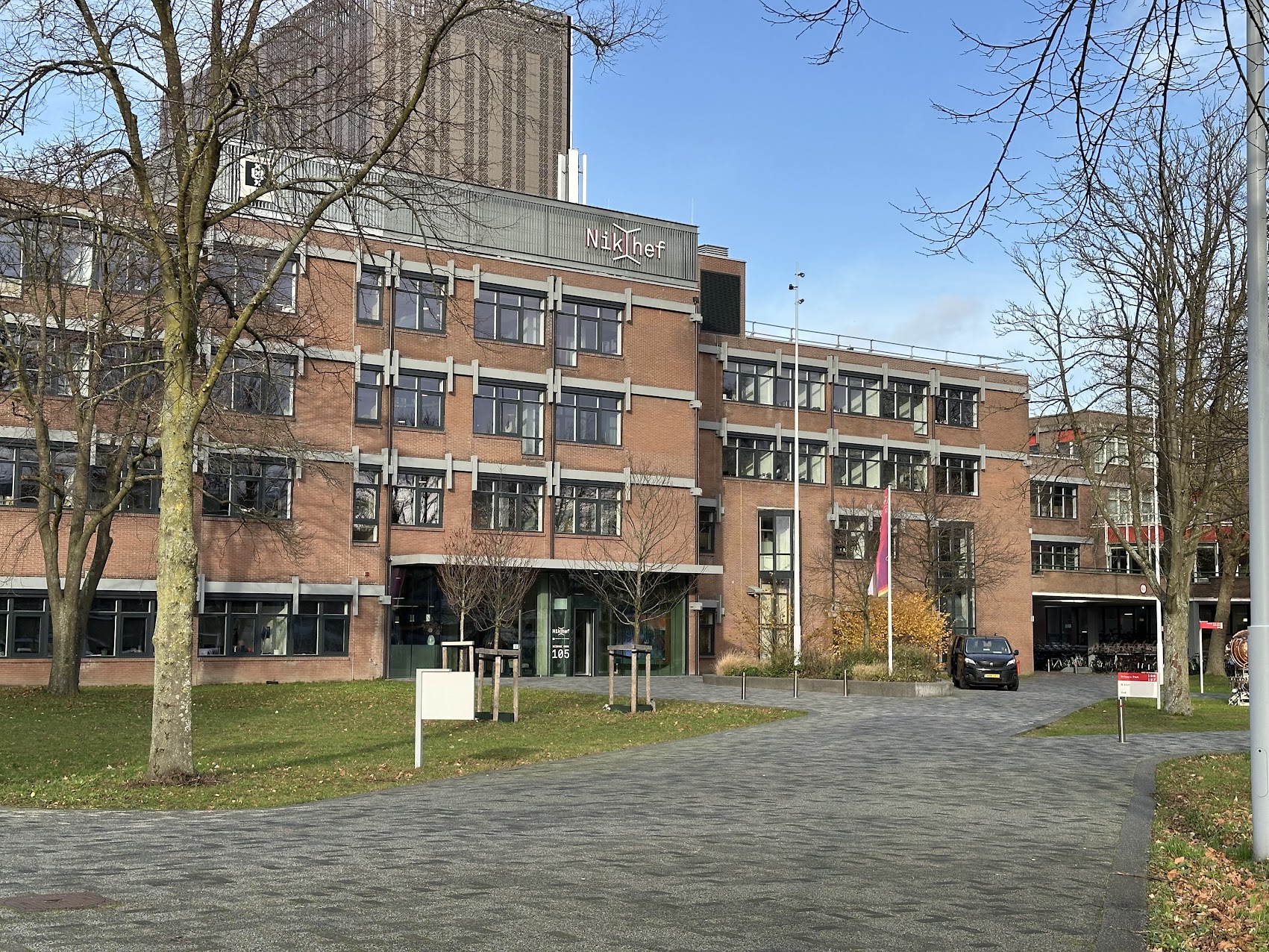

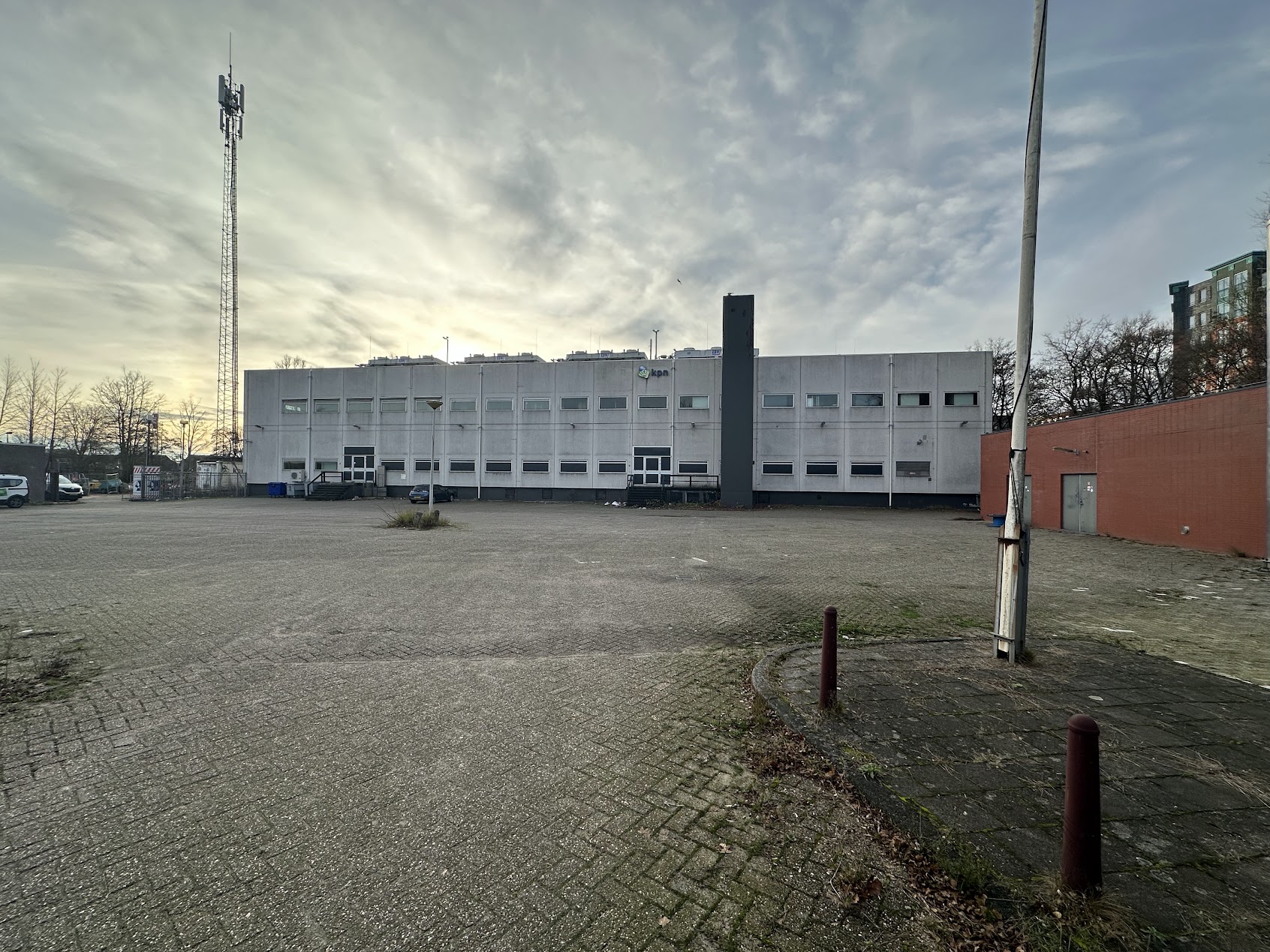

Metro-hub

De metro-hub is een groot stedelijk knooppunt waar het backhaulverkeer uit meerdere wijkcentrales samenkomt. Vanuit kleinere centrales arriveren snelle glasvezelverbindingen die het verkeer van honderden tot duizenden huishoudens tegelijk vervoeren. De metro-hub fungeert daarmee als het “centraal station” van het stadsnetwerk: een plek waar grote datastromen worden samengebracht voordat ze verder worden geleid naar andere delen van de stad of naar het landelijke core-netwerk.

In de metro-hub staat de metro-core, de krachtige router- of switch­apparatuur die bepaalt welke kant het verkeer op moet. Deze apparatuur verwerkt hoge datacapaciteiten en stuurt verkeer door naar andere metro-hubs of richting nationale core-locaties. In sommige metro-hubs staan daarnaast ook aggregatie-switches die verkeer uit kleinere wijkcentrales verzamelen voordat het de metro-core bereikt.

Om al deze grote datastromen efficiënt over glasvezel te vervoeren, wordt vanuit de metro-hub vaak DWDM-techniek gebruikt op de glasvezelverbindingen. Dat maakt het mogelijk om meerdere optische datakanalen over één vezelpaar te versturen, waardoor er veel meer capaciteit beschikbaar is zonder extra kabels aan te leggen. Metro-hubs bevinden zich daarom altijd in beveiligde technische gebouwen waar voldoende ruimte, koeling en noodstroomvoorzieningen aanwezig zijn. Omdat datacenters aan al deze criteria voldoen en bovendien strategisch gelegen zijn binnen (boven-)stedelijke glasvezelnetwerken, zijn metro-hubs vaak bij datacenters ondergebracht.

Kort samengevat is de metro-hub een stevig uitgebouwd knooppunt in het backhaulnetwerk, waar verkeer vanuit de access-laag wordt gebundeld, verwerkt en in hoge snelheid verder wordt geleid naar het nationale core-netwerk en internationale verbindingen.

Core netwerk

Het core netwerk vormt de landelijke en internationale ruggengraat van het internet. Hier komen de grote datastromen uit meerdere steden en regio’s samen. In core-locaties staan krachtige routers en switches die verkeer op zeer hoge snelheden (100 tot 400 Gbit/s en hoger) verwerken en naar de juiste bestemming sturen. Core-netwerken verbinden stadsnetwerken met elkaar, maar ook met internationale internetknooppunten zoals de AMS-IX en NL-ix. Op deze knooppunten wisselen verschillende providers, cloudaanbieders en grote (tech-)bedrijven hun dataverkeer direct met elkaar uit.

Vanuit het core netwerk loopt internationaal verkeer via speciale carriers en onderzeese glasvezelkabels naar andere landen, waar het opnieuw wordt opgenomen in de lokale en regionale netwerken. Het core netwerk is sterk redundant opgebouwd: door meervoudige routes en ringstructuren kan het dataverkeer vrijwel altijd doorgaan, ook wanneer ergens een verbinding uitvalt. Daarmee vormt het core netwerk de verbinding tussen lokale infrastructuur in steden en het wereldwijde internet.

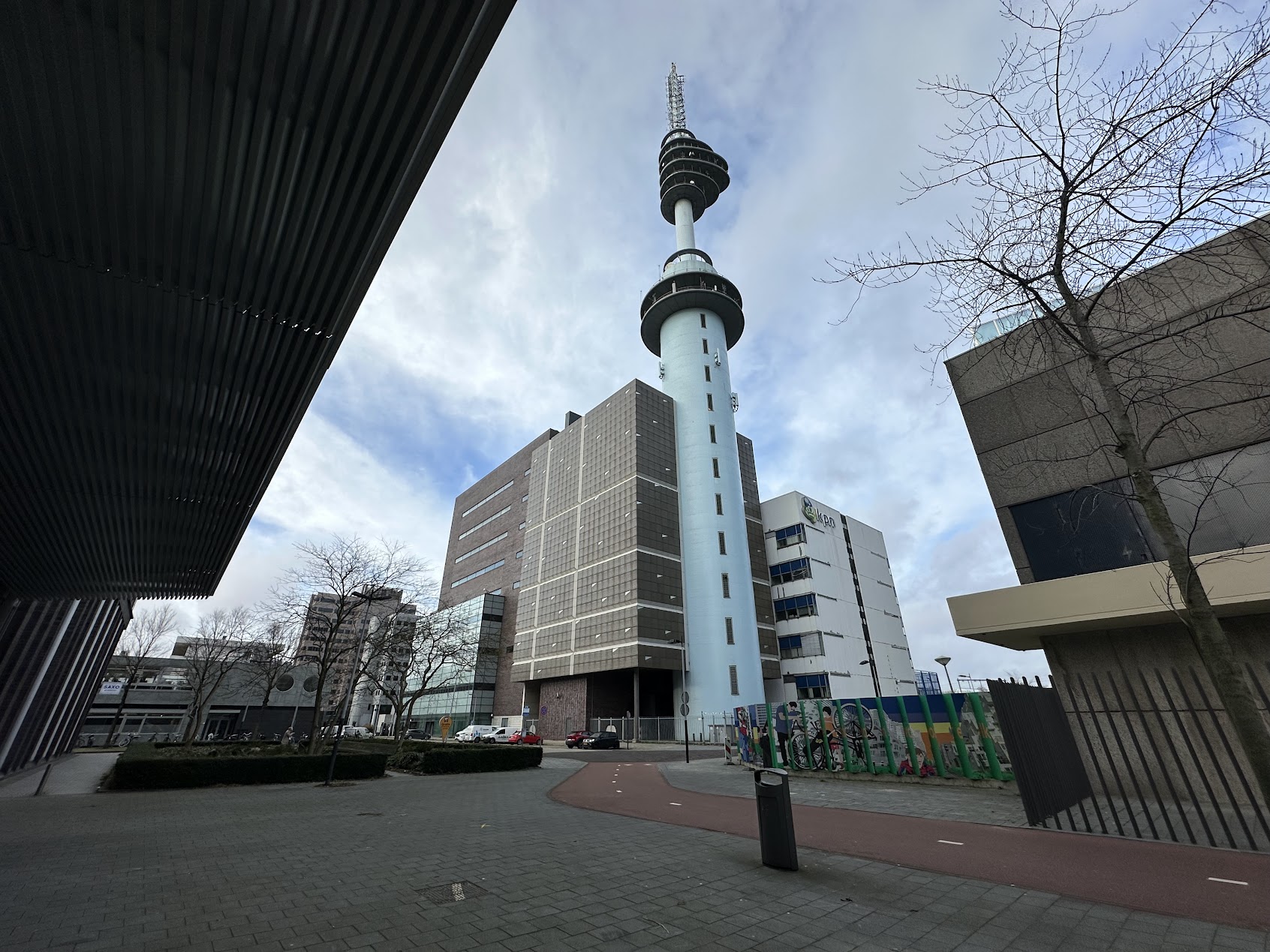

Landelijke core-locatie

Een landelijke core-locatie is een groot nationaal knooppunt waar de grootste datastromen uit verschillende steden en regio’s samenkomen. In deze locaties staan de centrale core-routers en -switches van een provider, die dataverkeer op zeer hoge snelheid verwerken en doorsturen naar andere delen van het land, naar internationale interconnecties of naar internetknooppunten zoals de AMS-IX. Vanuit de metro-hubs lopen meerdere verbindingen naar landelijke core-locaties, waar het verkeer onderdeel wordt van de nationale backbone.

Landelijke core-locaties zijn zwaar beveiligde telecomgebouwen met noodstroom, klimaatbeheersing en uitgebreide redundantie. Ze liggen strategisch langs landelijke glasvezelringen en vormen het hart van de nationale infrastructuur. Door meervoudige verbindingen met andere core-locaties en internationale carriers kan het verkeer vrijwel altijd blijven stromen, ook als er regionaal een storing optreedt.

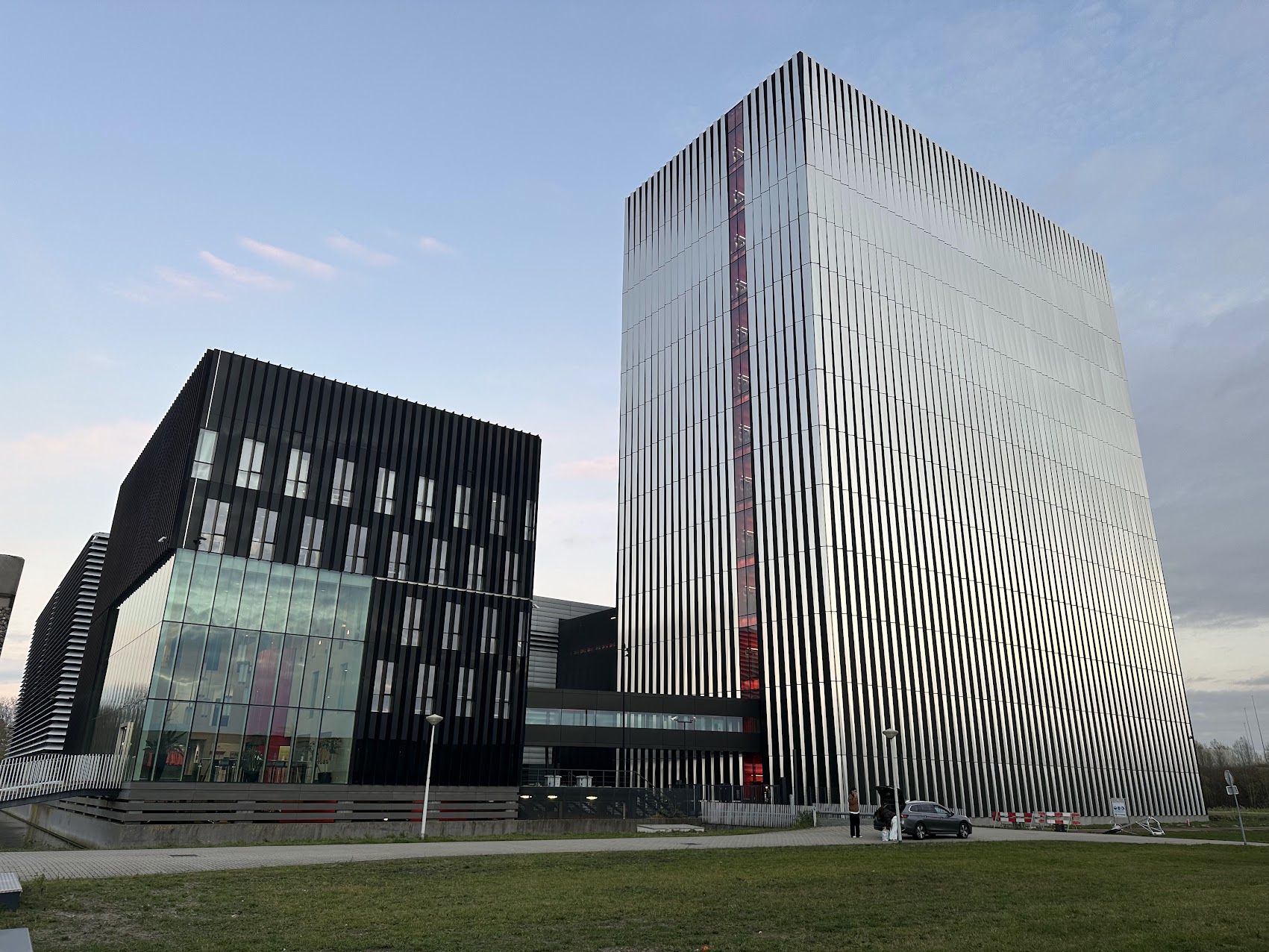

Internet exchange (IX)

Een internet exchange (IX) is een neutrale uitwisseldienst waarmee verschillende netwerkaanbieders, cloudbedrijven, hostingproviders en grote internetdiensten hun netwerken direct met elkaar verbinden. Een IX is geen afzonderlijk gebouw, maar bestaat uit een set krachtige netwerkswitches die zijn ondergebracht in één of meerdere datacenters. In Amsterdam zijn grote IX’s zoals de AMS-IX en NL-ix verspreid over meerdere datacenters, waar zij ruimte huren voor hun apparatuur.

Deelnemende partijen sluiten hun eigen glasvezelverbindingen aan op deze IX-switches via zogeheten cross-connects. De exchange zelf verzorgt uitsluitend het schakelen van dataverkeer op Ethernet-niveau en doet geen routering of inhoudelijke verwerking van data. Door deze directe koppeling kunnen netwerken verkeer onderling uitwisselen zonder via externe transitproviders te gaan, wat zorgt voor kortere routes, lagere vertraging en meer controle over het dataverkeer.

Directe aansluiting op een IX is aantrekkelijk voor partijen voor wie lage latency en voorspelbare netwerkpaden cruciaal zijn, zoals internetproviders, cloudplatformen, CDN’s, streamingdiensten, gamingbedrijven en financiële instellingen. Internet exchanges zijn redundant uitgevoerd en draaien op meerdere locaties tegelijk, zodat verkeer bij storingen automatisch via andere paden kan blijven lopen. Daarmee vormen IX’s compacte maar essentiële knooppunten waar lokale, nationale en internationale netwerken efficiënt met elkaar verbonden worden.

Internationaal core-netwerk

Het internationale core-netwerk bestaat uit de grensoverschrijdende glasvezelverbindingen en routeringsknooppunten die landen en continenten met elkaar verbinden. Deze backbone-verbindingen werken op zeer hoge snelheden: van 100 en 400 Gbit/s tot 800 Gbit/s of meer per optisch kanaal, waarbij DWDM-techniek tientallen van zulke datakanalen tegelijk over één vezelpaar transporteert. In grote internationale hubs, zoals Londen, Frankfurt, Parijs en New York, worden deze datastromen opnieuw samengevoegd, verdeeld en gekoppeld aan de wereldwijde netwerken van andere grote carriers.

In dit netwerkdeel is betrouwbaarheid en redundantie cruciaal. Internationale carriers beheren meerdere parallelle backbone-routes, zodat verkeer automatisch kan worden omgeleid wanneer een verbinding uitvalt. Providers, cloudplatformen en internet exchanges maken allemaal gebruik van dit internationale kernnetwerk om verkeer tussen landen en continenten te vervoeren, waarbij de enorme capaciteit en de robuuste infrastructuur bepalend zijn voor de snelheid en stabiliteit van het mondiale internet.

Carrier hotels

Een carrier hotel is een groot datacenter dat fungeert als neutrale ontmoetingsplek voor internationale telecomcarriers, internetproviders, cloudplatforms en grote netwerkdiensten. In tegenstelling tot gewone datacenters biedt een carrier hotel uitgebreide interconnectiemogelijkheden: tientallen tot honderden carriers hebben er een Point of Presence (PoP), waarmee ze nationale netwerken koppelen aan internationale backbone-routes. Vanuit één zo’n locatie kan verkeer worden doorgestuurd naar andere carriers, naar onderzeese kabelstations of naar belangrijke internetknooppunten in binnen- en buitenland.

In carrier hotels staan krachtige core-routers, optische transportplatforms en DWDM-systemen die datastromen van honderden gigabits tot terabits per seconde verwerken. Deze gebouwen zijn zwaar beveiligd en redundant uitgevoerd, omdat storingen op dit niveau directe impact hebben op internationale communicatie. Carrier hotels vormen daarmee de essentiële scharnierpunten van het wereldwijde internet: hier wordt bepaald via welke routes verkeer een land of continent binnenkomt, verlaat of wordt doorgegeven aan andere wereldregio’s.

Cable landing point

Een cable landing point, is de plek waar onderzeese glasvezelkabels aan land komen. In deze zwaar beveiligde gebouwen worden de optische signalen uit de zeekabel versterkt, omgezet en gekoppeld aan het internationale en nationale core-netwerk. Cable landing points bevatten gespecialiseerde apparatuur die hoge vermogens en lange afstanden kan verwerken, omdat de signalen duizenden kilometers over de zeebodem hebben afgelegd voordat ze de kust bereiken.

Cable landing points zijn strategisch gelegen aan de kust en zijn verbonden met meerdere glasvezelroutes landinwaarts. Ze vormen de toegangspoort tot internationale dataverbindingen en spelen een sleutelrol in de wereldwijde uitwisseling van internetverkeer. Veel landen hebben meerdere landing stations om redundantie te garanderen en zo de afhankelijkheid van één route te voorkomen.

Subsea-kabels

Subsea-kabels, of onderzeese glasvezelkabels, zijn de intercontinentale dataverbindingen die het grootste deel van het wereldwijde internetverkeer vervoeren. Deze kabels liggen op de oceaanbodem en bestaan uit meerdere glasvezelparen die elk tientallen optische datakanalen kunnen tragen. Moderne subsea-kabels vervoeren daardoor honderden terabits per seconde: per vezelpaar vaak 10 tot 20 Tbit/s, en voor een complete kabel kan de totale capaciteit oplopen tot 100–300 Tbit/s of zelfs meer bij de nieuwste generaties.

Bij deze afstanden worden technieken zoals DWDM en onderzeese optische versterkers toegepast om signalen duizenden kilometers stabiel te houden. Omdat satellietverbindingen veel te traag en te beperkt zijn voor dit soort datavolumes, vormt de onderzeese infrastructuur de ruggengraat van internationale digitale communicatie. Subsea-kabels worden daarom voortdurend bewaakt, onderhouden en beschermd, zodat financiële transacties, cloudservices, videostreaming en algemene internetcommunicatie dag en nacht betrouwbaar kunnen plaatsvinden.

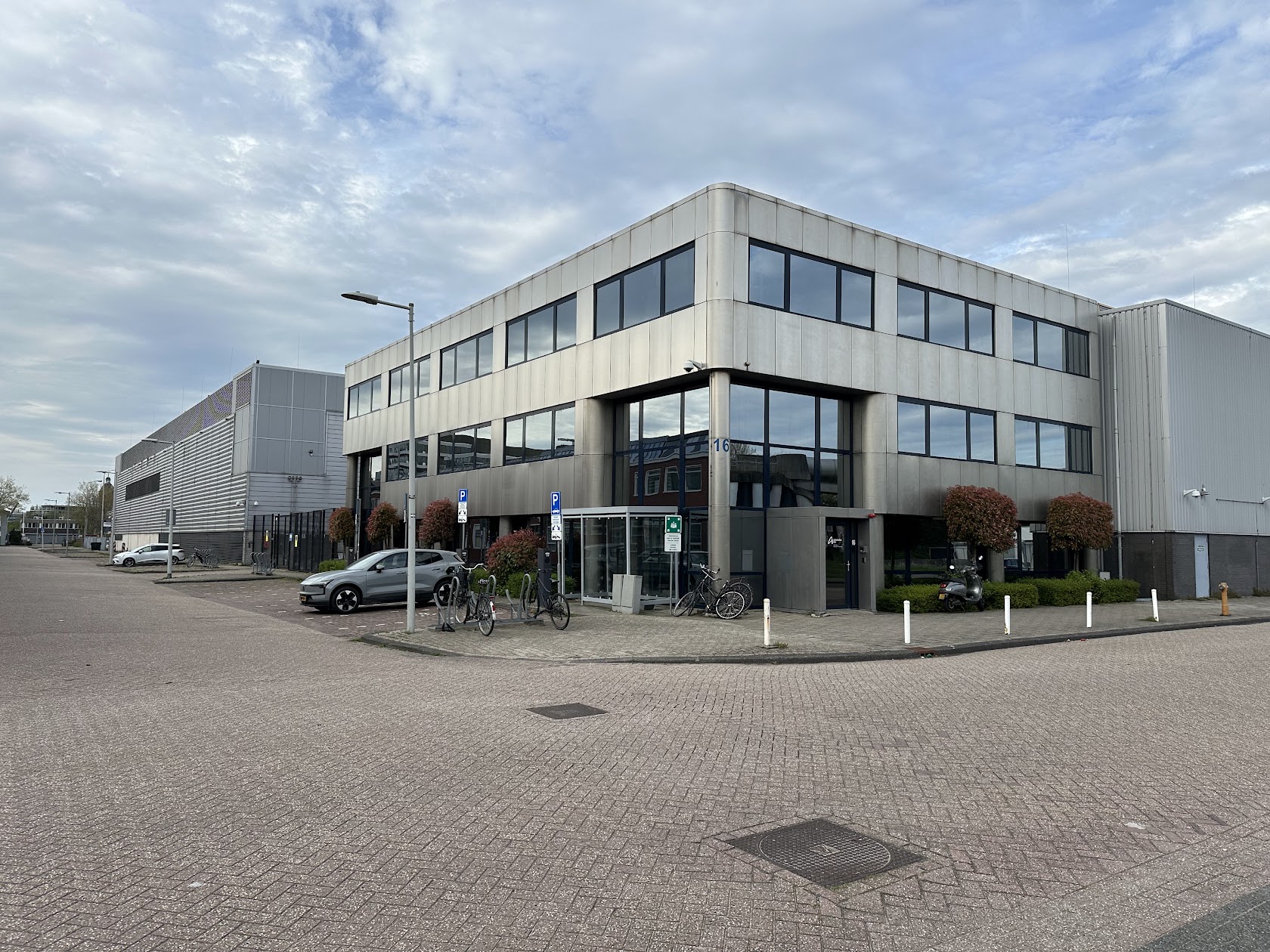

Regionaal datacenter

Een regionaal datacenter is een groot technisch gebouw waarin servers van bedrijven, overheden, providers en andere organisaties zijn ondergebracht. Het biedt een veilige omgeving met betrouwbare stroomvoorziening, koeling en snelle netwerkverbindingen. Regionale datacenters bevinden zich doorgaans in de backhaul van het netwerk en zijn vaak direct gekoppeld aan metro-hubs. Hierdoor vormen ze belangrijke regionale knooppunten waar dataverkeer uit de stad wordt verzameld en verder het netwerk in wordt geleid.

In veel regionale datacenters bevinden zich ook CDN-edge nodes van partijen als Cloudflare, Akamai, Fastly of Netflix. Dit zijn servers die veelgevraagde content lokaal opslaan zodat gebruikers die snel en zonder internationale dataroutes kunnen laden. CDN’s verlagen de belasting op het landelijke en internationale core-netwerk en zorgen voor hogere snelheid en betere stabiliteit. Hoewel CDN-edge servers vaak in regionale datacenters staan, kunnen ze ook in datacenters van internetproviders zelf zijn ondergebracht om nog dichter bij eindgebruikers te staan.

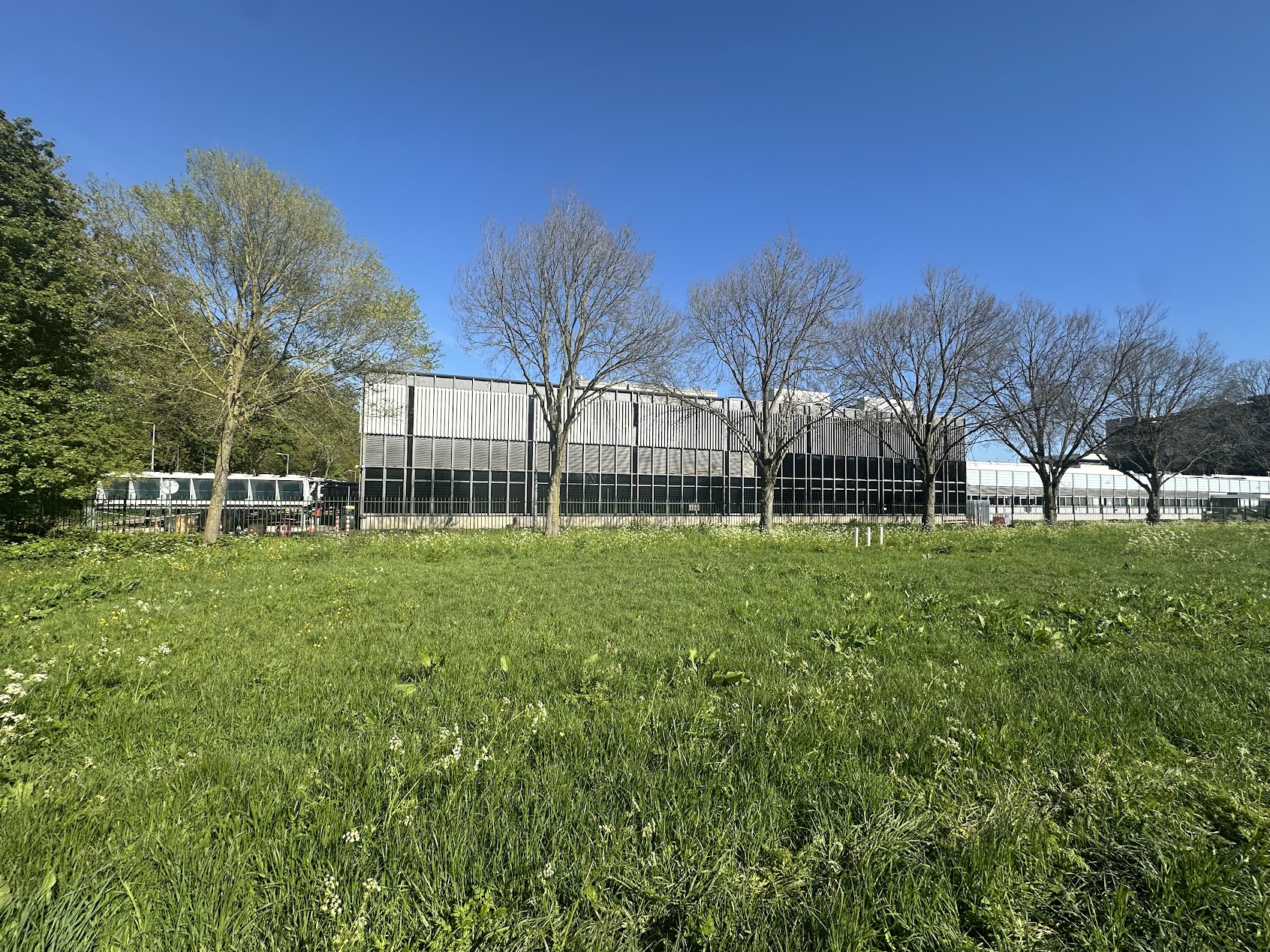

Cloud-datacenters

Een cloud-datacenter is een grootschalige infrastructuurlocatie van een hyperscaler zoals AWS, Microsoft Azure of Google Cloud. Hier draaien virtuele servers, databases, opslagplatformen, AI-modellen en andere clouddiensten die door bedrijven en overheden worden gebruikt. Dit type datacenter is ontworpen om wereldwijd verkeer te verwerken en is daarom verbonden met internationale carriers, grote internet exchanges en nationale core-netwerken.

Cloud-datacenters zijn verbonden met het landelijke core-netwerk, grote internetknooppunten (IX’s) en internationale carriers. Zo kunnen gebruikers vanuit heel Nederland—en vaak vanuit heel Europa—met lage latency en hoge capaciteit de cloud bereiken. Omdat cloudplatforms wereldwijd verspreide regio’s hebben, vormt deze laag een belangrijke schakel tussen lokale netwerken, nationale backbones en internationale internettrafiek.

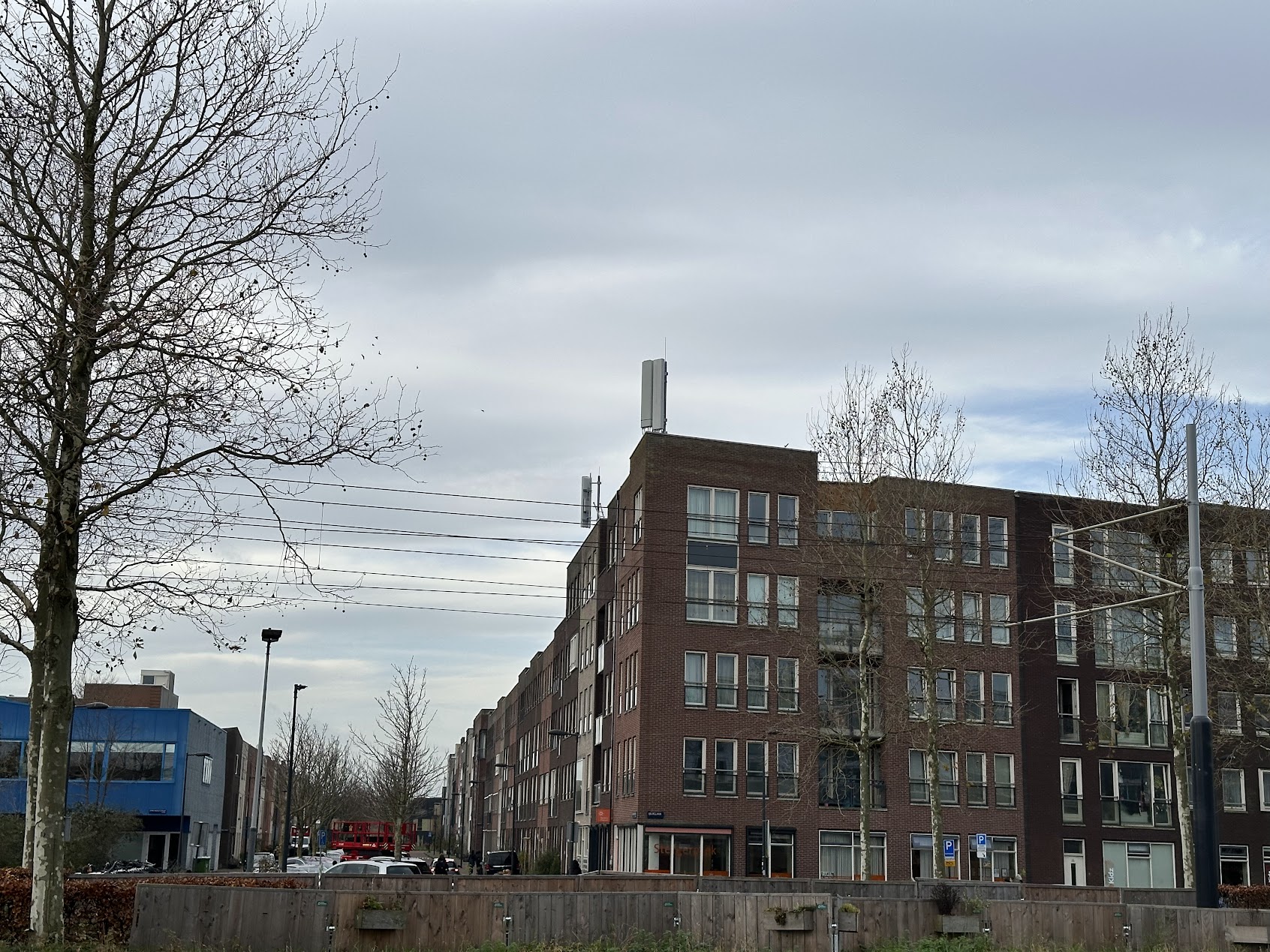

Antennes (4G/5G)

Antennes vormen de zichtbare toegangspoorten tot het mobiele datanetwerk. Ze zijn geplaatst op masten, daken of gevels en zenden en ontvangen radiosignalen van smartphones, sensoren en andere mobiele apparaten. Via deze antennes krijgen gebruikers draadloze toegang tot het internet en andere mobiele diensten. Het antennenetwerk vormt de overgang van het draadloze radionetwerk naar het vaste glasvezelnetwerk. Het dataverkeer van de antennes wordt via mobiele backhaulverbindingen afgevoerd naar metro-hubs of andere centrale netwerklocaties, meestal over glasvezel, maar in sommige gevallen ook via draadloze straalverbindingen tussen antennelocaties.

Op één antennelocatie zijn vaak meerdere antennesystemen aanwezig. Verschillende mobiele netwerkproviders plaatsen hier hun eigen antennes en apparatuur, ieder met een eigen netwerk en frequenties. Ook communicatienetwerken voor hulpdiensten, zoals het C2000-netwerk voor politie, brandweer en ambulance, maken gebruik van antennelocaties die ruimtelijk vaak worden gedeeld maar technisch gescheiden functioneren.

Mobiele backhaul

Mobiele backhaul is de glasvezelverbinding die een 4G- of 5G-basisstation verbindt met het vaste datanetwerk. Via deze verbinding worden radiosignalen van mobiele telefoons en andere apparaten omgezet in IP-dataverkeer en doorgestuurd naar de metro-hub. Anders dan vaste backhaul moet mobiele backhaul niet alleen hoge capaciteit leveren, maar ook strikte timing en lage latency ondersteunen, omdat 4G- en vooral 5G-masten nauwkeurig gesynchroniseerd moeten blijven.

Mobiele backhaul vormt daarmee de brug tussen het draadloze radionetwerk (RAN) en het glasvezelnetwerk in de stad. Wanneer een mast grote aantallen gebruikers bedient — zoals bij stations, stadions of drukke knooppunten — kan één enkele backhaulverbinding tientallen gigabits per seconde aan verkeer vervoeren. Dankzij redundante routes kan het mobiele dataverkeer blijven functioneren als ergens een kabel beschadigd raakt.

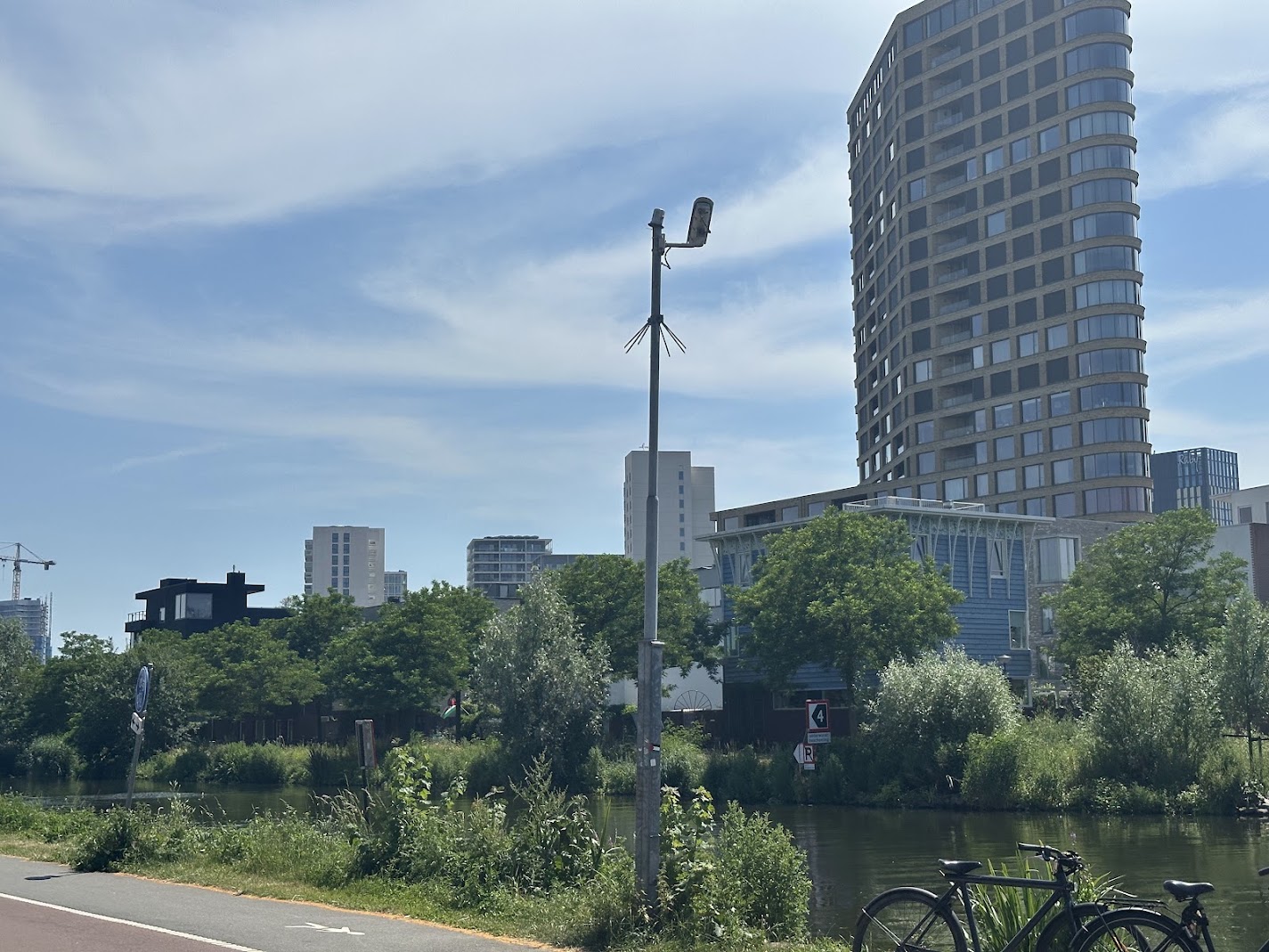

Internet of Things sensoren

IoT-sensoren zijn kleine meetapparaten die gegevens verzamelen uit de fysieke omgeving. In steden meten ze bijvoorbeeld verkeer, luchtkwaliteit, geluid, trillingen, energiegebruik of de vulgraad van vuilcontainers. De sensoren zijn ontworpen om zuinig en draadloos te communiceren en maken gebruik van protocollen zoals LoRa, NB-IoT, Zigbee of Bluetooth Mesh. Deze technieken hebben een beperkt bereik of laag dataverbruik, waardoor de sensoren niet rechtstreeks op het internet zijn aangesloten.

Afhankelijk van de gebruikte technologie bedient één sensor een enkele locatie, een straat of onderdeel van een object (zoals een brug of gebouw). De verzamelde gegevens worden doorgestuurd naar een IoT-gateway of mobiele mast, waar het verkeer wordt omgezet naar IP en verder het netwerk in wordt geleid.

Internet of Things gateways

Een IoT-gateway vormt de schakel tussen lokale sensornetwerken en het digitale datanetwerk. De gateway ontvangt radiosignalen of veldbusberichten van meerdere sensoren, bundelt deze en zet ze om naar IP-dataverkeer. Dit omgezette verkeer wordt vervolgens via een vaste of mobiele verbinding doorgestuurd naar het publieke netwerk, meestal richting een wijkcentrale of regionaal datacenter.

IoT-gateways opereren op verschillende schaalniveaus, afhankelijk van de gebruikte technologie. Bij Zigbee of gebouw-IoT bedienen ze vaak één gebouw of straat; bij LoRa kunnen ze een hele wijk of zelfs een stadsdeel bestrijken. Zo vormen IoT-gateways een cruciale toegangspoort voor smart city-toepassingen, monitoring van vitale infrastructuur en industriële automatisering.

Sensorlink (IoT-sensorverbinding)

De sensorlink is de draadloze verbinding tussen een IoT-sensor en de IoT-gateway en maakt gebruik van zuinige communicatietechnieken zoals LoRa, NB-IoT, Zigbee of Bluetooth Mesh. Deze verbinding is alleen bedoeld om kleine hoeveelheden meetgegevens naar de gateway te sturen; pas daar worden ze omgezet naar IP-verkeer. Afhankelijk van de gebruikte techniek varieert het bereik van enkele tientallen meters tot meerdere kilometers.

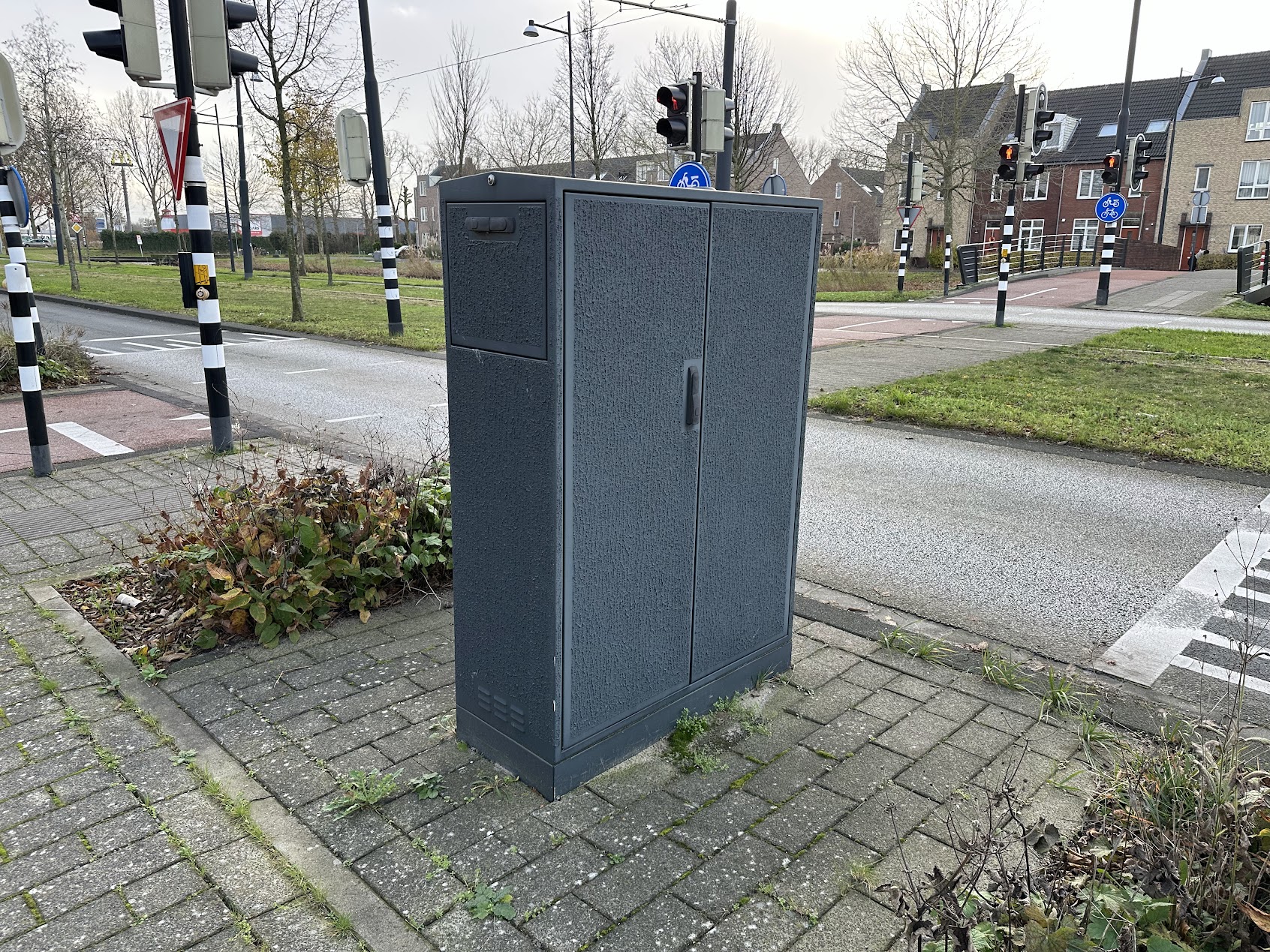

Operational Technology (OT)

Operational Technology (OT) omvat de besturingsapparatuur die direct gekoppeld is aan fysieke infrastructuur, zoals bruggen, sluizen, pompen, verkeersinstallaties, transformatorstations en industriële machines. Dit domein bevat onder meer Programmable Logic Controllers (PLC’s), Remote Terminal Units (RTU’s), veldsensoren en actuatoren. OT-netwerken zijn strikt gescheiden van het publieke internet en staan volledig in dienst van veilige en betrouwbare bediening van vitale processen.

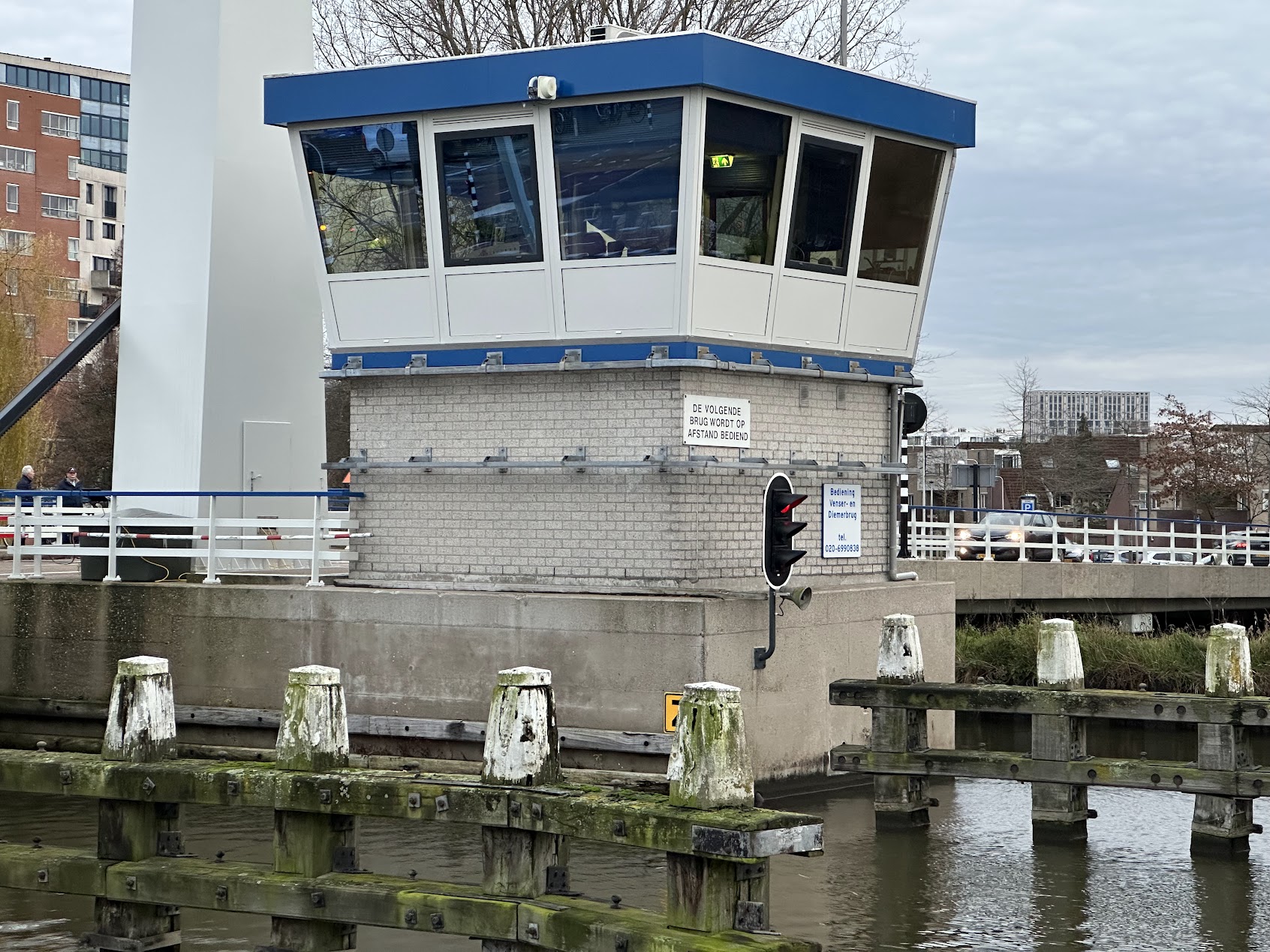

Bedieningscentra infrastructuur

Een bedieningscentrum infrastructuur is de plek waar vitale stedelijke systemen zoals bruggen, sluizen, gemalen, verkeersinstallaties en tunnels worden bewaakt en aangestuurd. Vanuit dit centrum ontvangen operators continu gegevens uit het veld en kunnen zij ingrijpen wanneer dat nodig is, bijvoorbeeld door een brug te openen, een pomp in te schakelen of verkeersstromen te reguleren.

Technisch gezien gebeurt deze aansturing via SCADA-systemen (Supervisory Control and Data Acquisition), die speciaal zijn ontworpen voor veilige en betrouwbare bediening van fysieke infrastructuur. Deze systemen staan los van het publieke internet en communiceren via afgeschermde netwerken met de onderliggende besturingsapparatuur. Het bedieningscentrum vormt daarmee de menselijke en digitale schakel tussen de stad en haar vitale infrastructuur.

Process Control Network

Het Process Control Network (PCN) is het afgeschermde netwerk waarmee veldapparatuur uit het OT-domein communiceert met de SCADA-regelstations. Dit netwerk transporteert statusinformatie, alarmsignalen en bedieningscommando’s en bestaat vaak uit dedicated glasvezelverbindingen, private netwerken of redundante industriële protocollen. De verbinding is strikt gescheiden van reguliere IT-netwerken omdat fouten of aanvallen directe fysieke gevolgen kunnen hebben.

OT DMZ

Een Operational Technology Demilitarized Zone (OT DMZ) is de streng beveiligde verbinding tussen het SCADA-domein en het reguliere datanetwerk. Via deze tussenlaag—met firewalls, protocoldompers of datadiodes—kan een beperkte set OT-gegevens veilig worden doorgestuurd voor bijvoorbeeld monitoring, digital twins, onderhoud of data-analyse. Bediening van OT blijft altijd binnen het SCADA-domein; alleen gezuiverde of gerepliceerde data mag richting het IT-netwerk.

Peering-link

Een peering-link is de directe netwerkverbinding tussen twee zelfstandige netwerken die verkeer zonder tussenkomst van een derde partij met elkaar willen uitwisselen. Deze verbindingen worden gelegd in een internet exchange (IX), waar partijen hun eigen apparatuur aansluiten op de switches van de exchange. Via een peering-link kunnen internetproviders, cloudplatforms, hostingbedrijven en grote internetdiensten elkaar direct bereiken. Dat verkort de route die dataverkeer aflegt, vermindert afhankelijkheid van transitproviders en verlaagt de latency voor eindgebruikers.

Peering-links werken op zeer hoge snelheden — doorgaans 10, 40, 100, 400 of 800 Gbit/s — en maken gebruik van optische core-verbindingen binnen een datacenter. Omdat verkeer via peering-links direct tussen partijen wordt uitgewisseld, vormen ze een belangrijk onderdeel van het nationale en internationale core-netwerk. Grote cloudaanbieders, streamingdiensten en contentplatforms gebruiken peering-links intensief om hun diensten snel en betrouwbaar bij gebruikers te krijgen, terwijl providers dankzij peering hun netwerken efficiënter en stabieler kunnen houden.

Universiteiten

Universiteiten produceren nieuwe kennis door fundamenteel en toegepast wetenschappelijk onderzoek. Ze genereren grote hoeveelheden informatie in de vorm van publicaties, datasets, experimenten en theoretische inzichten. Tegelijkertijd consumeren ze mondiale en nationale kennis om onderwijs te geven, onderzoek te sturen en maatschappelijke vragen te beantwoorden.

Universiteiten vormen de bovenste lagen van het kennisecosysteem: ze creëren inzichten die doorwerken tot in nationale of zelfs mondiale innovatieprogramma’s en uiteindelijk toepassingen in bedrijven en huishoudens.

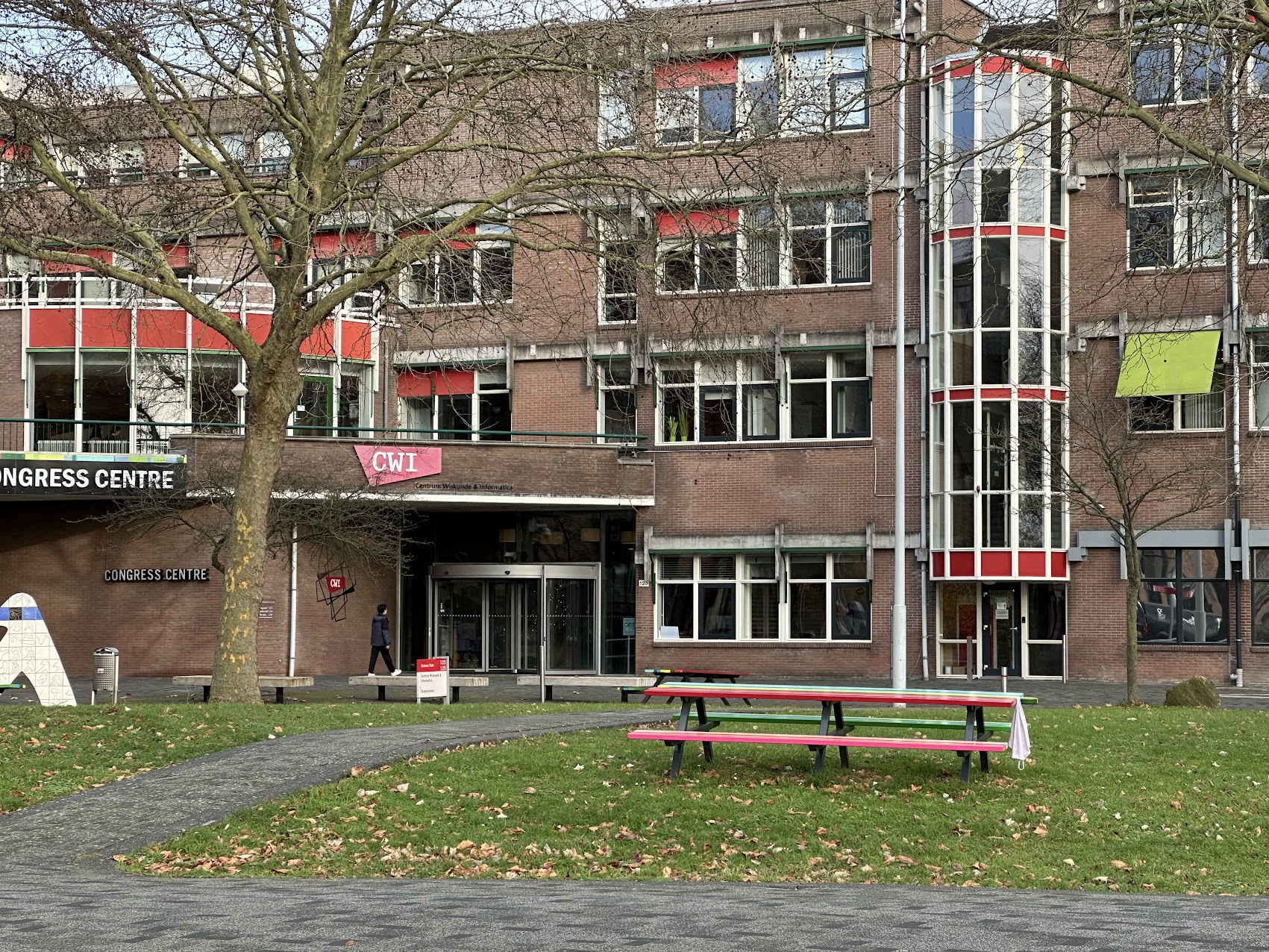

Onderzoeksinstituten

Onderzoeksinstituten genereren specialistische kennis op hoog niveau. Ze produceren informatie via experimenten, labonderzoek, modellering en data-analyse en dragen bij aan wetenschappelijke en technologische vooruitgang. Ze consumeren input uit universiteiten, bedrijven en internationale consortia om gerichte vraagstukken op te lossen.

Onderzoeksinstituten functioneren als kennisversterkers binnen het ecosysteem: ze vertalen fundamentele inzichten naar bruikbare concepten en ondersteunen onderwijs, beleidsvorming en innovatie.

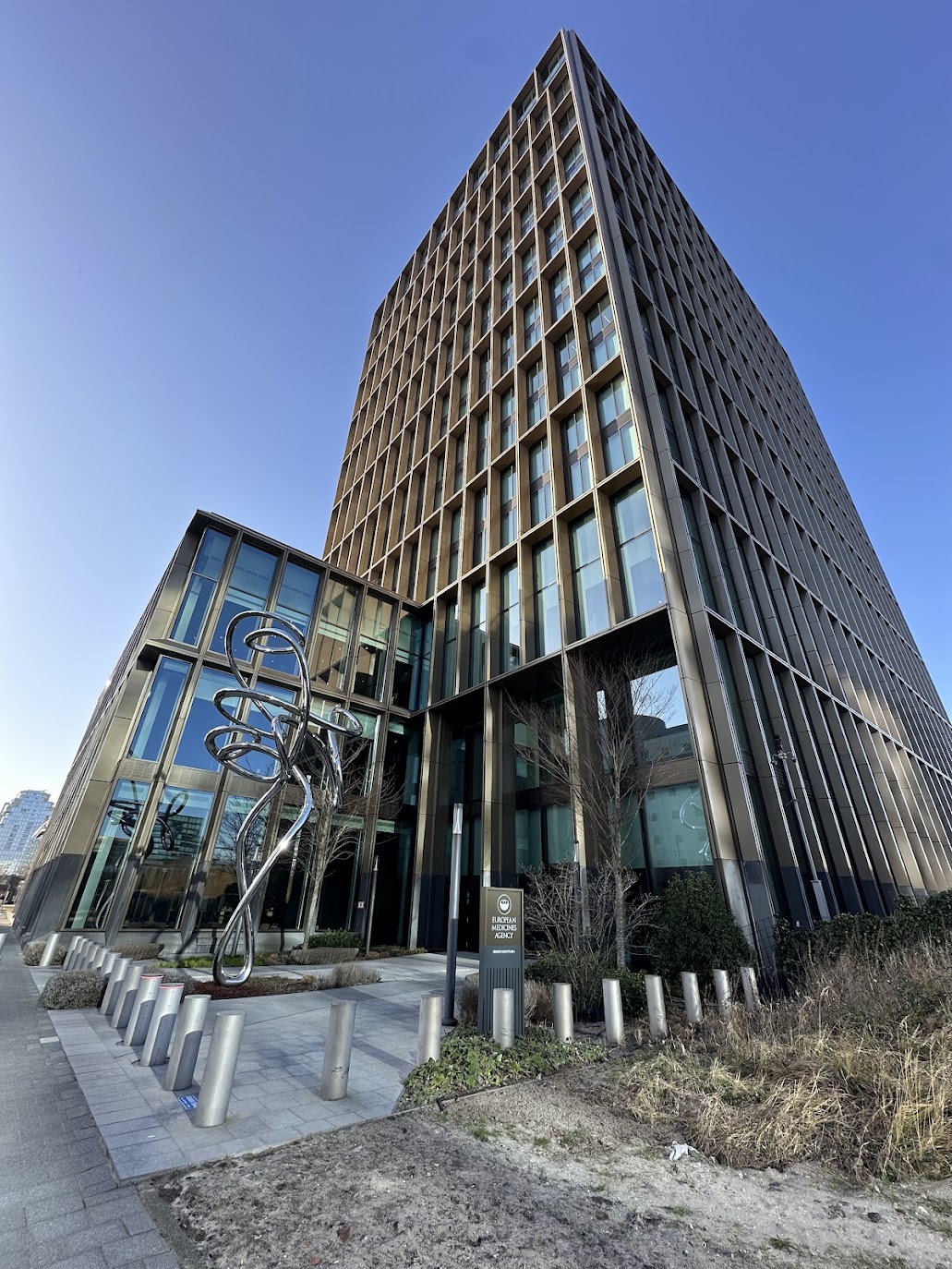

Reguleringsautoriteiten

Reguleringsautoriteiten beoordelen, valideren en normeren informatie. Ze produceren richtlijnen, standaarden en besluiten op basis van grote hoeveelheden onderzoeksdata, rapporten en risicomodellen. Ze consumeren kennis uit wetenschap, industrie en maatschappelijke bronnen en verwerken deze tot toetsbare regelgeving. Daarmee vormen ze een essentiële schakel die de kwaliteit, veiligheid en betrouwbaarheid van informatie en producten waarborgt binnen het bredere ecosysteem.

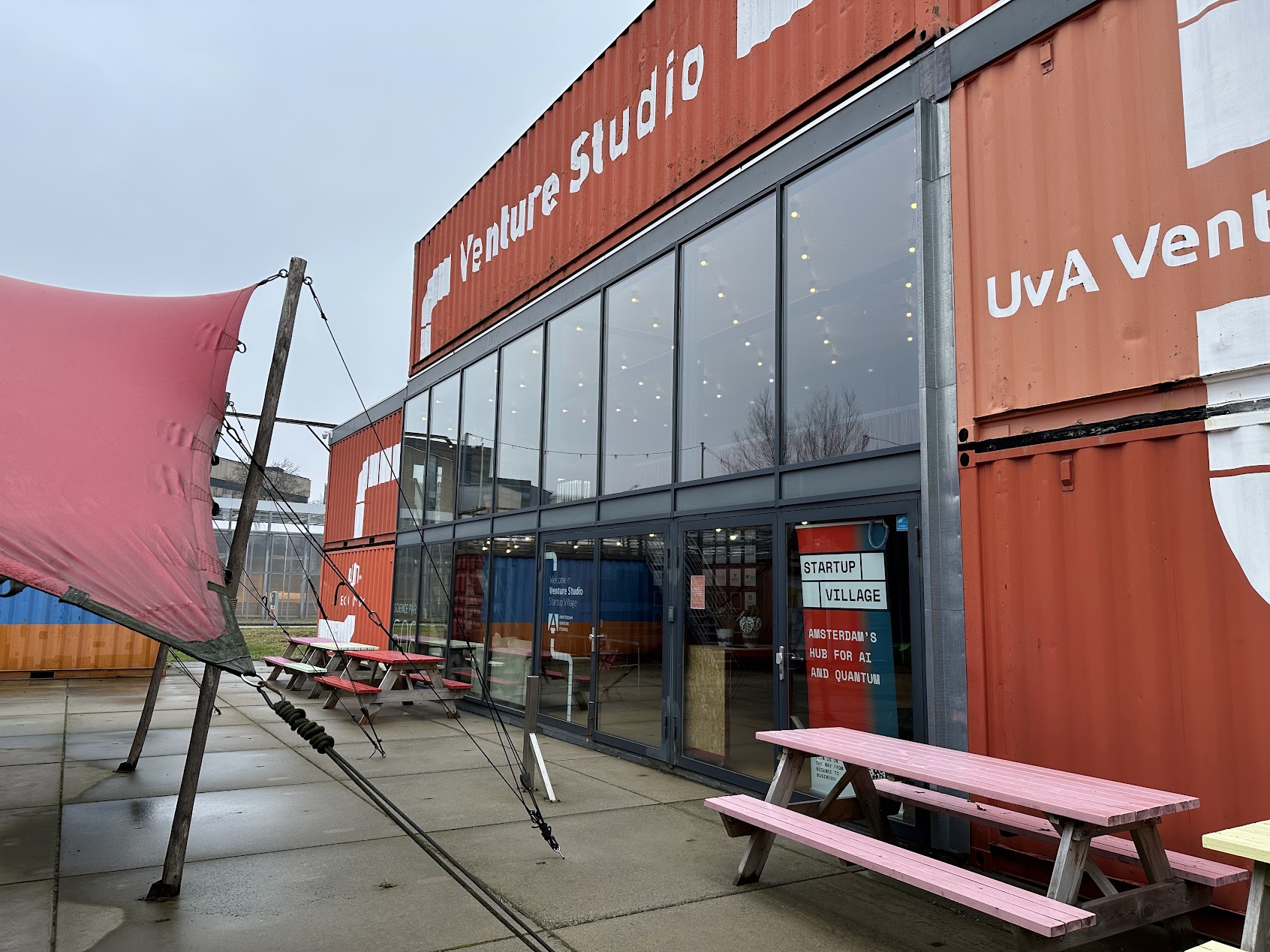

Incubatie- en valorisatiecentra

Incubators en valorisatiecentra helpen nieuwe ideeën om te groeien tot toepasbare producten, diensten en bedrijven. Ze produceren ondernemerschapskennis, prototypen, businessmodellen en netwerkverbindingen. Tegelijkertijd consumeren ze kennis uit universiteiten, onderzoek en maatschappelijke behoeften om innovatie te versnellen. Ze verbinden kenniscreatie met de markt en zorgen dat (door onderwijsinstellingen uitgevoerd) onderzoek daadwerkelijk zijn weg vindt naar toepassingen in de samenleving.

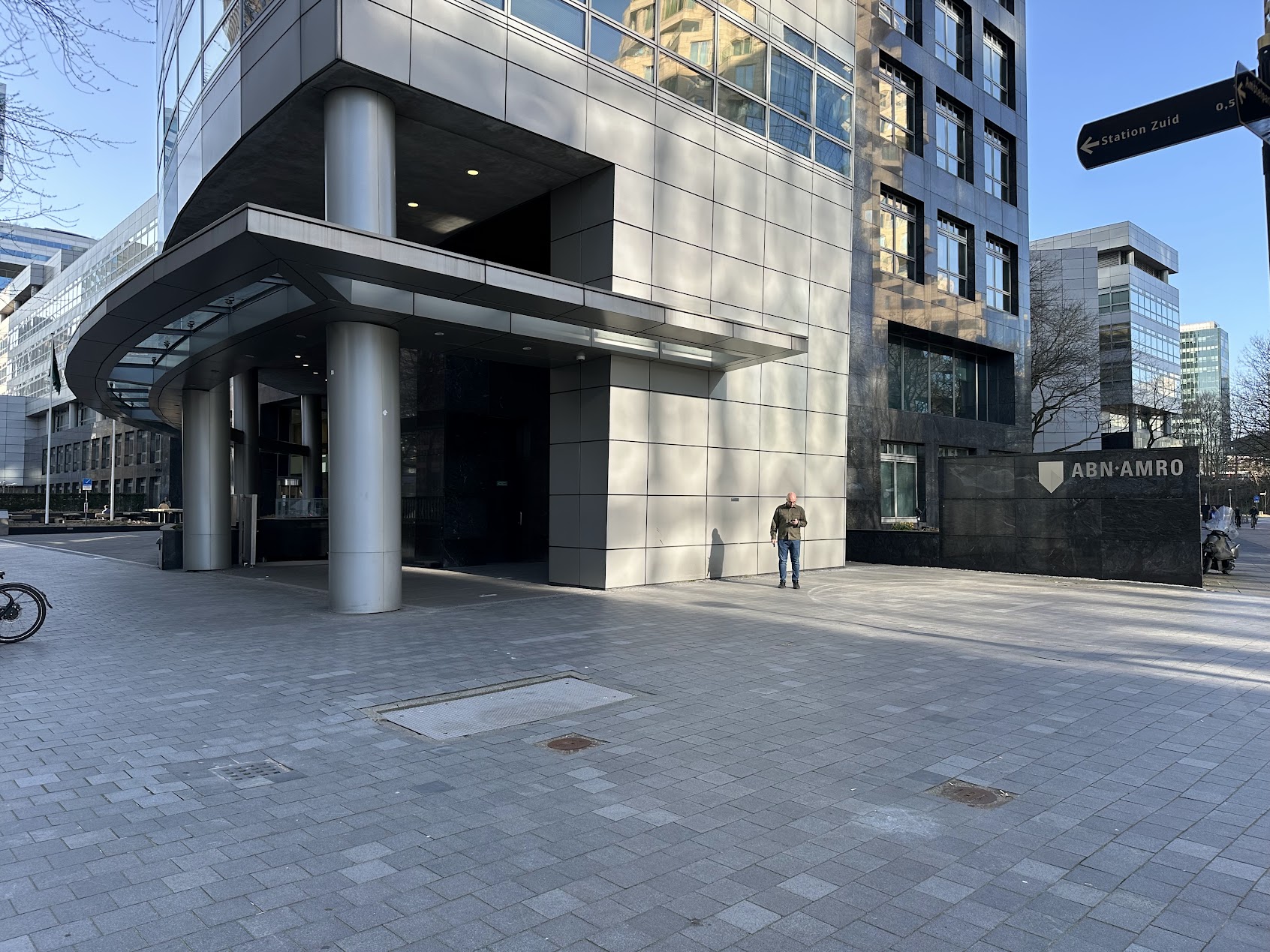

Corporate R&D

Corporate Research and Development-afdelingen ontwikkelen nieuwe technologieën, producten en methoden voor strategisch voordeel. Ze produceren bedrijfsspecifieke kennis, algoritmes, prototypen en engineeringoplossingen en consumeren onderzoeksresultaten, marktdata en gebruikersinformatie. Ze vormen de motor van technologische vernieuwing binnen het bedrijfsleven en verbinden wetenschap met schaalbare markten in het totale informatie-ecosysteem.

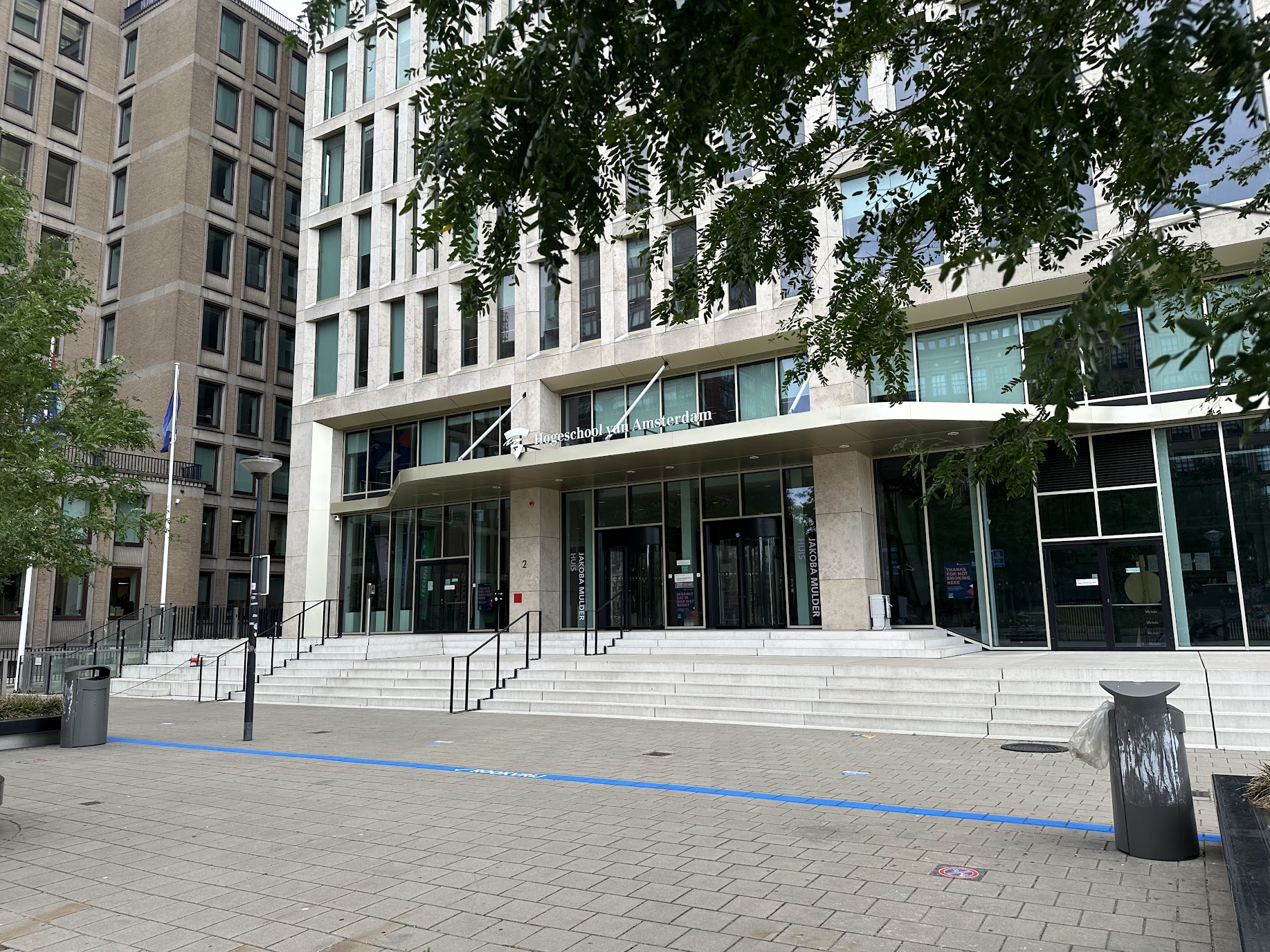

Hogescholen

Hogescholen produceren praktijkgericht onderzoek en beroepskennis. Ze genereren informatie in de vorm van pilots, toegepaste studies, handleidingen en praktijkstandaarden. Ze consumeren inzichten uit wetenschap, overheid en bedrijfsleven en vertalen die naar direct toepasbare beroepscompetenties. Hogescholen vormen de schakel tussen theorie en uitvoering en zorgen dat kennis landt in sectoren zoals zorg, techniek, onderwijs en economie.

Toegepaste innovatieplekken

Toegepaste innovatieplekken ontwikkelen concrete oplossingen voor stedelijke, technische en maatschappelijke vraagstukken. Ze produceren informatie in de vorm van prototypes, pilots, meetgegevens en praktische werkwijzen. Ze consumeren kennis uit universiteiten, hogescholen, bedrijven en bewonerspraktijk. Ze vormen de praktijklaboratoria van de stad waar kennis wordt omgezet in direct bruikbare toepassingen en processen.

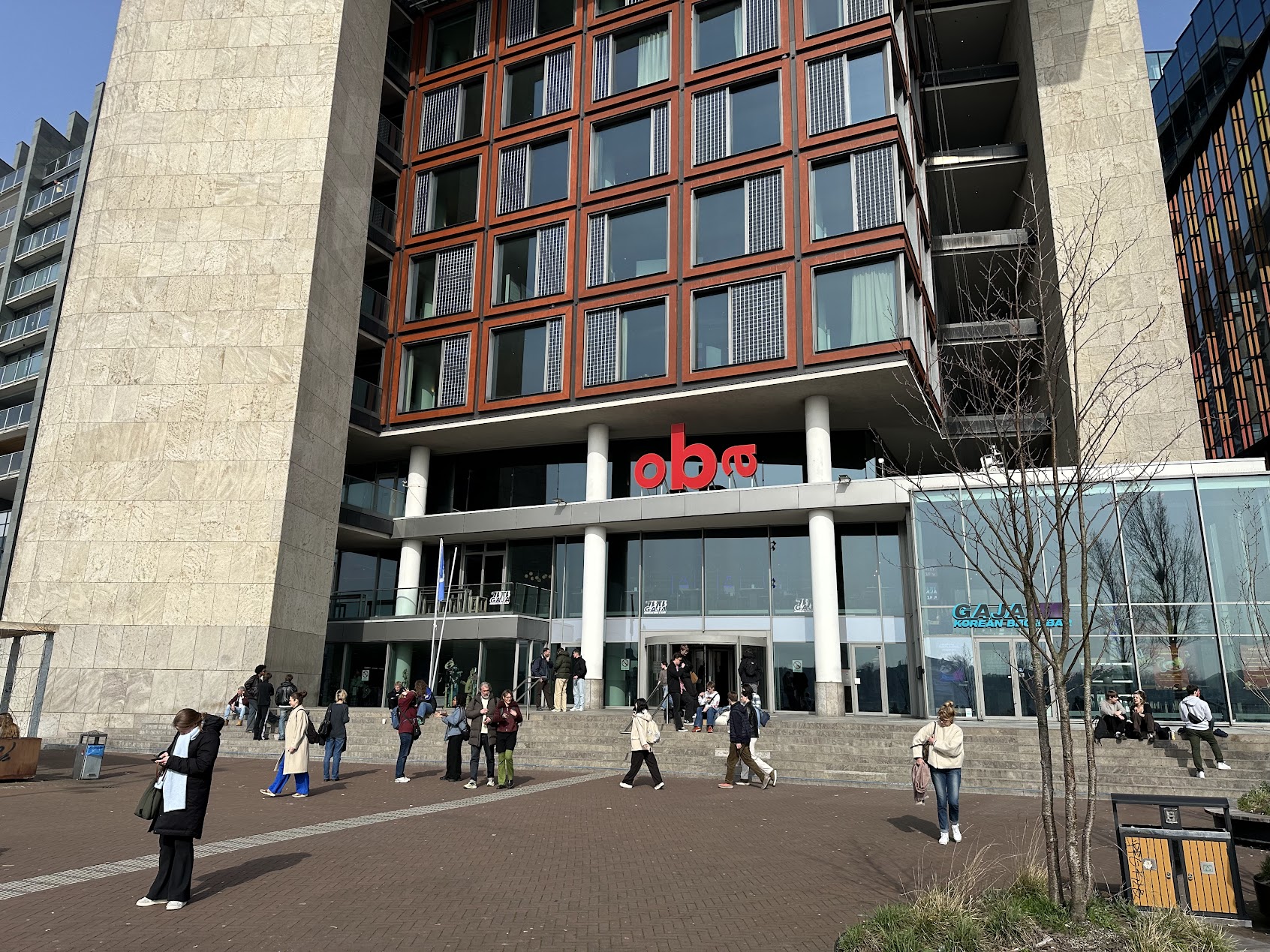

Archieven, musea en bibliotheken

Archieven, musea en bibliotheken bewaren, ordenen en ontsluiten grote hoeveelheden informatie. Ze produceren kennis door collecties te contextualiseren, metadata te maken en bronnen toegankelijk te houden. Ze consumeren informatie uit overheid, samenleving, wetenschap en media. Als publieke kennispoorten zorgen ze ervoor dat historische en actuele informatie voor iedereen vindbaar en bruikbaar is.

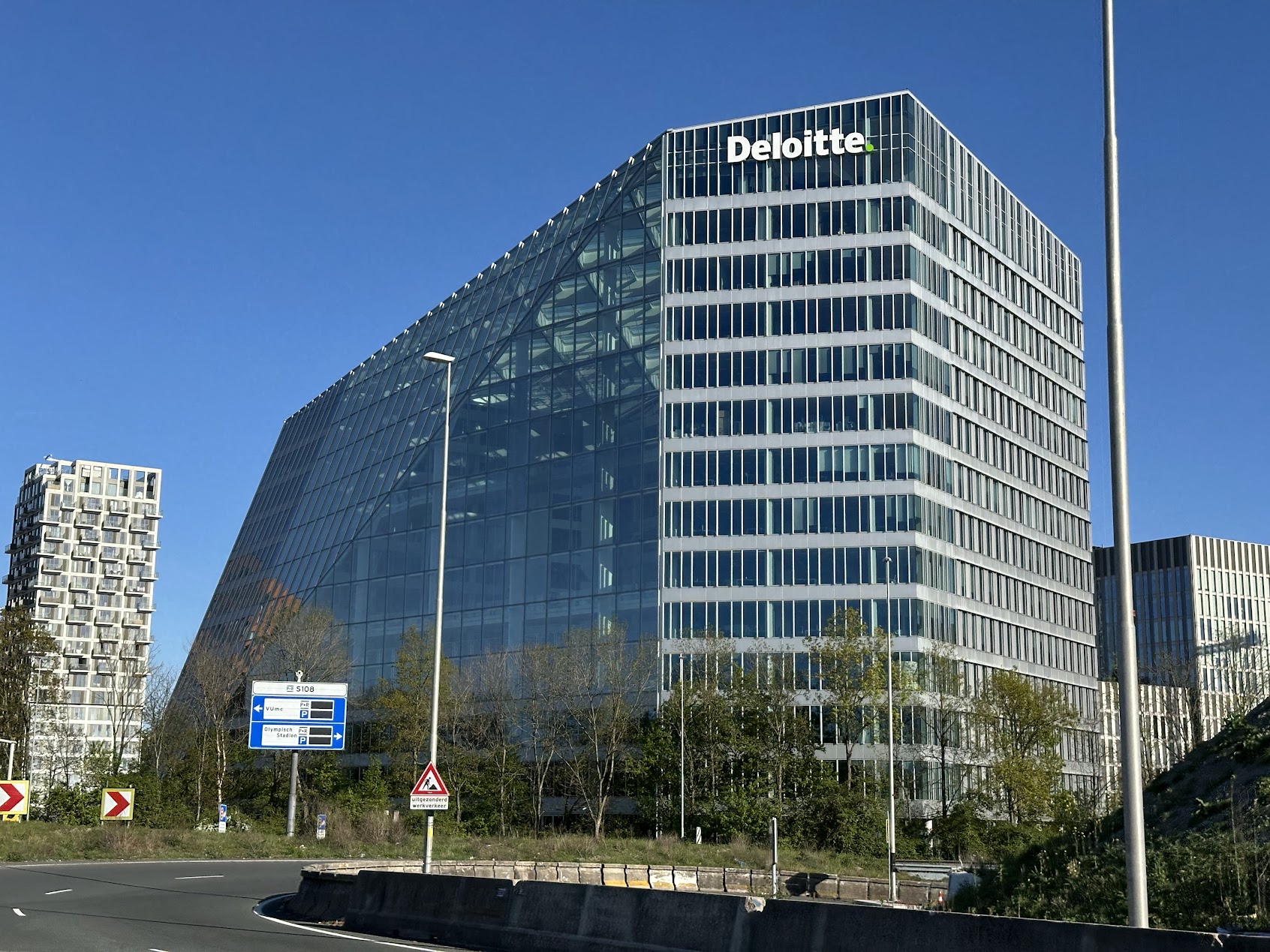

Consultancy-bedrijven

Consultancy-bedrijven analyseren vraagstukken van opdrachtgevers en vertalen hun onderzoeksresultaten naar adviezen. Ze produceren kennis in de vorm van rapporten, modellen, evaluaties en aanbevelingen. Ze consumeren onderzoeksdata, bedrijfsinformatie, beleidskaders en marktkennis. Ze fungeren als kennisverwerkers die inzichten uit verschillende lagen van het ecosysteem bundelen en toepasbaar maken voor organisaties.

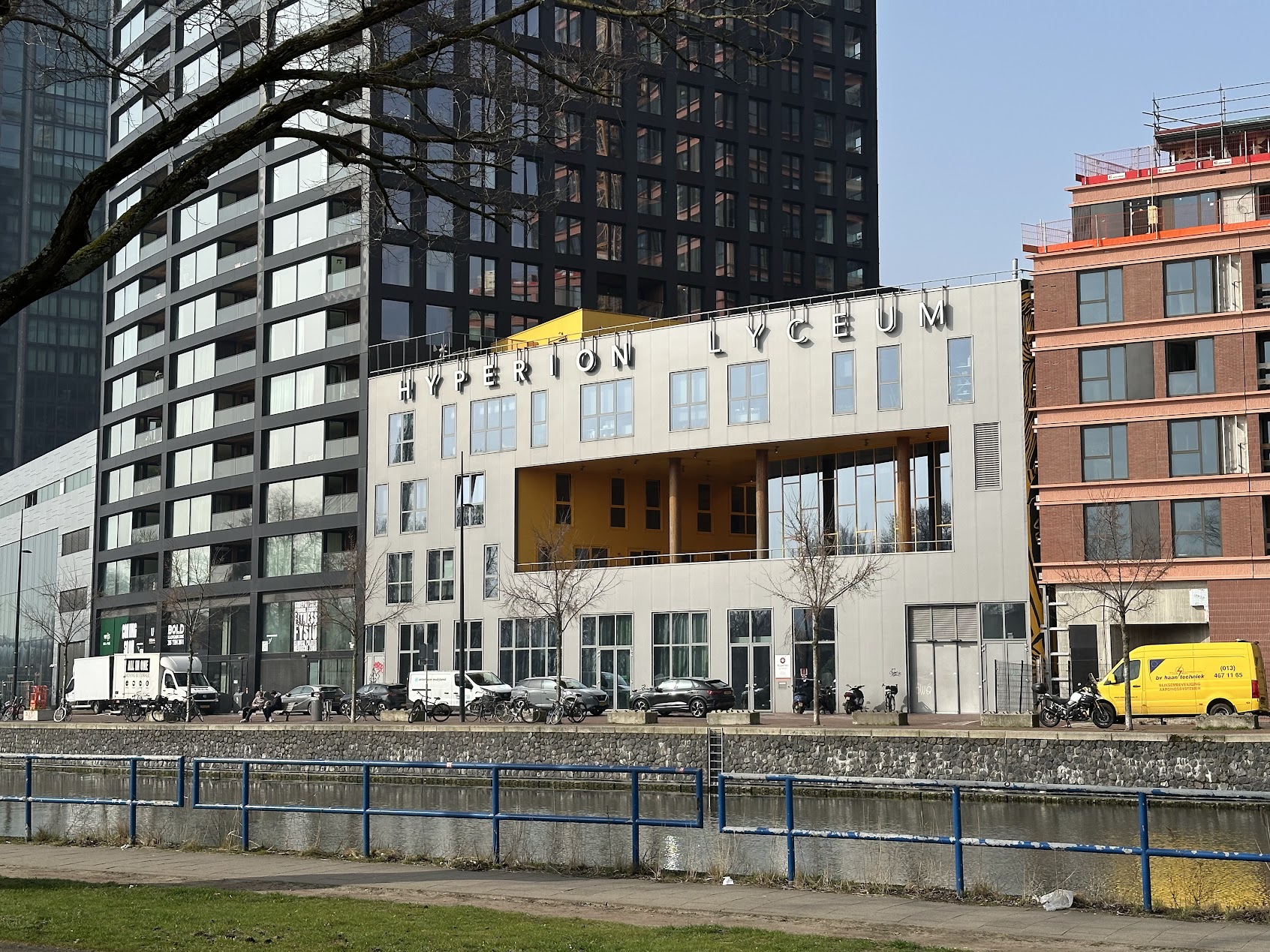

Middelbare scholen

Middelbare scholen consumeren kennis uit het nationale onderwijsprogramma en uit vakdisciplines en zetten dit om in kennis en vaardigheden voor jongeren. Ze vormen een cruciale tussenlaag in het ecosysteem waar basiskennis uit wetenschap en cultuur wordt ingezet voor de vorming van toekomstige professionals en burgers.

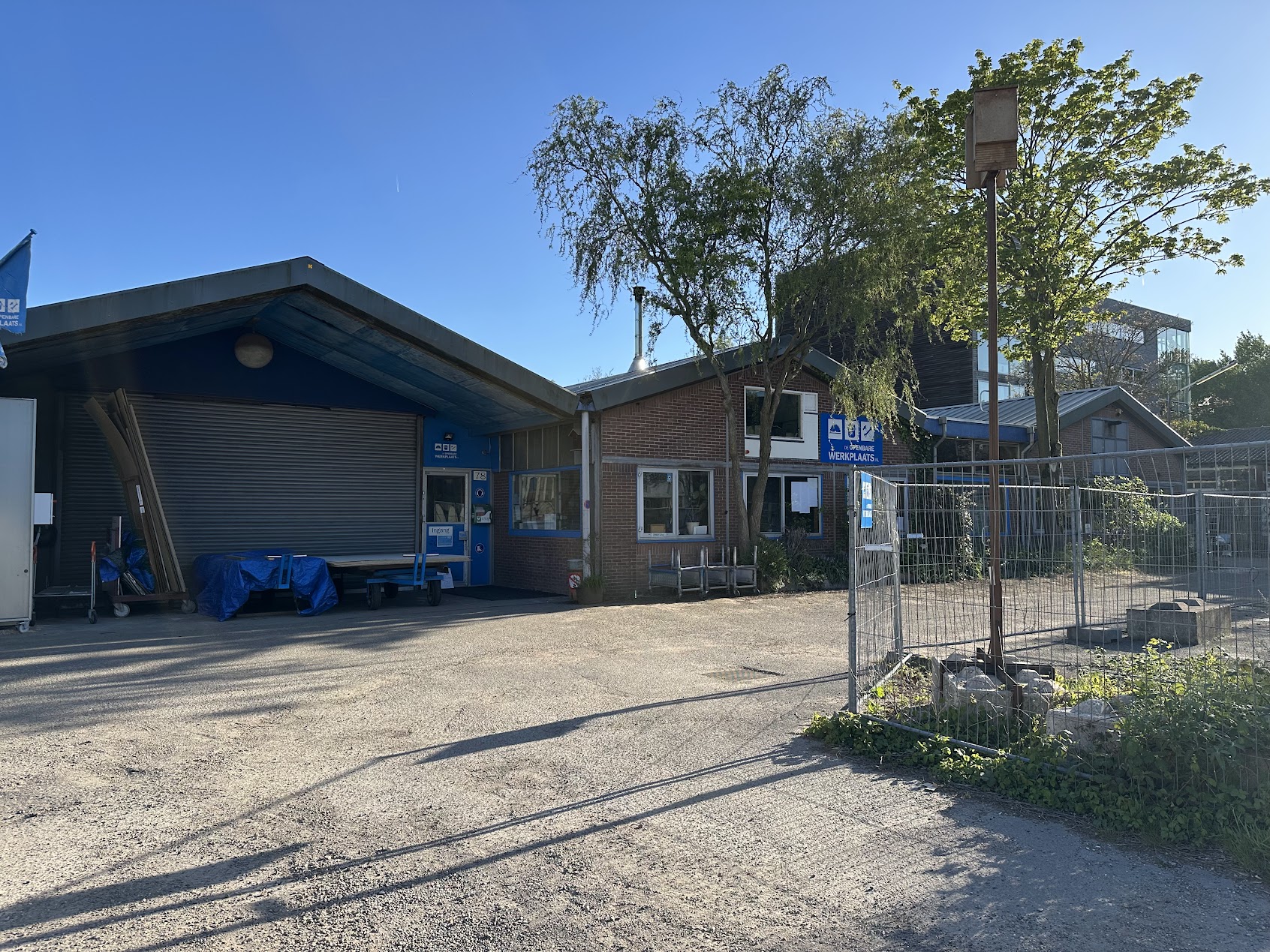

Creatieve werkplaatsen

Creatieve werkplaatsen produceren kennis door experiment, ambacht en artistieke praktijk. Ze genereren nieuwe ideeën, technieken en materialen en consumeren inspiratie, culturele kennis en lokale ervaringen. Ze vormen een belangrijke informele plek waar praktische, artistieke en materiële kennis wordt ontwikkeld en gedeeld.

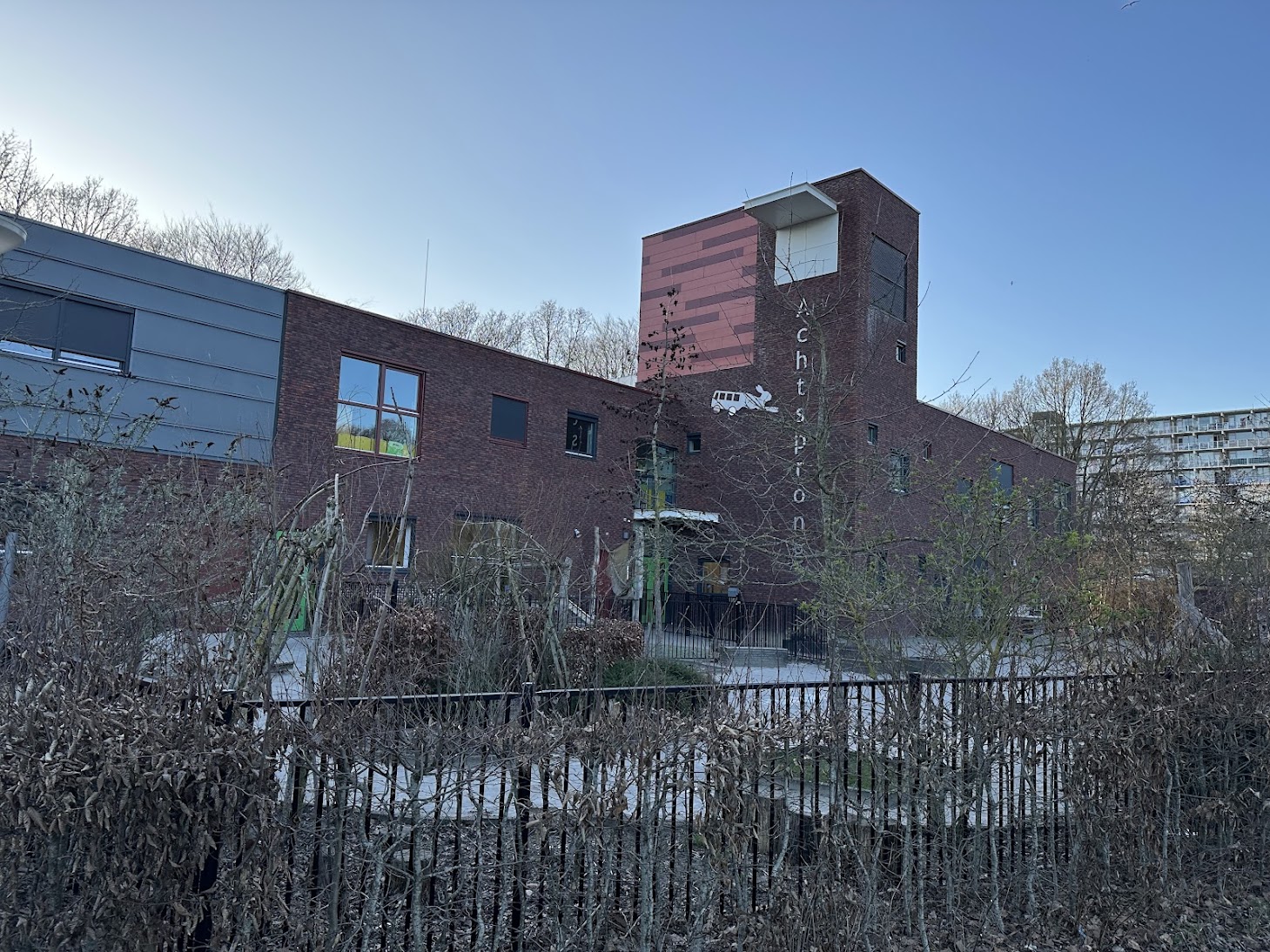

Basisscholen

Basisscholen zijn de plek waar kinderen de eerste kennis en vaardigheden uit nationale lesprogramma’s wordt aangeleerd. Ze leggen een kennisfundament waar op de middelbare school op kan worden doorgebouwd.

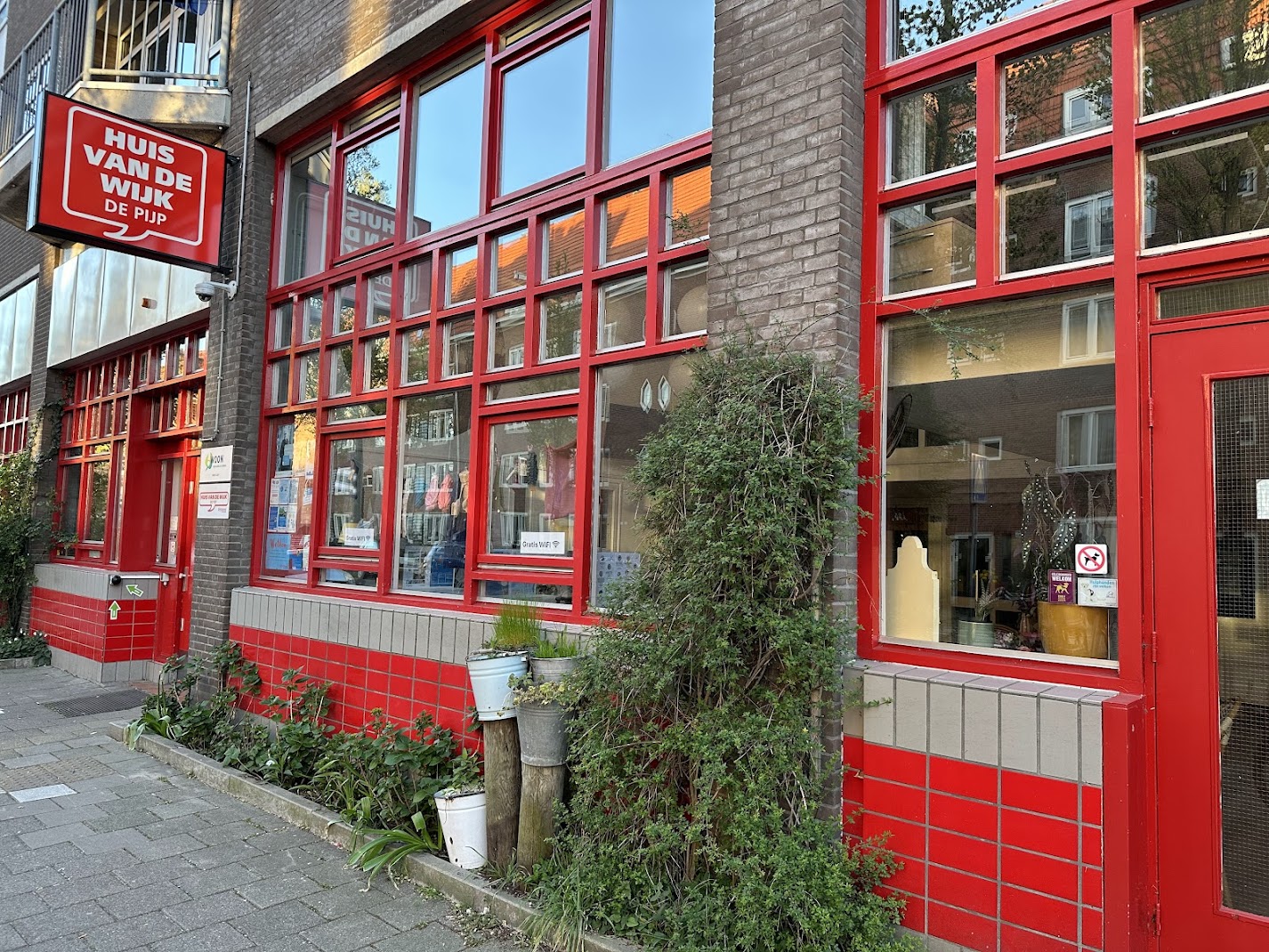

Buurthuizen

Buurthuizen zijn een plek in de buurt waar mensen makkelijk binnen kunnen lopen om praktische kennis en vaardigheden op te doen, bijvoorbeeld via workshops, cursussen, ontmoetingen en informele leeractiviteiten. Ze faciliteren de uitwisseling van ervaringen en vaardigheden tussen buurtbewoners.

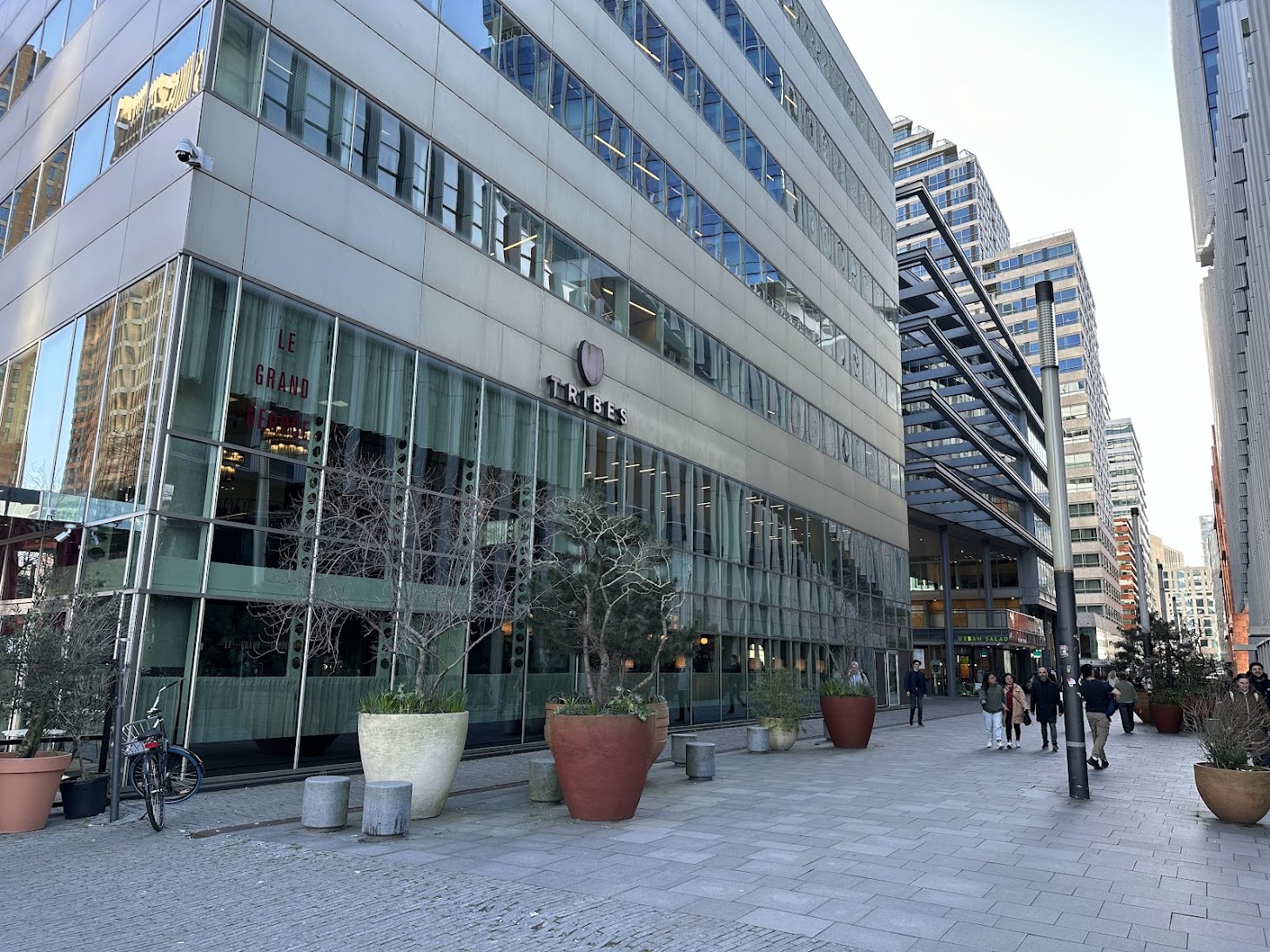

Third Places

Third Places (zoals koffietentjes, cafés en co-workingplekken) faciliteren informele kennisuitwisseling. Mensen wisselen er op informele wijze informatie uit.

Niet-commerciële kennisuitwisseling

Niet-commerciële kennisuitwisseling draait om het vrijwillig delen van ervaringen, verhalen, ambachtelijke kennis of praktische tips zonder financieel motief. Deze informatie wordt uitgewisseld in buurthuizen, bibliotheken, scholen en culturele instellingen, maar vaker op niet specifiek daarvoor bedoelde plekken zoals bij iemand thuis met een verjaardag, of tijdens toevallige ontmoetingen in de buurt. Het voordeel van niet-commerciële kennisuitwisseling is dat kennis vrij kan stromen doordat er geen financiële barrière is die uitwisseling hindert.

Deze informele laag vormt het sociale fundament van het kennisecosysteem: lokale expertise en dagelijkse knowhow reizen via gesprekken, interacties en gedeelde ervaringen, waardoor kennis van persoon tot persoon door de stad beweegt.

Commerciële kennisuitwisseling

Commerciële kennisuitwisseling vindt plaats wanneer bedrijven, consultants, startups en onderzoekers informatie delen in ruil voor geld. Dit type uitwisseling zorgt er door de aanwezigheid van een financiële prikkel voor dat meer informatie geproduceerd wordt in de vorm van analyses, prototypes, marktinzichten, algoritmes en intellectueel eigendom.

Door vraaggestuurde samenwerking ontstaan nieuwe producten, diensten en technologieën die via markten, contracten en bedrijfsnetwerken hun weg vinden naar gebruikers en organisaties binnen het bredere ecosysteem.

Samenwerking

Samenwerking tussen universiteiten en kennisinstituten zorgt ervoor dat fundamenteel onderzoek direct verbonden blijft met de praktijk. Universiteiten produceren kennis die in gezamenlijke projecten, labs en consortia wordt getest, verrijkt en toegepast. Tegelijkertijd consumeren ze praktijkervaring, technische inzichten en maatschappelijke vragen die partners inbrengen.

Deze wederkerige stroom zorgt ervoor dat onderzoek maatschappelijk relevant blijft en dat nieuwe wetenschappelijke inzichten sneller hun weg vinden naar concrete toepassingen, innovaties en beleidsontwikkeling.

Valorisatie

Valorisatie is het proces waarbij wetenschappelijke kennis wordt omgezet in maatschappelijke of economische waarde. Onderzoeksinstellingen hebben vaak speciale valorisatiecentra en nauwe banden met incubatiecentra om te zorgen dat kennis haar weg vindt naar toepassingen in bedrijven, overheid en samenleving. Tegelijkertijd levert deze praktijk terugkoppeling op in de vorm van gebruikerservaringen en sectorbehoeften, waardoor toekomstig onderzoek beter aansluit op de werkelijkheid.

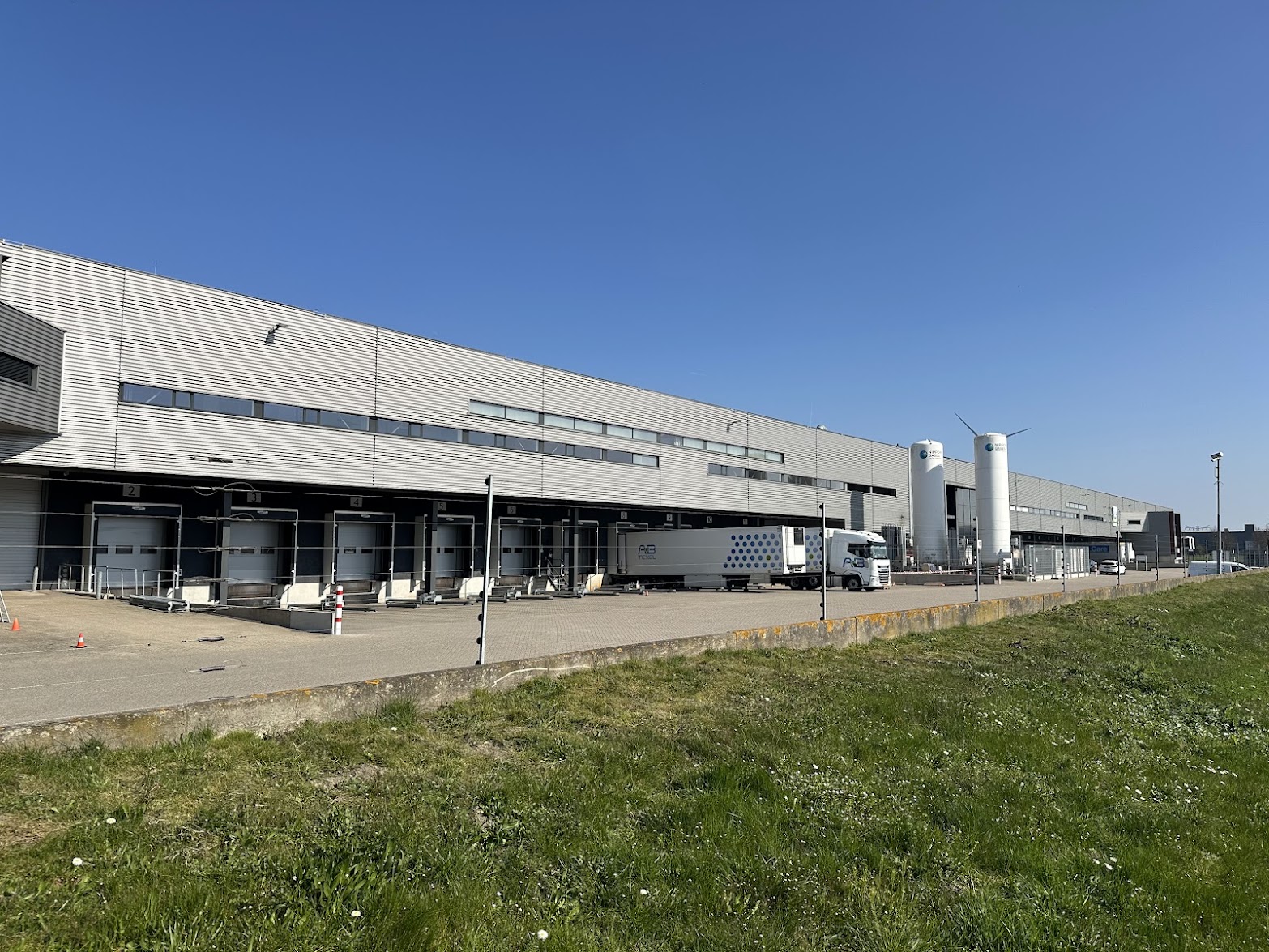

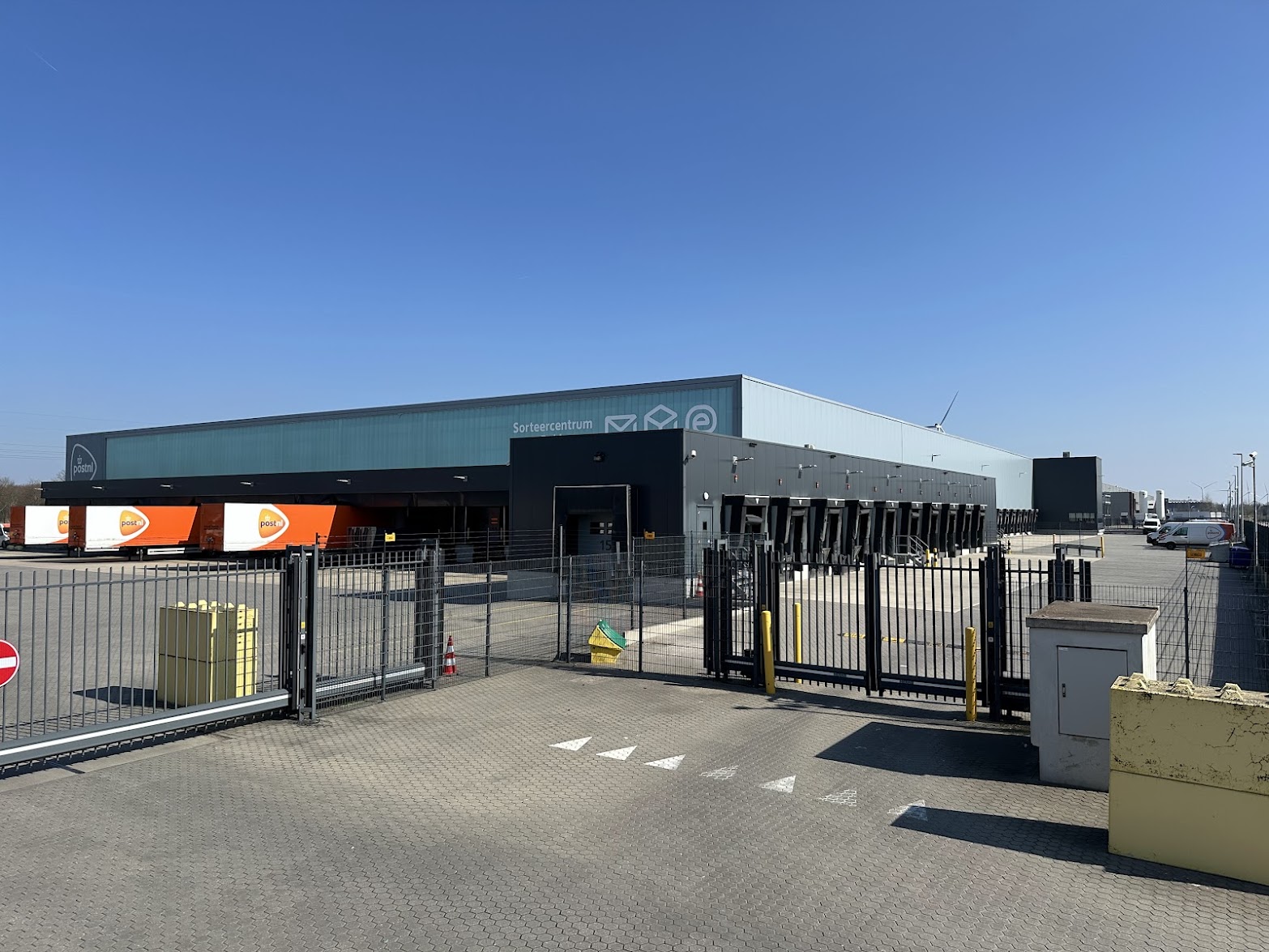

Verpakkings- en sorteercentra

Verpakkings- en sorteercentra zijn plekken waar voedselstromen worden voorbereid voor verdere distributie. Producten worden hier bijvoorbeeld gecontroleerd, gesorteerd op kwaliteit en formaat, verpakt, gelabeld en/of gekoeld. Deze centra maken grootschalige, efficiënte doorstroming mogelijk en bepalen in hoge mate de snelheid, betrouwbaarheid en houdbaarheid van de rest van de keten.

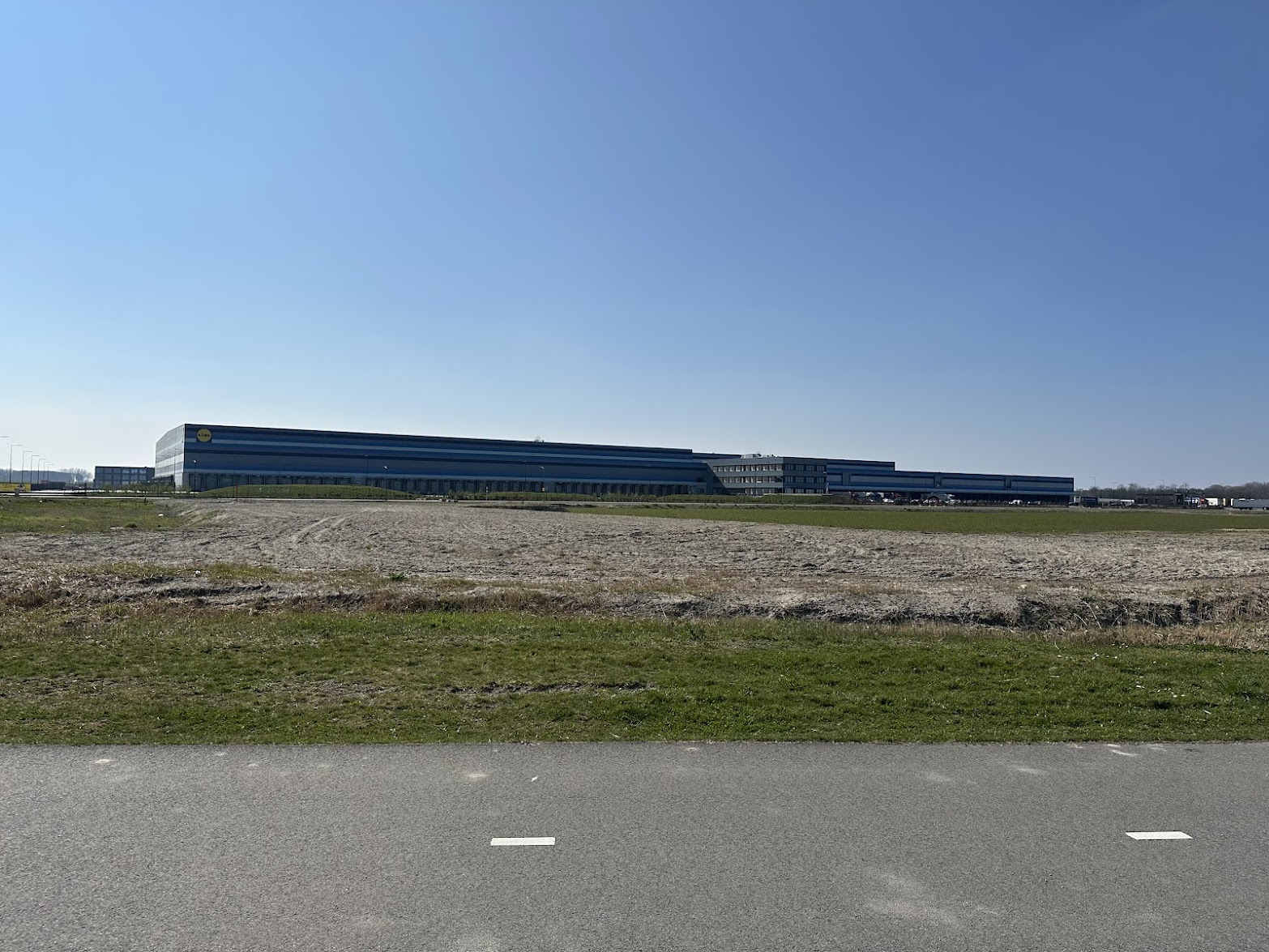

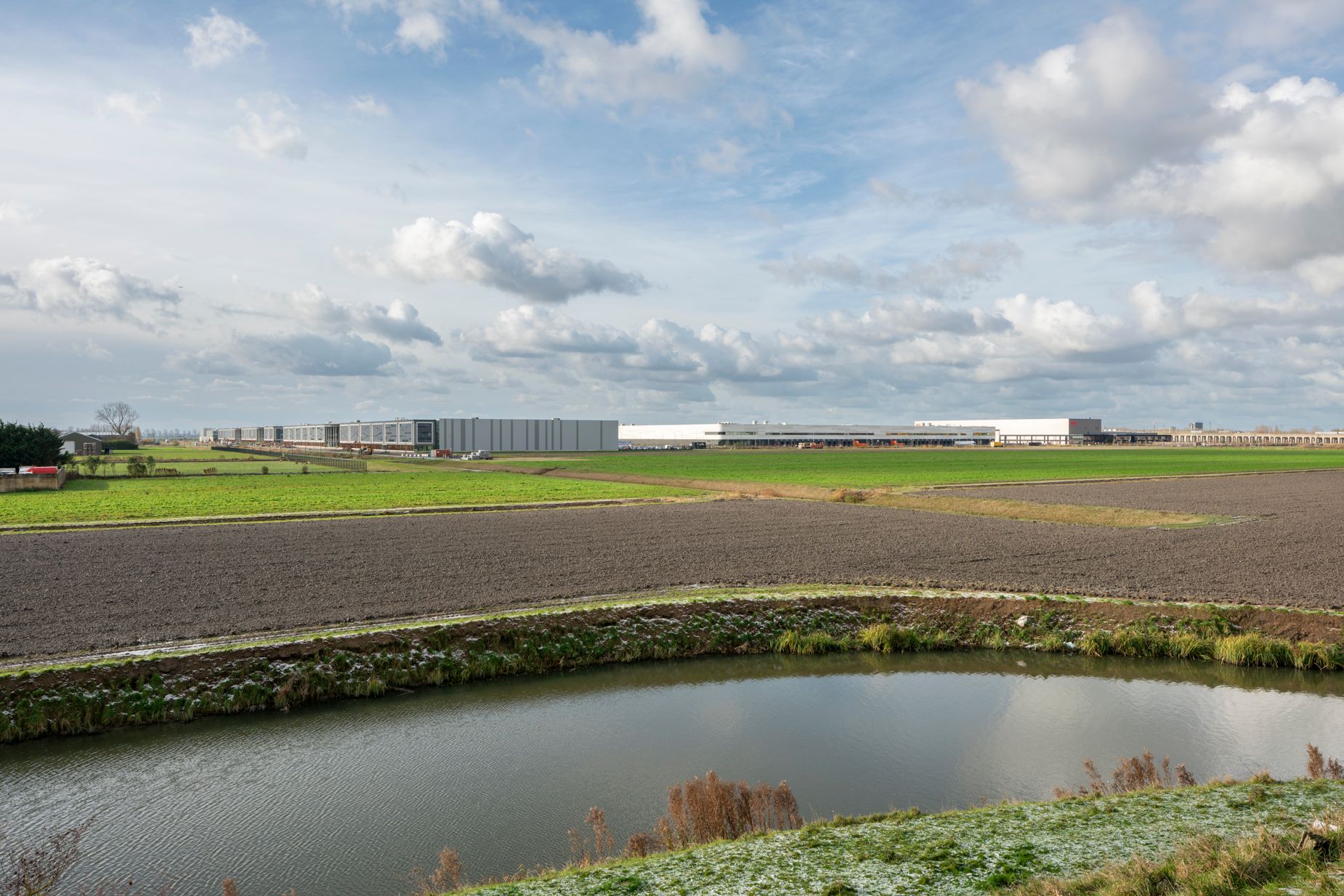

Nationale distributiecentra

Nationale distributiecentra zijn grootschalige logistieke knooppunten waar voedselstromen op landelijk niveau samenkomen en opnieuw worden verdeeld. Ze beheren centrale voorraden, stemmen aanvoer en vraag af en sturen transport naar regionale distributiecentra of grote afnemers. Verstoring op dit niveau werkt direct door in meerdere regio’s en ketens tegelijk.

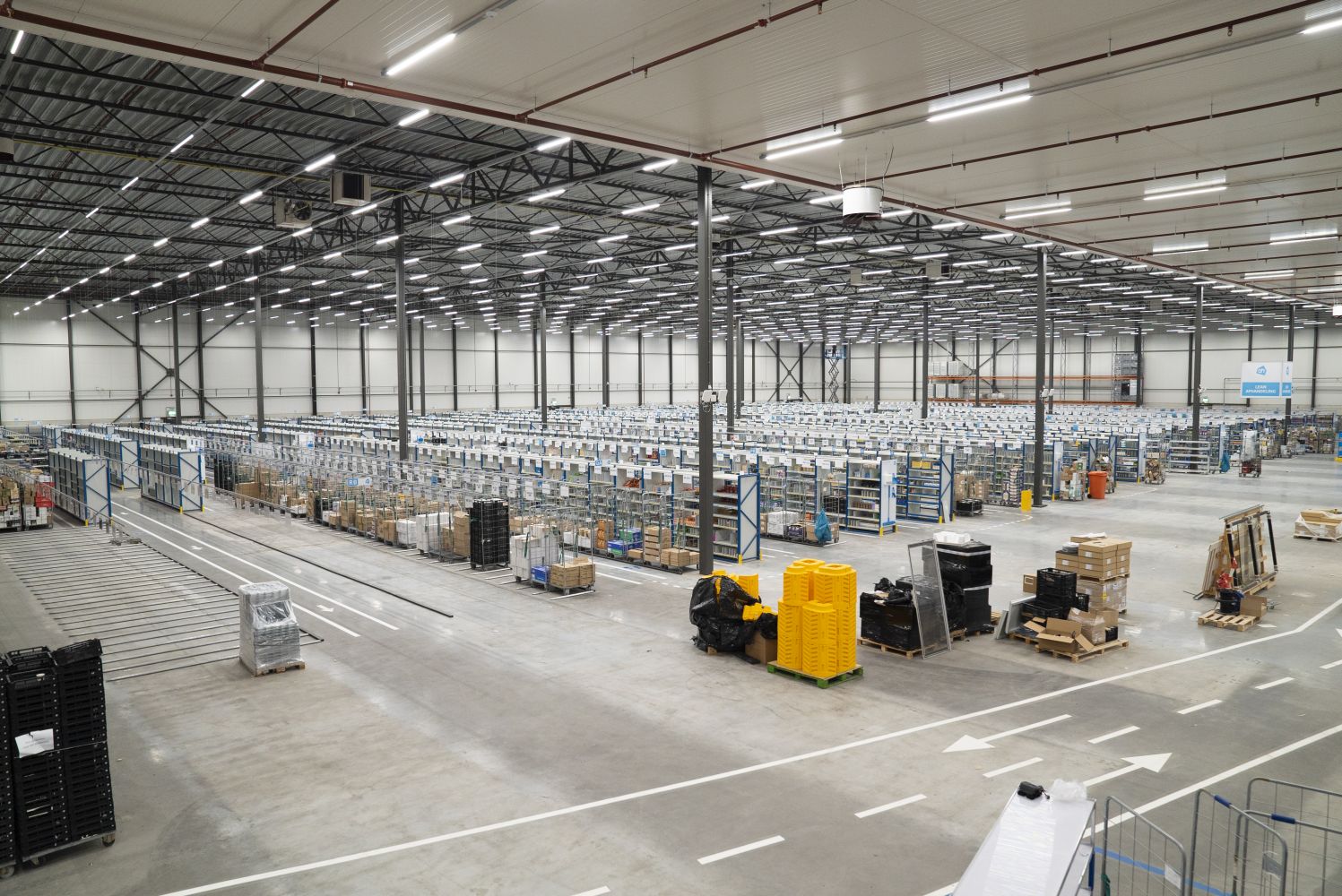

B2C voedselhubs

Business-to-Consumer-voedselhubs zijn logistieke knooppunten waar voedselstromen worden omgezet in consumentgerichte leveringen. Producten worden hier verzameld, geassembleerd per bestelling en klaargemaakt voor thuisbezorging of afhaal. Deze hubs organiseren de ‘last mile’ en verbinden grootschalige aanvoer met individuele huishoudens.

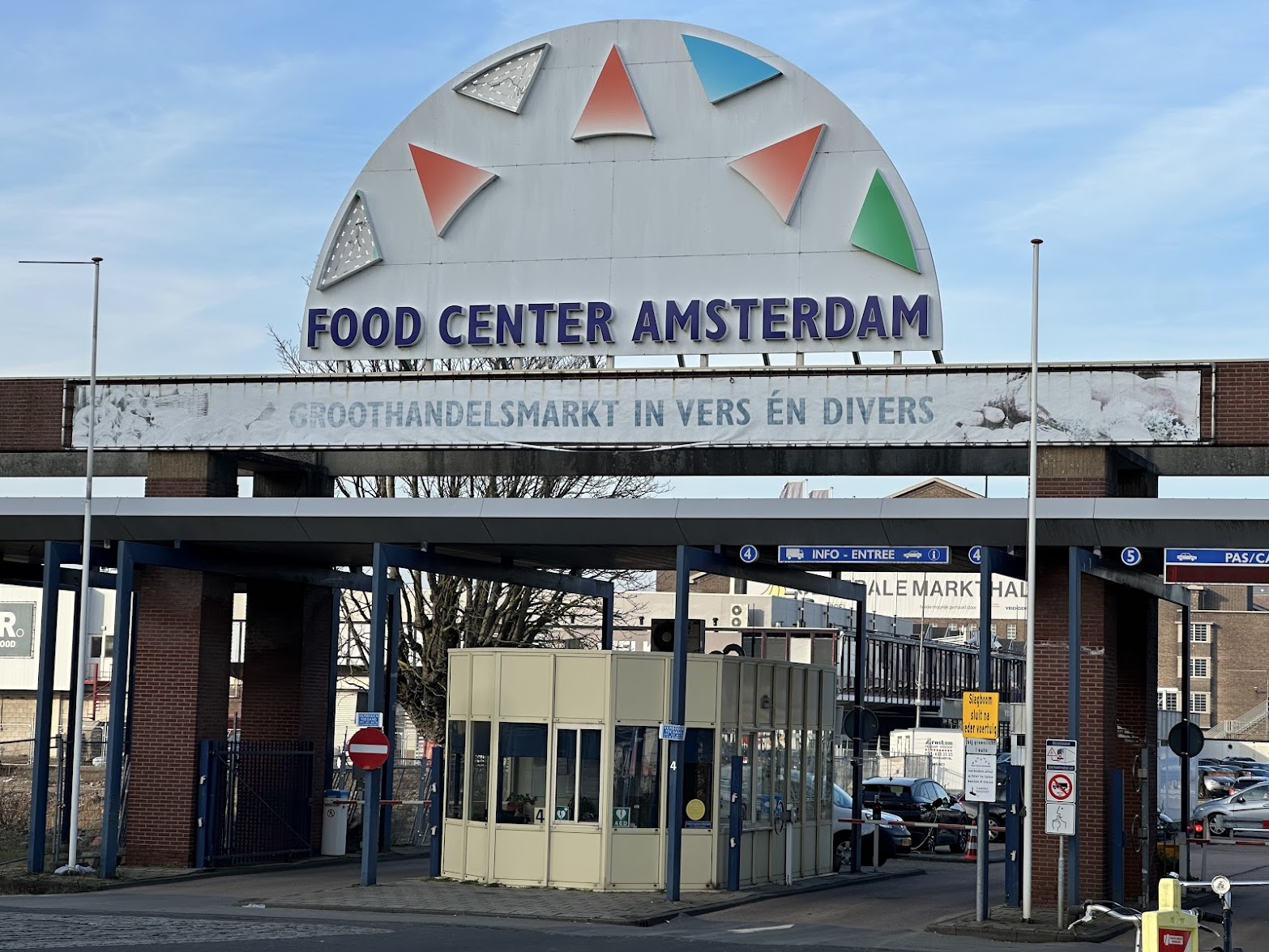

B2B voedselhubs

Business-to-Business-voedselhubs zijn logistieke knooppunten die voedselstromen organiseren voor professionele afnemers zoals horeca, zorg en andere bedrijven. Producten worden hier gebundeld, geportionneerd en afgestemd op contracten, volumes en leverfrequenties. Deze hubs maken betrouwbare, schaalbare bevoorrading mogelijk zonder directe consumentenlogistiek. Food Center Amsterdam is een ruimtelijke cluster van B2B voedselhubs.

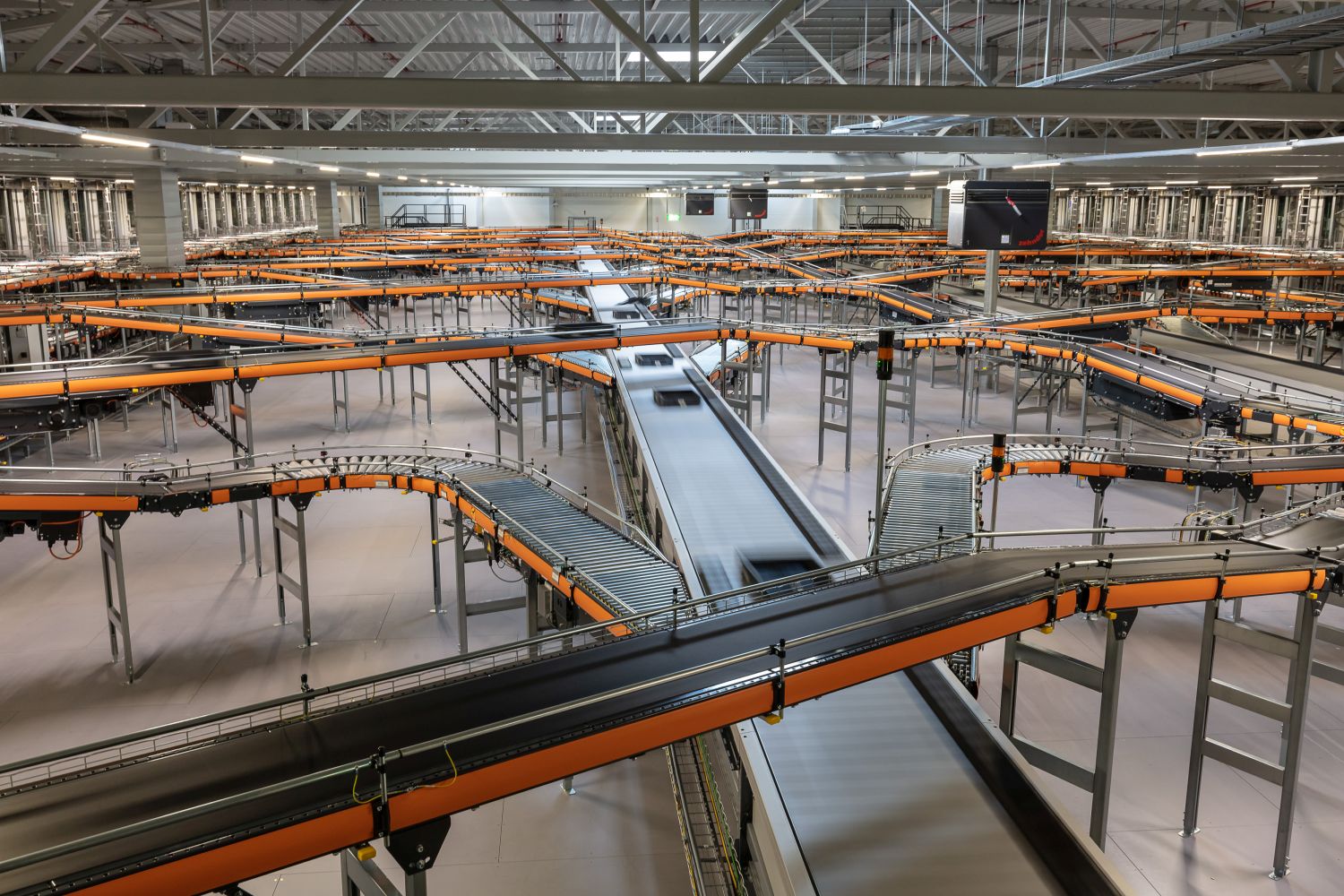

Regionale distributiecentra

Regionale distributiecentra zijn logistieke knooppunten die voedselstromen verdelen binnen een regio. Ze ontvangen goederen vanuit nationale distributiecentra of rechtstreeks van producenten en zorgen voor snelle, frequente bevoorrading van supermarkten en speciaalzaken. Hiermee beperken ze voorraden stroomafwaarts en verminderen ze transportbewegingen richting de stad.

Supermarkten en speciaalzaken

Supermarkten en speciaalzaken zijn fysieke verkooppunten waar voedsel aan consumenten verkocht wordt. Ze ontvangen frequente leveringen vanuit regionale distributiecentra, groothandels of directe producenten. Beperkte opslagruimte, hoge omloopsnelheid en versheidseisen maken deze locaties gevoelig voor verstoringen in de keten.

Horeca

Horeca omvat restaurants, cafés en hotels. Het zijn belangrijke eindpunten in de stedelijke voedselketen, waar het voedsel daadwerkelijk geconsumeerd wordt. Ze zijn afhankelijk van frequente, tijdgebonden leveringen vanuit B2B-voedselhubs, groothandels en soms directe producenten. Beperkte opslagruimte, variabele vraag en hoge eisen aan versheid maken horeca logistiek kwetsbaar en sterk timing-afhankelijk.

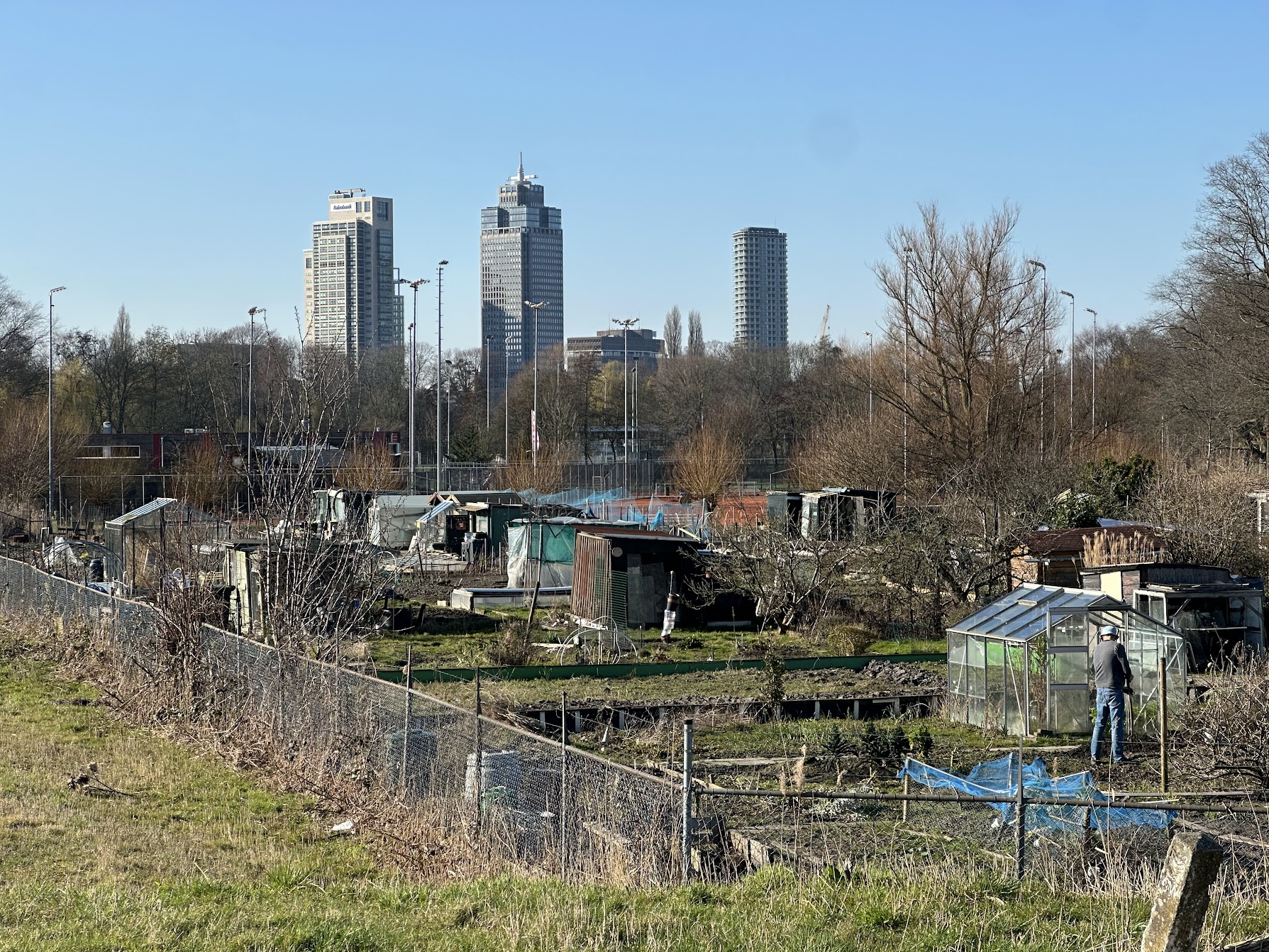

Moestuintjes

Moestuintjes zijn kleinschalige tuintjes waar door consumenten zelf op kleine schaal voedsel verbouwd wordt. Door lange distributieketens te vermijden heeft lokaal geproduceerd voedsel een lage CO2-voetafdruk, maar doordat de ruimte in de stad per definitie beperkt is en voedselproductie juist een ruimte-extensieve activiteit is, kan lokale voedselproductie nooit in betekenisvolle mate in de voedselbehoefte van de stad voorzien. Hoewel de totale opbrengsten dus beperkt zijn, kunnen moestuintjes wel bijdragen aan voedselbewustzijn in de stad.

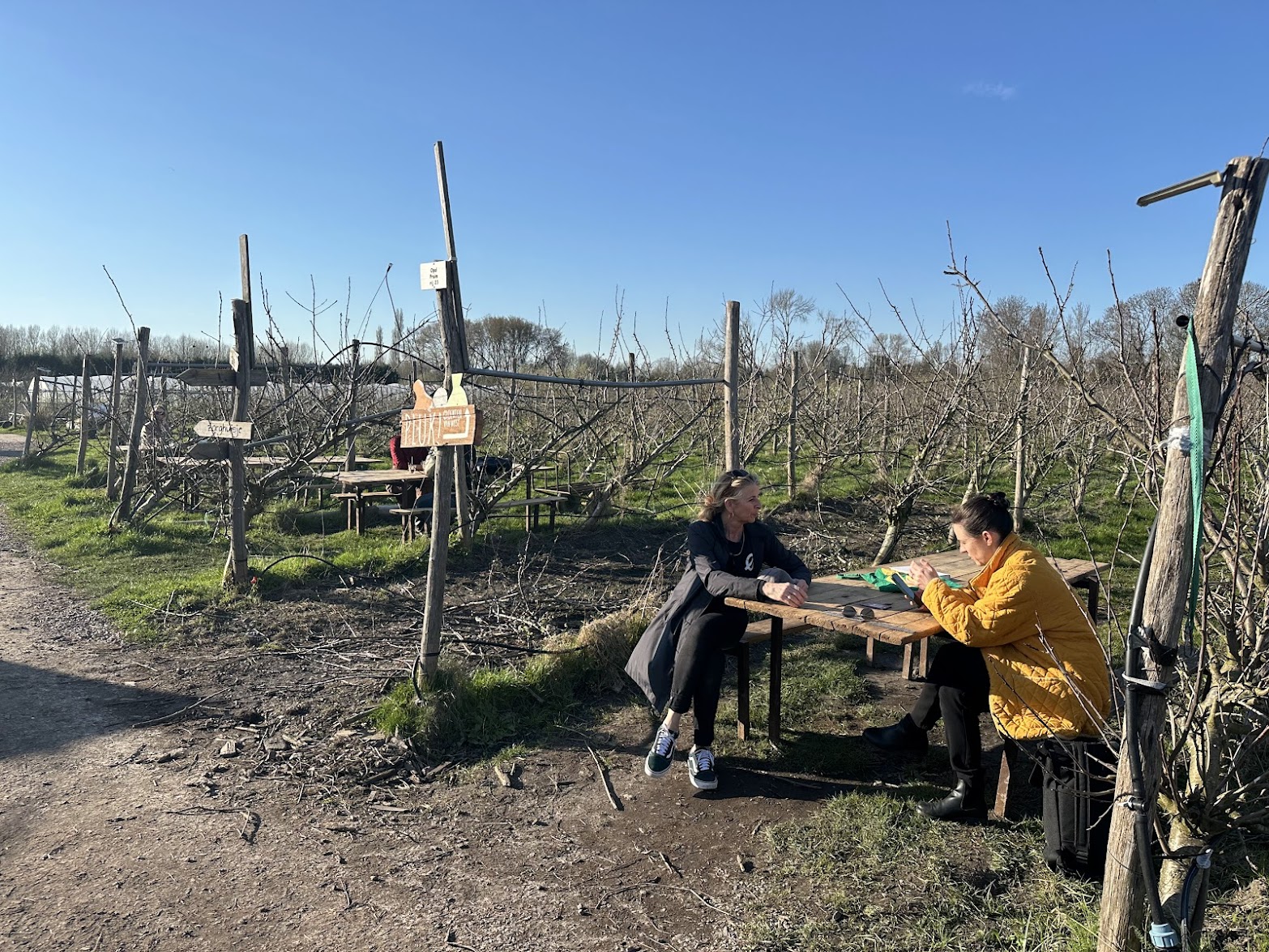

Stadslandbouw

Stadslandbouw betreft relatief kleinschalige, maar vaak wel professionele voedselproductie binnen of direct rond de stad. Productie, verwerking en afzet liggen dicht bij elkaar, waardoor transport en opslag beperkt blijven. Stadslandbouw kan door de beperkt beschikbare ruimte in de stad nooit in significante mate bijdragen aan de voedselvoorziening van de stad, maar kan wel het voedselbewustzijn verhogen.

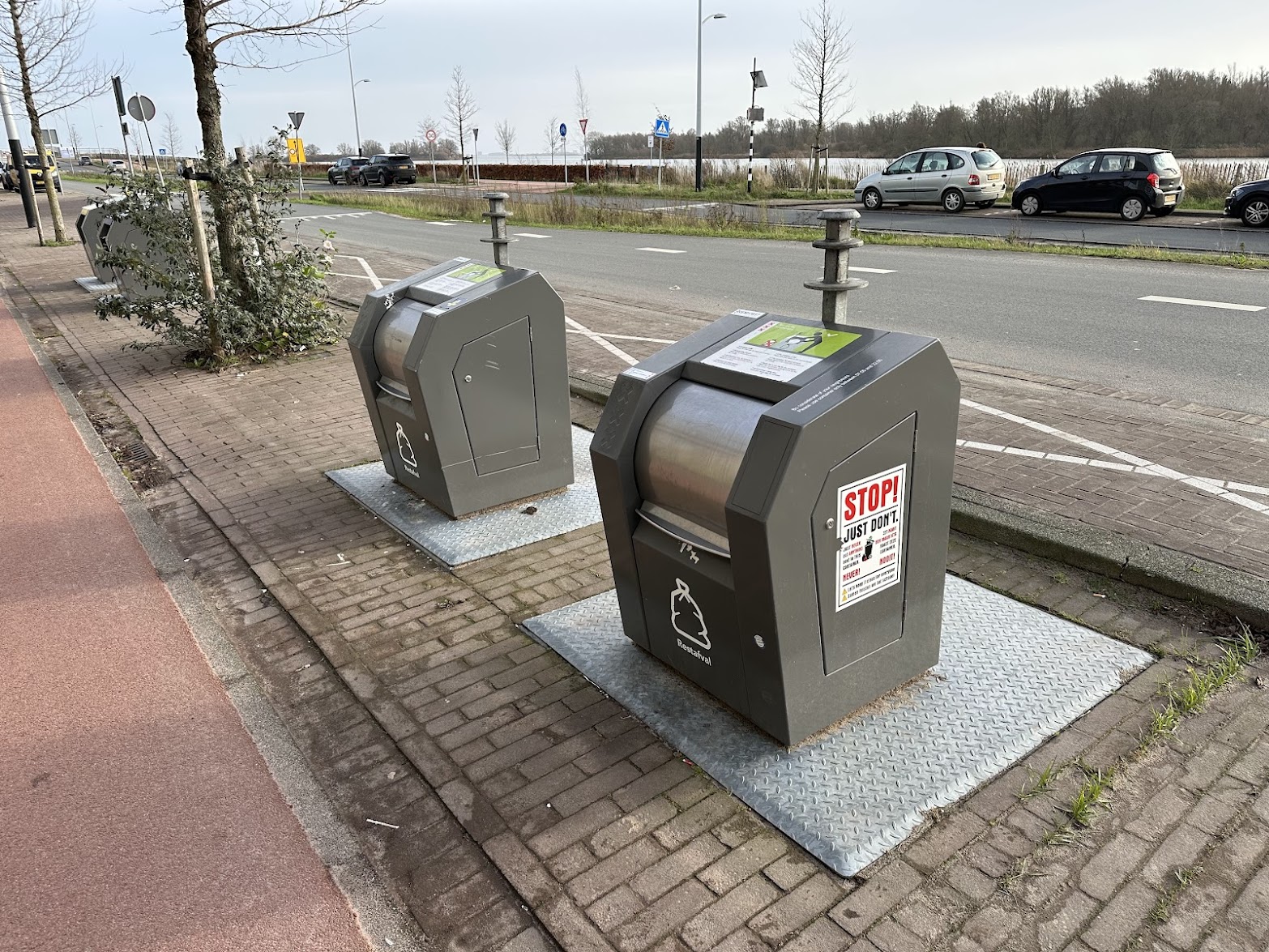

Afvalcontainers

Afvalcontainers vormen het belangrijkste “startpunt” van de afvallogistieke keten. Het zijn de containers op straat waar bewoners hun afval inleveren, en in andere wijken de containers die aan de straat gerold worden. Tegenwoordig zijn op veel plekken verschillende containers te vinden voor verschillende typen afval. De fijnmazigheid en toegankelijkheid van containers en de scheidingsmogelijkheden bepalen in hoge mate hoe goed afval in de rest van de keten gerecycled kan worden.

Repaircafés

In repaircafés kunnen mensen terecht om defecte elektronica te repareren en te voorkomen dat deze tussen het afval terechtkomt. Daarmee functioneren repaircafés als een alternatieve, preventieve schakel naast inzameling en verwerking.

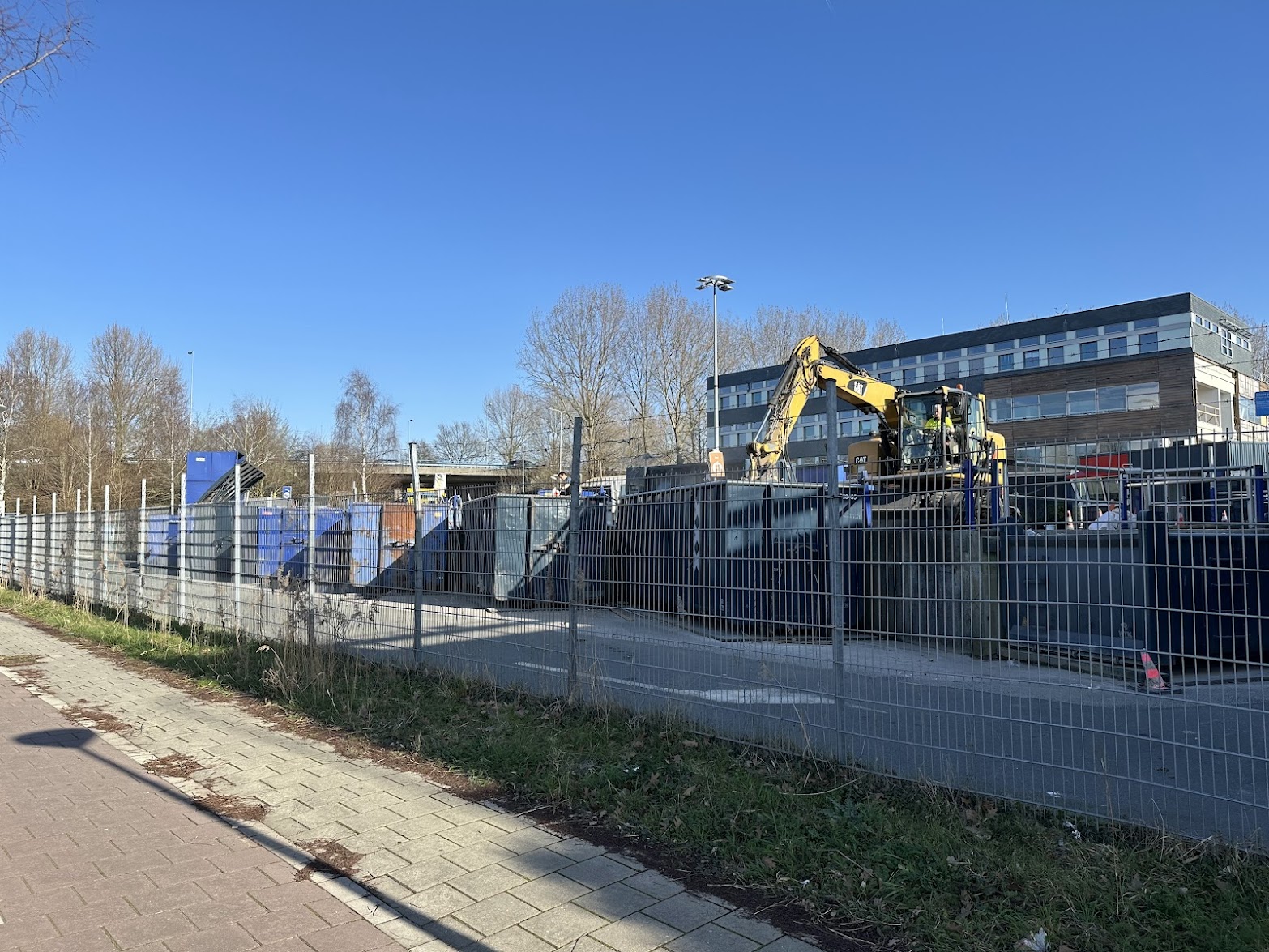

Overslagpunten

Overslagpunten zijn logistieke knooppunten waar afvalstromen worden gebundeld en van transportmiddel wisselen, bijvoorbeeld van inzamelwagen naar schip of vrachtwagen. Ze maken schaalvergroting en efficiënter transport mogelijk en beperken verkeersdruk in de stad. Overslagpunten zijn vaak gecombineerd met een recyclepunt waar bewoners zelf grofvuil en specifieke typen afval in kunnen leveren.

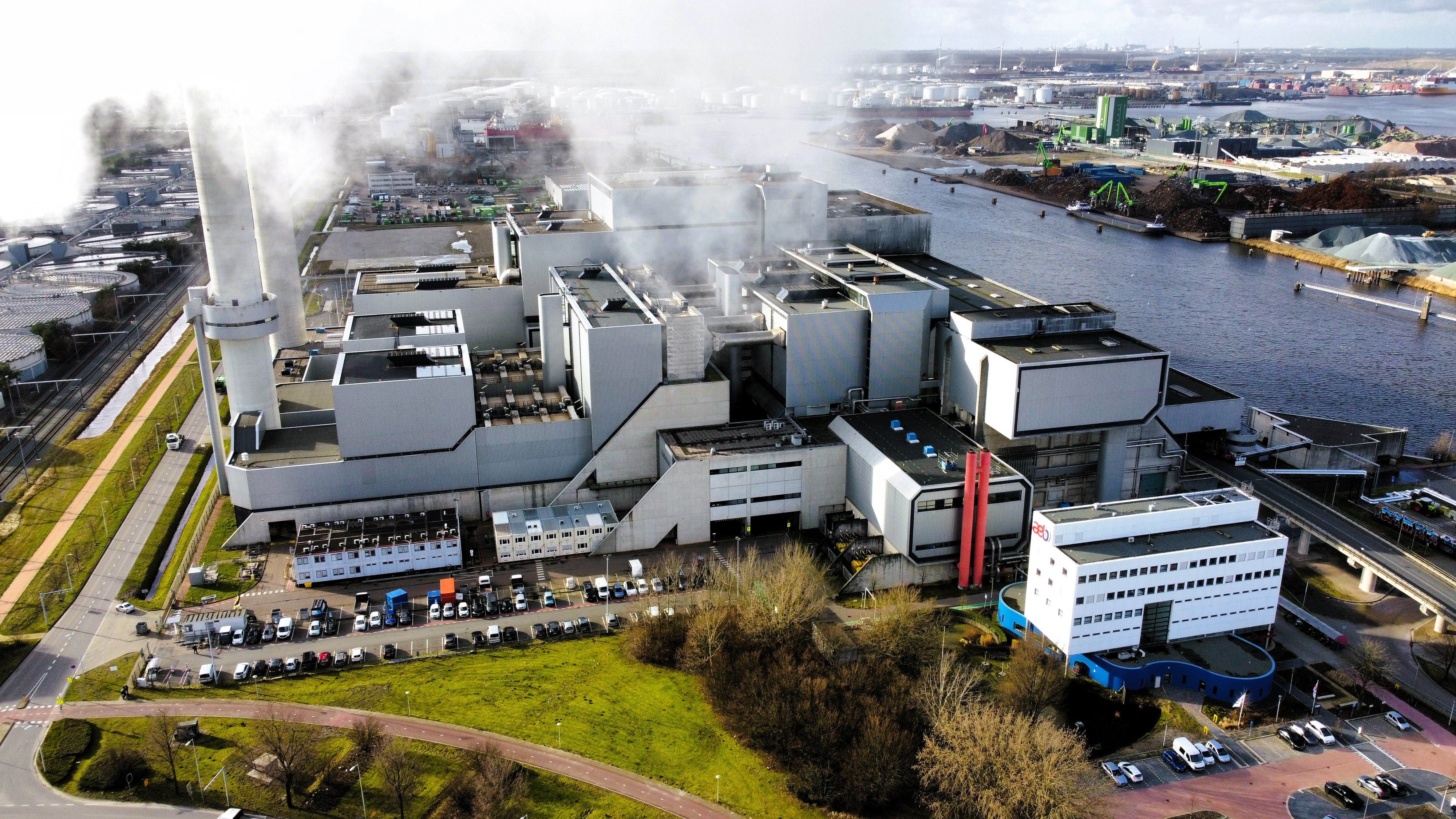

Afvalverwerkingscentrales

Afvalverwerkingscentrales verwerken ingezameld afval door verbranding, vergisting, nascheiding of andere technieken. Ze zetten afval om in energie, secundaire grondstoffen en reststromen. De keuzes die hier worden gemaakt bepalen hoeveel materiaal terugkeert in de keten en hoeveel definitief verloren gaat. De afvalcentrale in Amsterdam is in beheer van AEB.

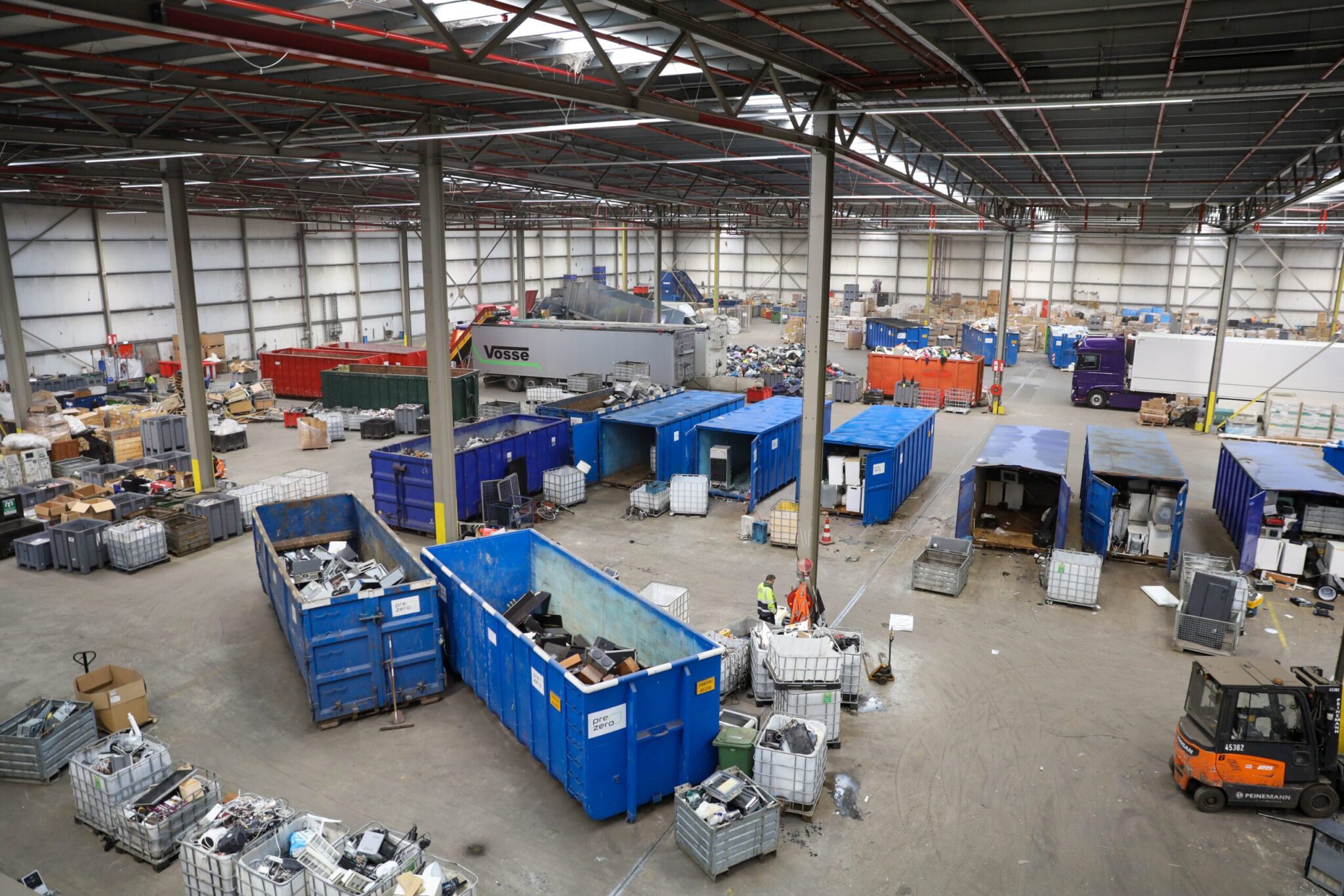

Re-/upcyclingsbedrijven

Re- en upcyclingsbedrijven zetten gesorteerde afvalstromen om in nieuwe materialen of producten. Recycling richt zich op materiaalterugwinning, terwijl upcycling waarde toevoegt door nieuwe toepassingen of hogere kwaliteit. Deze bedrijven vormen een hoogwaardige schakel tussen afvallogistiek en nieuwe productieketens.

Distributiecentra

Distributiecentra zijn grootschalige knooppunten waar goederen worden opgeslagen, gebundeld en opnieuw verdeeld. Ze sturen voorraadbeheer, transportplanning en doorstroming aan en vormen de ruggengraat van de goederenlogistiek. De meeste distributiecentra liggen net buiten de stad op goed bereikbare locaties.

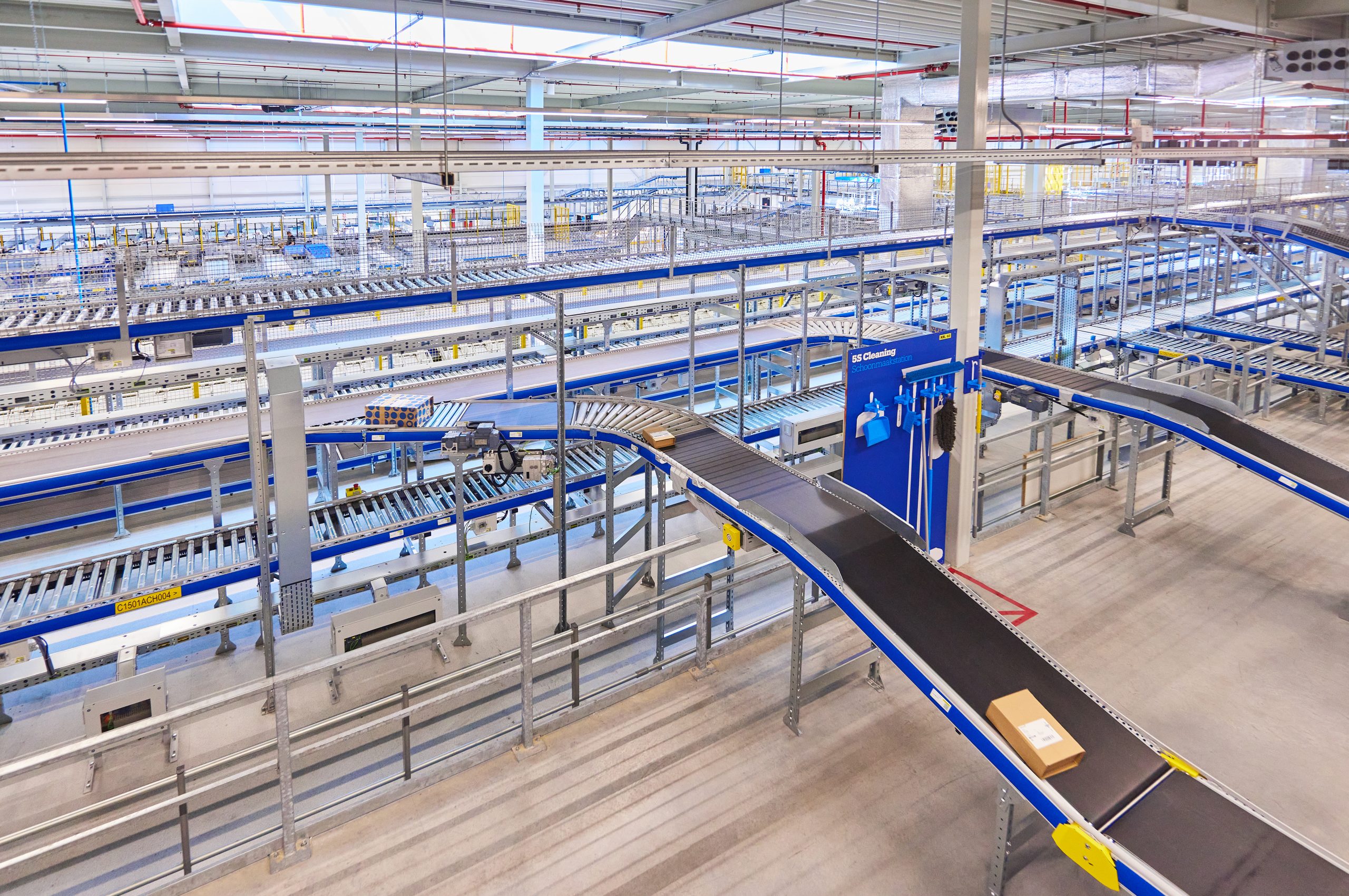

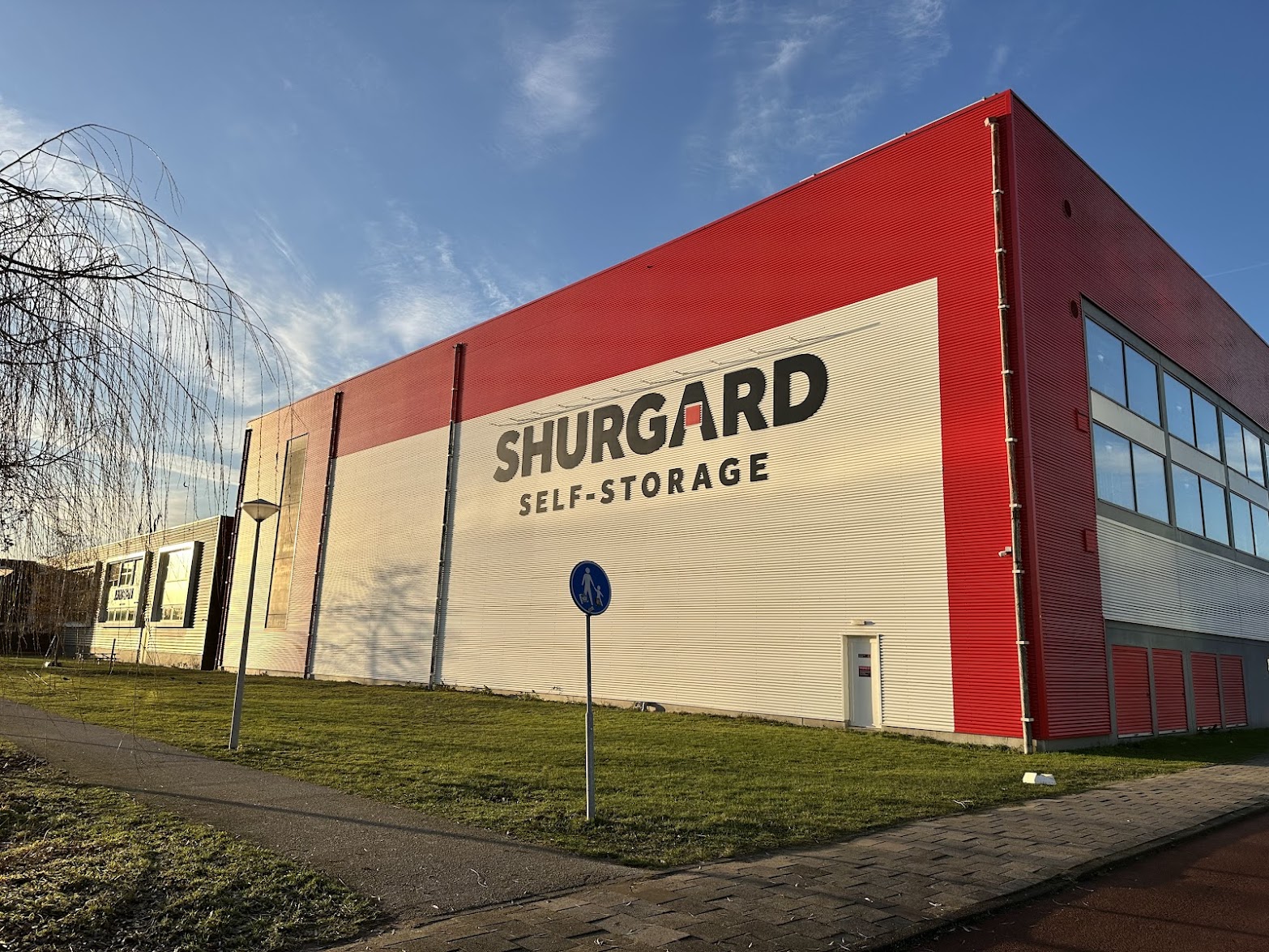

Fulfilmentcentra

Fulfilmentcentra zijn magazijnen die specifiek zijn ingericht voor e-commerce. Goederen worden hier per bestelling verzameld, verpakt en verzonden, met een sterke focus op snelheid en schaal. Ook retourstromen worden hier verwerkt.

Opslagruimte

Georganiseerde opslaglocaties waar materialen en goederen tijdelijk worden ondergebracht. Ze functioneren als een vorm van bufferruimte in materiële systemen, bijvoorbeeld voor het opvangen van seizoensgebonden voorraad of als tijdelijke opslag tijdens een verhuizing of andere overgangssituatie. Door te voorkomen dat elke ondernemer individueel opslagruimte moet realiseren kunnen toegewijde opslagsfaciliteiten bijdragen aan efficiënt ruimtegebruik.

Sorteercentra

Sorteercentra zijn logistieke faciliteiten waar pakketten en zendingen (automatisch) worden gesorteerd op bestemming en bezorgronde. Ze vormen een cruciale schakel tussen grootschalige distributie en fijnmazige stadsbezorging.

Wijkhubs

Wijkhubs zijn kleinschalige pakketpunten dicht bij de eindbestemming, waar goederen worden gebundeld voor de laatste kilometers. Meestal halen gebruikers zelf hun pakketjes te voet of met de fiets op bij wijkhubs, maar in sommige gevallen vindt vanuit deze hubs nog distributie plaats met bakfietsen of lichte elektrische voertuigen. Wijkhubs verminderen verkeersdruk en uitstoot in woonwijken.

Retail

Retail is het punt waar veel goederen de consument bereiken. Winkels ontvangen frequente leveringen binnen strikte tijdvensters en met beperkte laad- en losruimte, vaak via vrachtwagens of bestelbusjes.

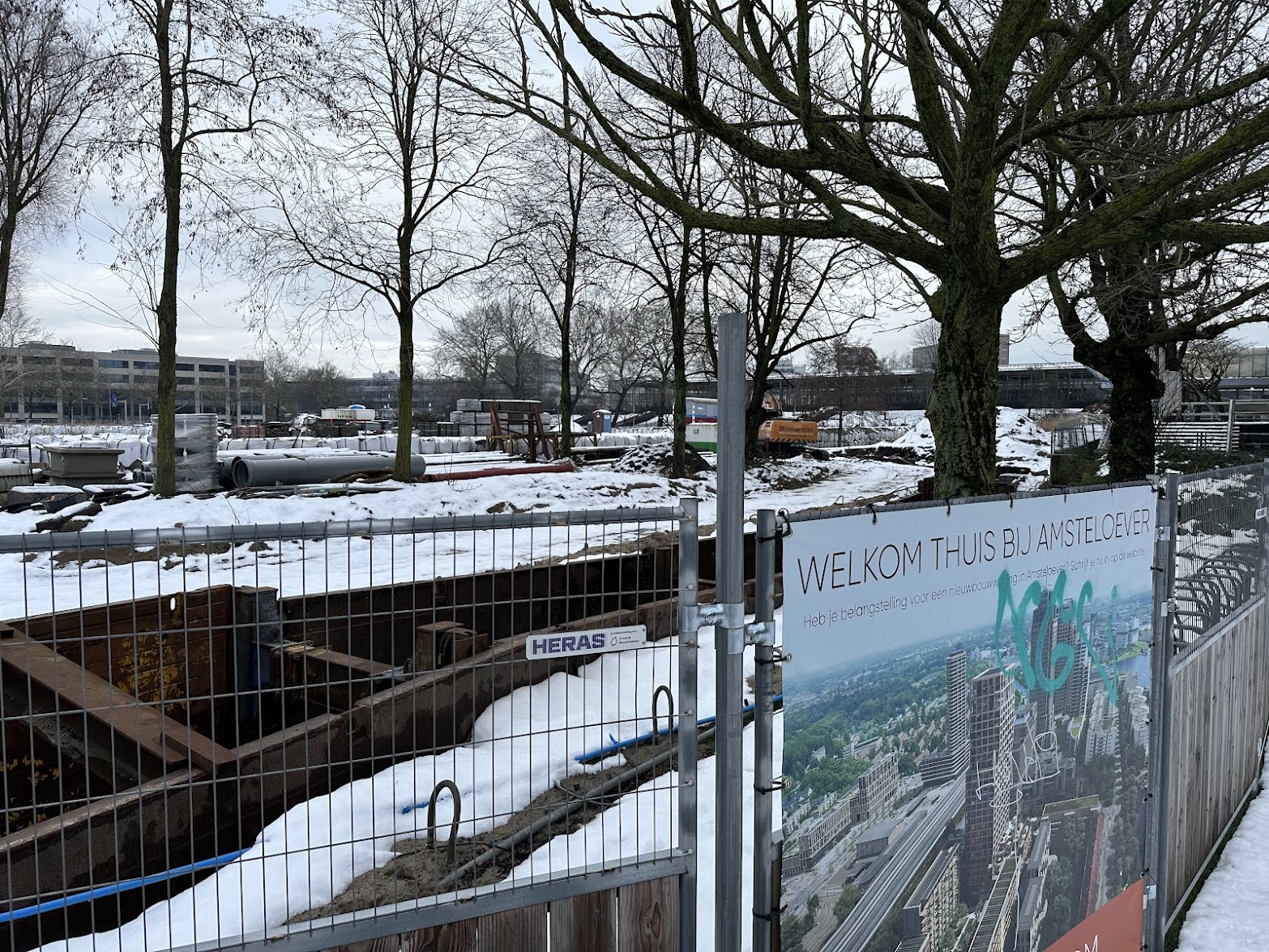

Bouwplaatsen

Een belangrijk deel van de stedelijke bouwlogistiek stroomt naar bouwplaatsen, waar in sommige gevallen hele wijken uit de grond gestampt worden en dus een grote (maar tijdelijke) behoefte aan bouwmaterialen is. Leveringen zijn vaak tijdkritisch en ruimte op locatie is beperkt, waardoor just-in-time logistiek noodzakelijk is. Onvoldoende afstemming leidt snel tot vertragingen, veiligheidsrisico’s en extra verkeersdruk in de omgeving.

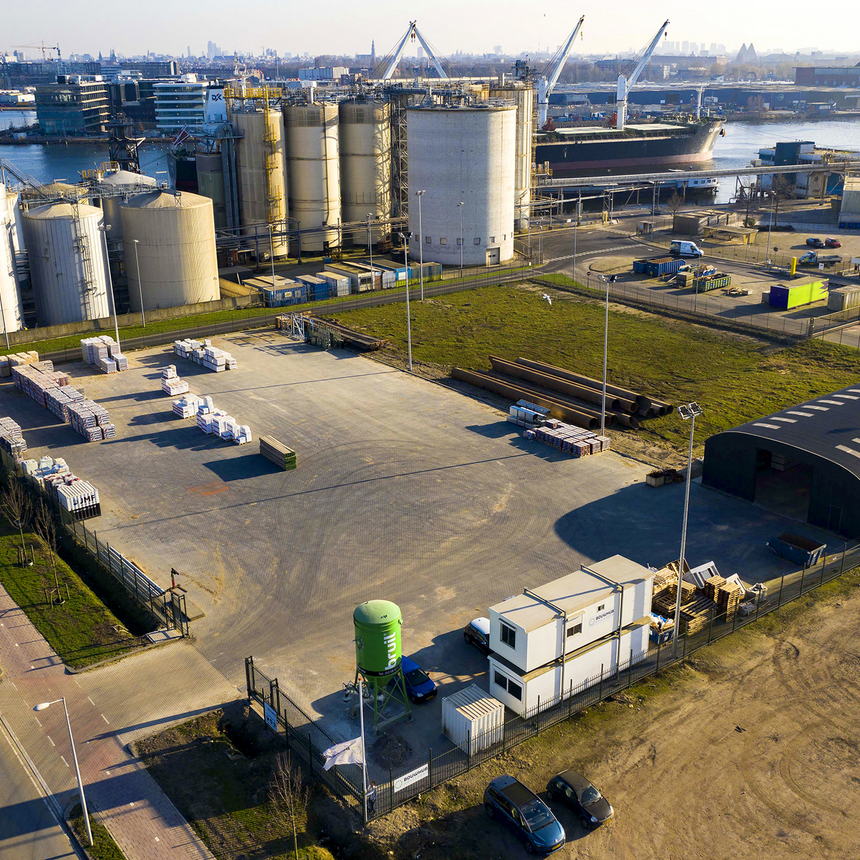

Bouwhubs

Bouwhubs fungeren als tussenstations waar bouwmaterialen worden verzameld, gecontroleerd en voorbereid voordat ze naar de bouwplaats gaan. Ze maken bundeling van transport mogelijk en ontkoppelen bouwlogistiek van stedelijke piekmomenten. Daarnaast faciliteren ze retourstromen, hergebruik en efficiëntere planning.

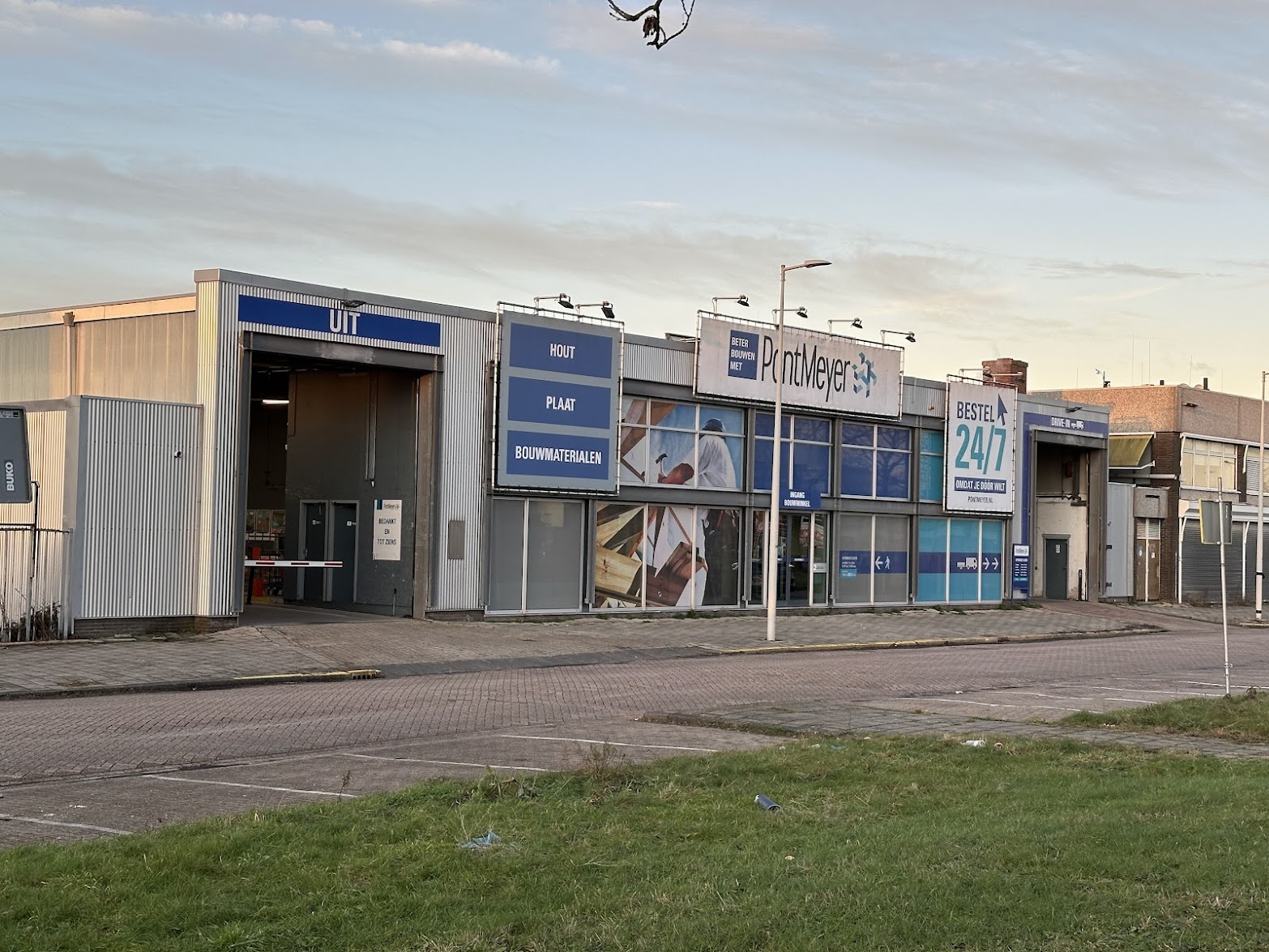

Bouwmarkten en -leveranciers

Bouwmarkten en bouwleveranciers zijn plekken in de stad waar waar voor kleine tot middelgrote (ver)bouwprojecten bouwmaterialen kunnen worden aangeschaft.

Bedrijven

Bedrijven functioneren in steden als Amsterdam vooral als afnemers van goederen en materialen. Grotere bedrijven worden doorgaans beleverd via vaste logistieke routes, terwijl kleine en middelgrote ondernemingen hun inkopen vaak zelf verzorgen. De beperkte maakbedrijven die nog in de stad aanwezig zijn, produceren vooral maatwerk en leveren dit meestal rechtstreeks aan afnemers, bijvoorbeeld met eigen of ingehuurde bestelbusjes.

Huishoudens

Huishoudens vormen het eindpunt van veel goederen- en voedselstromen, maar ook het begin van afvallogistiek. Individuele bestellingen en bezorgmomenten maken deze schakel fijnmazig en moeilijk te bundelen.

Vliegveld

Vliegveld functioneren als internationale logistieke knooppunten, voornamelijk voor tijdkritische, waardevolle en lichte goederen. Luchtvracht vereist snelle doorstroming, strikte beveiliging en nauwkeurige afstemming met wegtransport. Deze schakel verbindt mondiale netwerken met regionale en stedelijke distributie.

Haven

De haven is een grootschalig logistiek knooppunt waar goederen via zee en binnenvaart worden aangevoerd, opgeslagen, bewerkt en verder verspreid. Naast overslag vindt binnen het havengebied zelf veel logistieke en industriële activiteit plaats, waaronder opslag, assemblage en verwerking van goederen. Door de strategische ligging fungeert de haven als schakel tussen mondiale handelsstromen, regionale distributie en lokale productie, waarbij watergebonden transport kan bijdragen aan het verminderen van wegverkeer richting de stad.

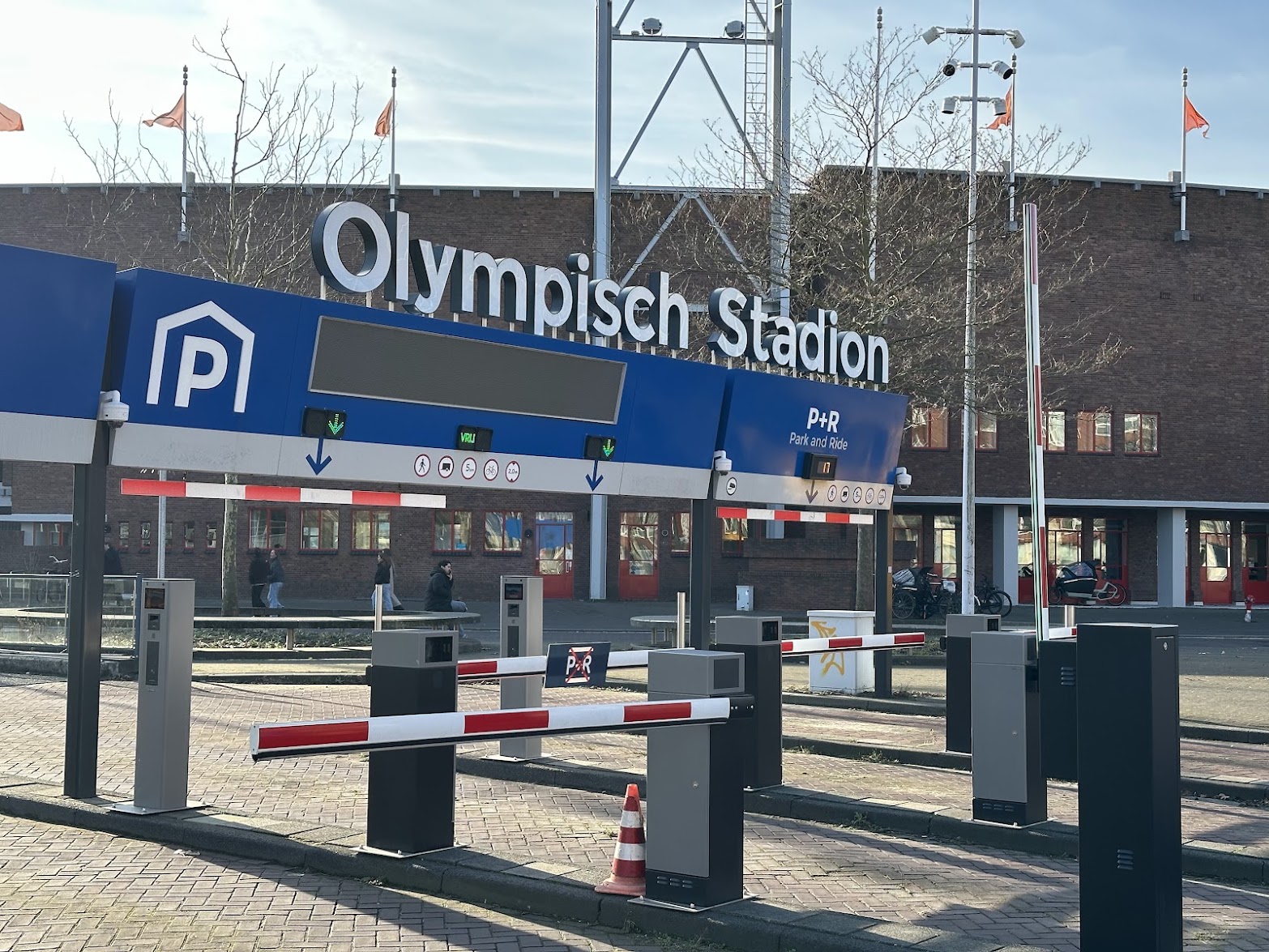

P+R

P+R-locaties zijn overstappunten aan de rand van de stad waar reizigers de auto parkeren en verder reizen met OV, fiets of te voet. Ze verminderen het autoverkeer in de stad en helpen druk op straatparkeren te beperken.

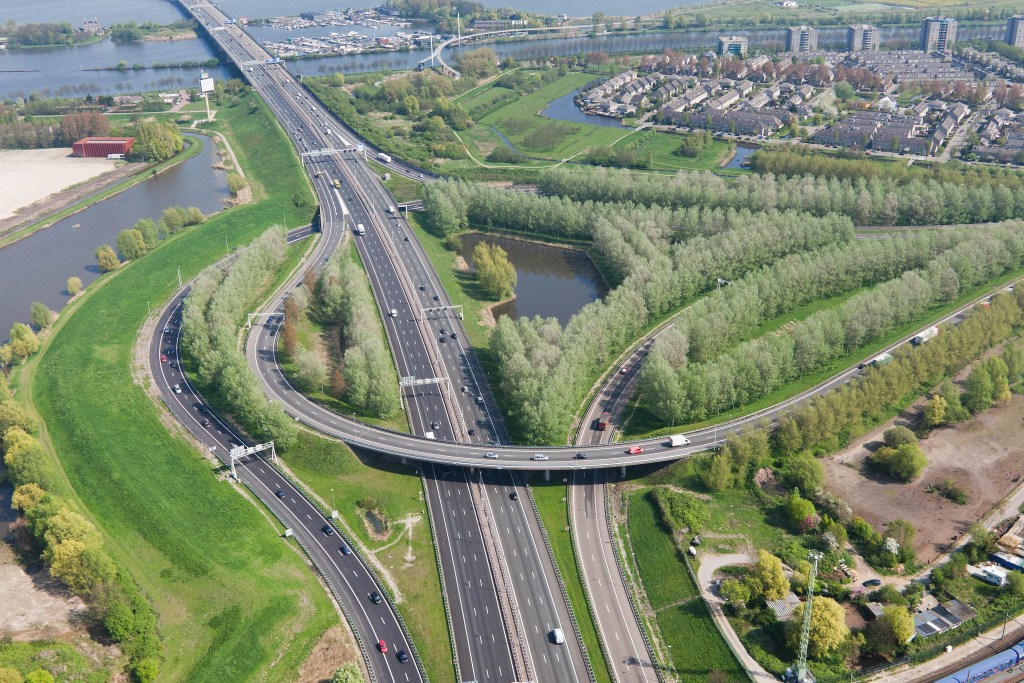

Verkeersknooppunten

Verkeersknooppunten zijn plekken waar snelwegen en provinciale wegen samenkomen. Ze zorgen dat wegverkeer geleidelijk en veilig van snelheid kan veranderen zonder dat de doorstroming op snelwegen gestremd wordt.

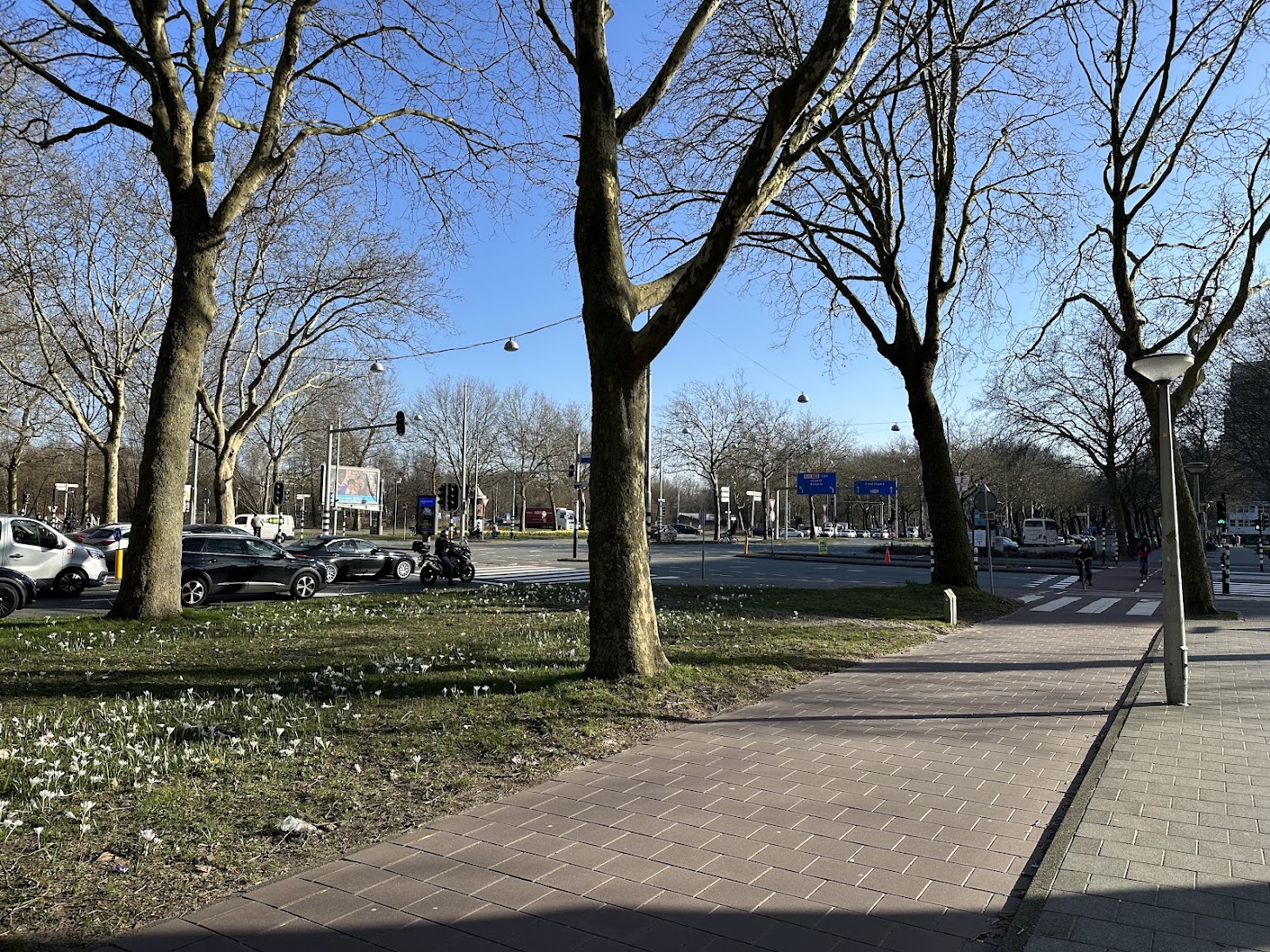

Hoofdkruispunten

Hoofdkruispunten zijn grote kruisingen op stedelijke hoofdroutes waar veel modaliteiten samenkomen (auto, OV, fiets, voet). Ze zijn vaak voorzien van verkeersregelinstallaties (stoplichten), die zo zijn afgesteld dat de doorstroming optimaal blijft.

Gebiedsontsluitingskruispunten

Gebiedsontsluitingskruispunten verbinden wijk- of gebiedsontsluitingswegen met het onderliggende wegennet. Ze zijn vaak voorzien van verkeersregelinstallaties (stoplichten) en zorgen voor een logische overgang tussen verschillende netwerken, waarop andere verkeersregels gelden.

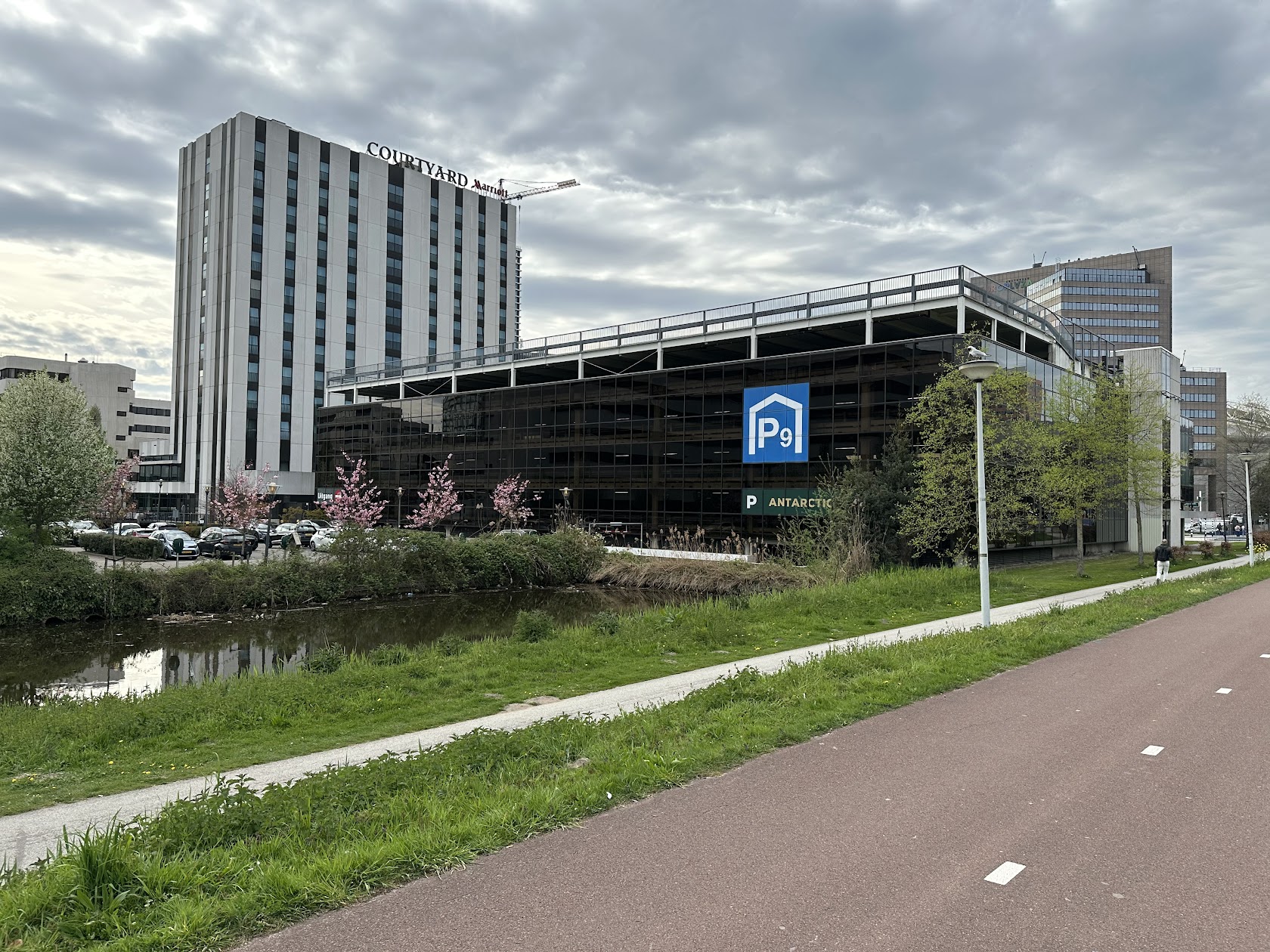

Parkeergarages

Parkeergarages bundelen autoparkeren op één plek en kunnen de druk op straatparkeren verminderen. Ze werken als “opslag” in het mobiliteitssysteem en beïnvloeden looproutes, bezoekersstromen en de autotoegankelijkheid van gebieden.

Kruisingen

Kruisingen op buurtniveau regelen de lokale verkeersafwikkeling. Het zijn kleine kruisingen waar relatief weinig verkeer samenkomt en weinig aanvullende infrastructuur (borden, stoplichten, etc.) nodig is om het verkeer in goede banen te leiden.

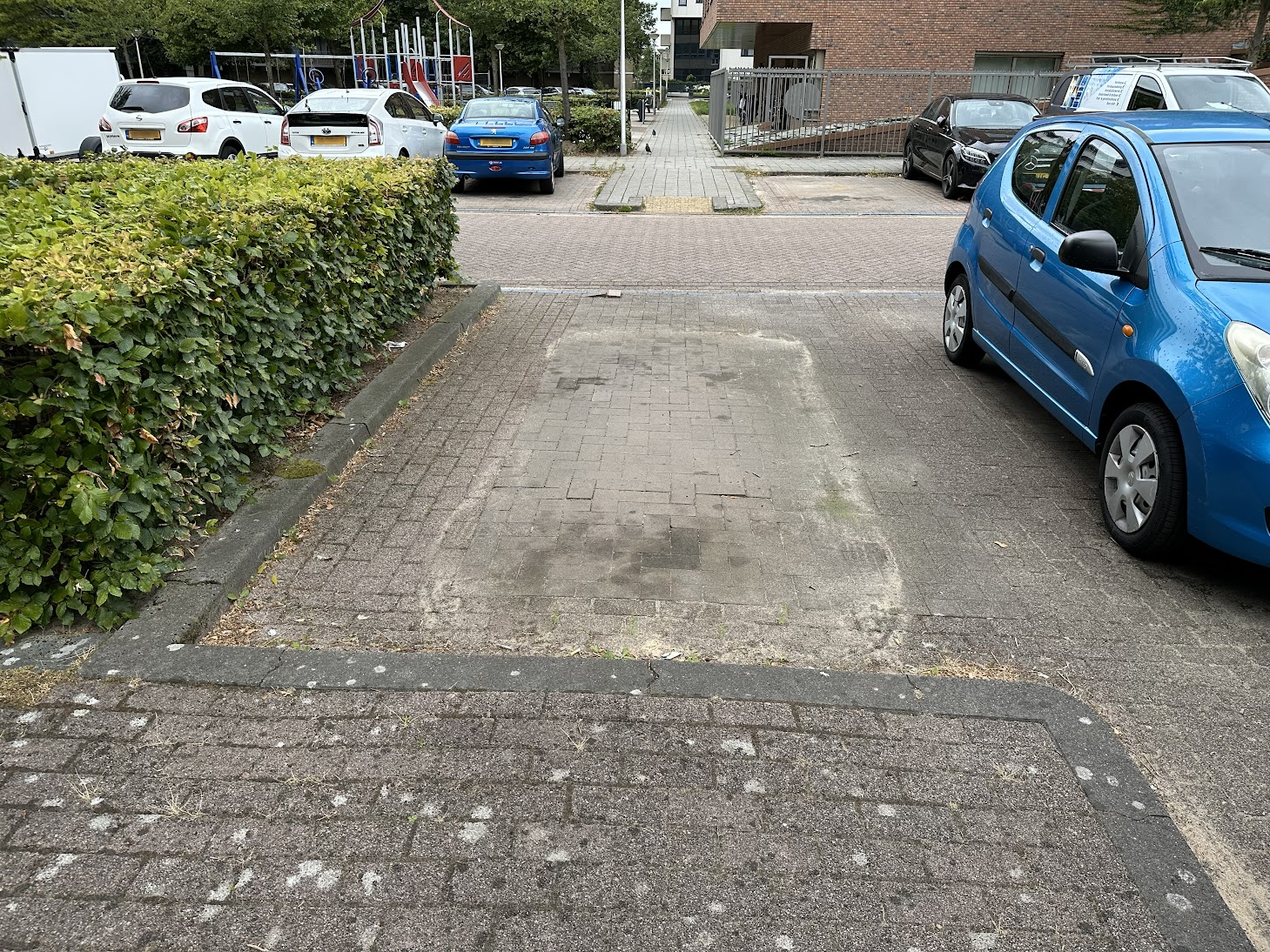

Straatparkeren

Straatparkeren is de fijnmazige “opslag” van auto’s in de openbare ruimte. Het concurreert met ruimte voor groen, fietsparkeren en stoepen, en beïnvloedt direct de kwaliteit van de straat en de loop- en zichtveiligheid.

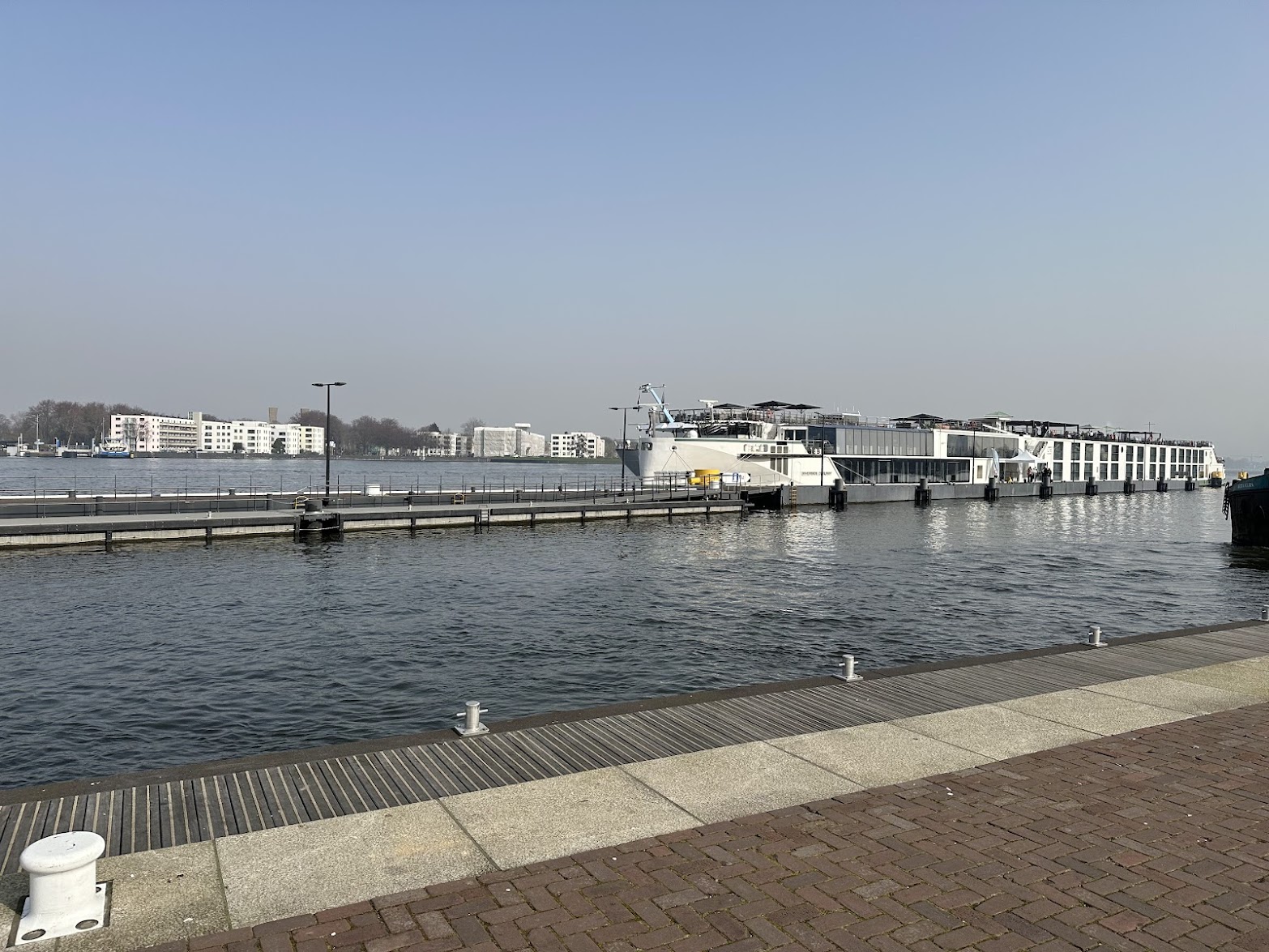

Cruisehavens

Cruisehavens zijn internationale aankomstpunten voor passagiers over zee. Ze genereren piekstromen van bezoekers en vragen om goede koppelingen naar OV, taxi en looproutes, én om afstemming met de ruimtelijke draagkracht van de stad.

Ferryterminals

Ferryterminals zijn knooppunten voor passagiersverbindingen over water. Zeeveerverbindingen vormen een alternatief voor (met name korte-afstand-)vluchten en stellen passagiers in de gelegenheid tegen betaling hun voertuig mee te nemen.

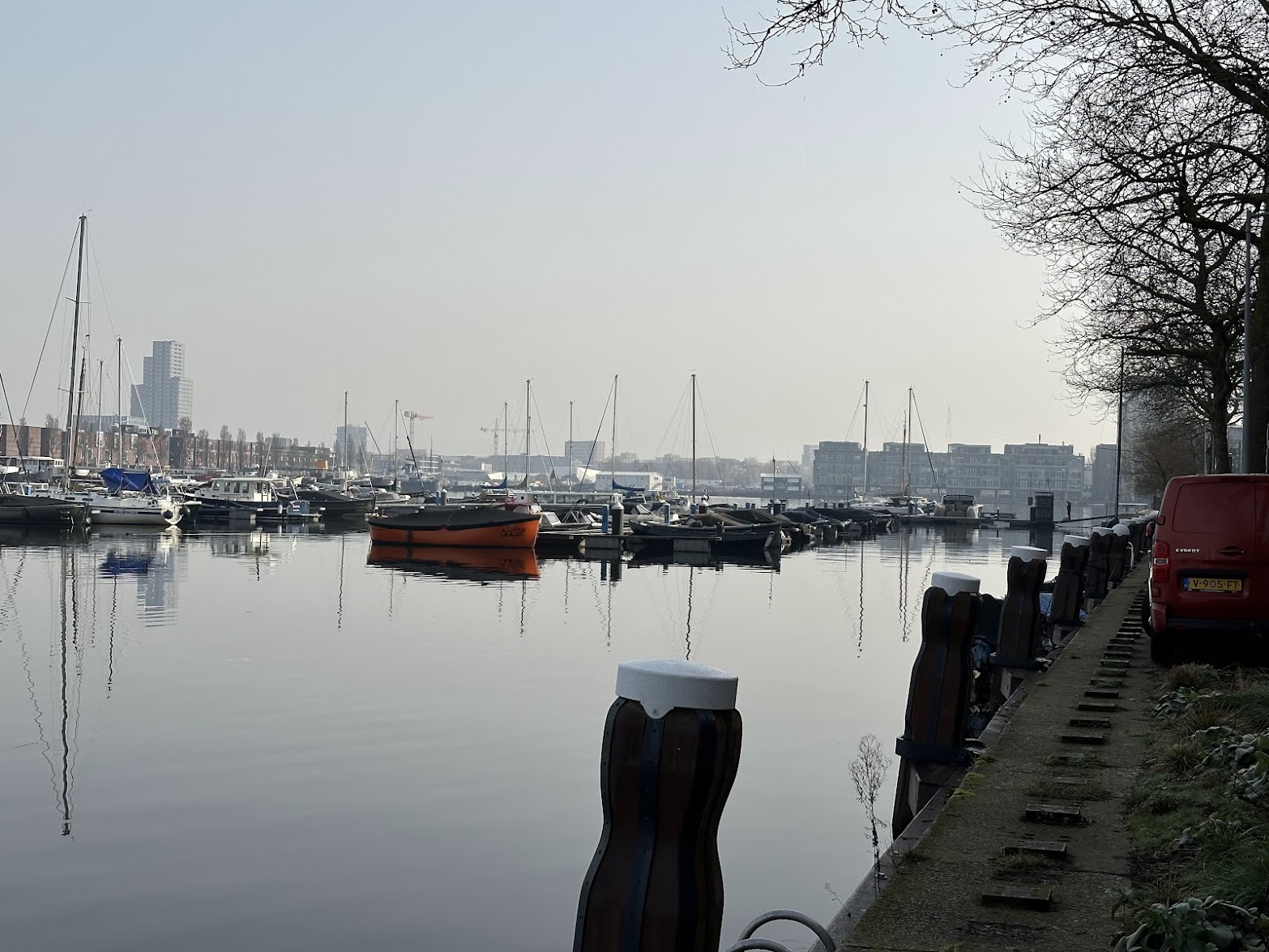

Verblijfshavens

Verblijfshavens zijn plekken in de stad waar passagiersvaart aanlegt en verblijft (bijv. rondvaart, dagrecreatie of ligplaatsen met verblijf). Ze koppelen watermobiliteit aan stedelijke bestemmingen en hebben primair een recreatieve functie.

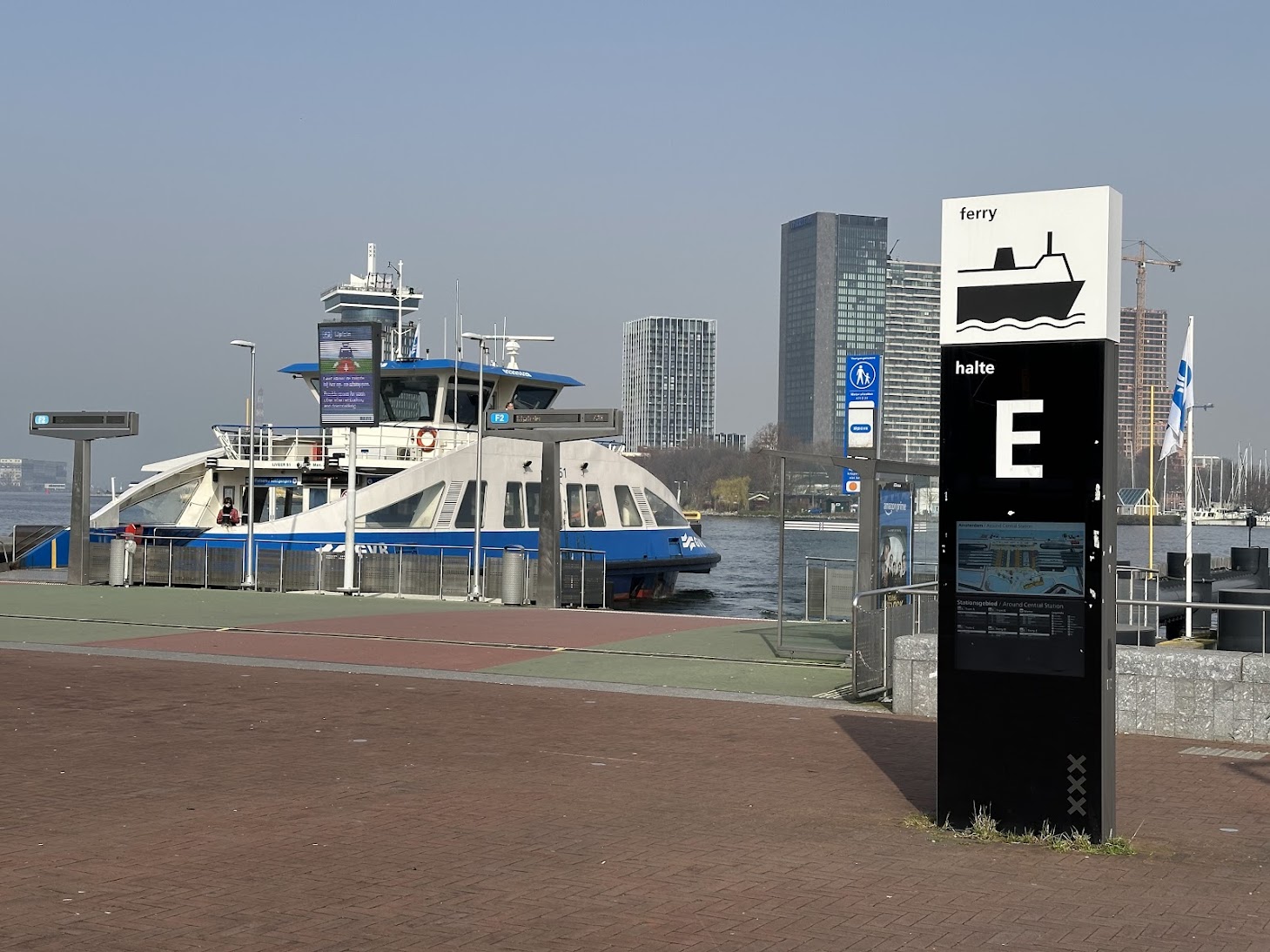

Aanlegplaatsen

Aanlegplaatsen zijn lokale stop- of opstapplekken voor watervervoer, zoals ponten of kleine passagiersdiensten.

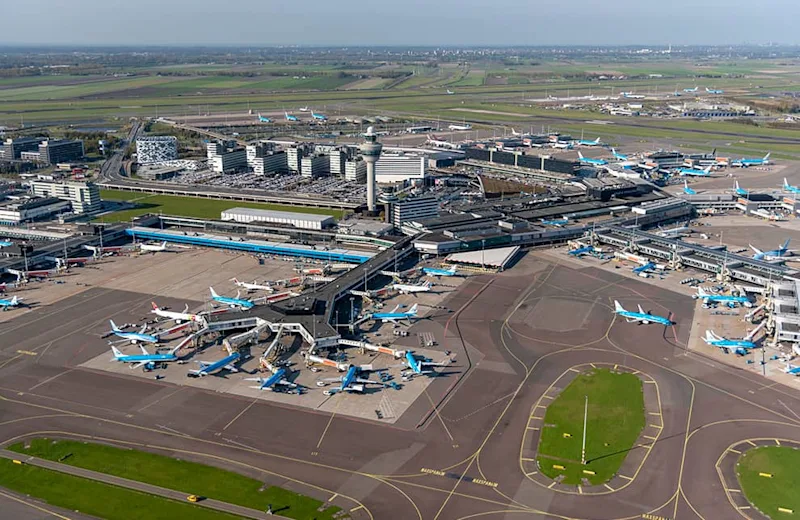

Internationale hubvliegvelden

Internationale hubvliegvelden verbinden de stad met wereldwijde netwerken via overstappen en lange-afstandsverbindingen. Dit type vliegveld verwerkt dagelijks enorme passagiersstromen en vraagt daarom om hoogwaardige ontsluiting via zowel rail als weg.

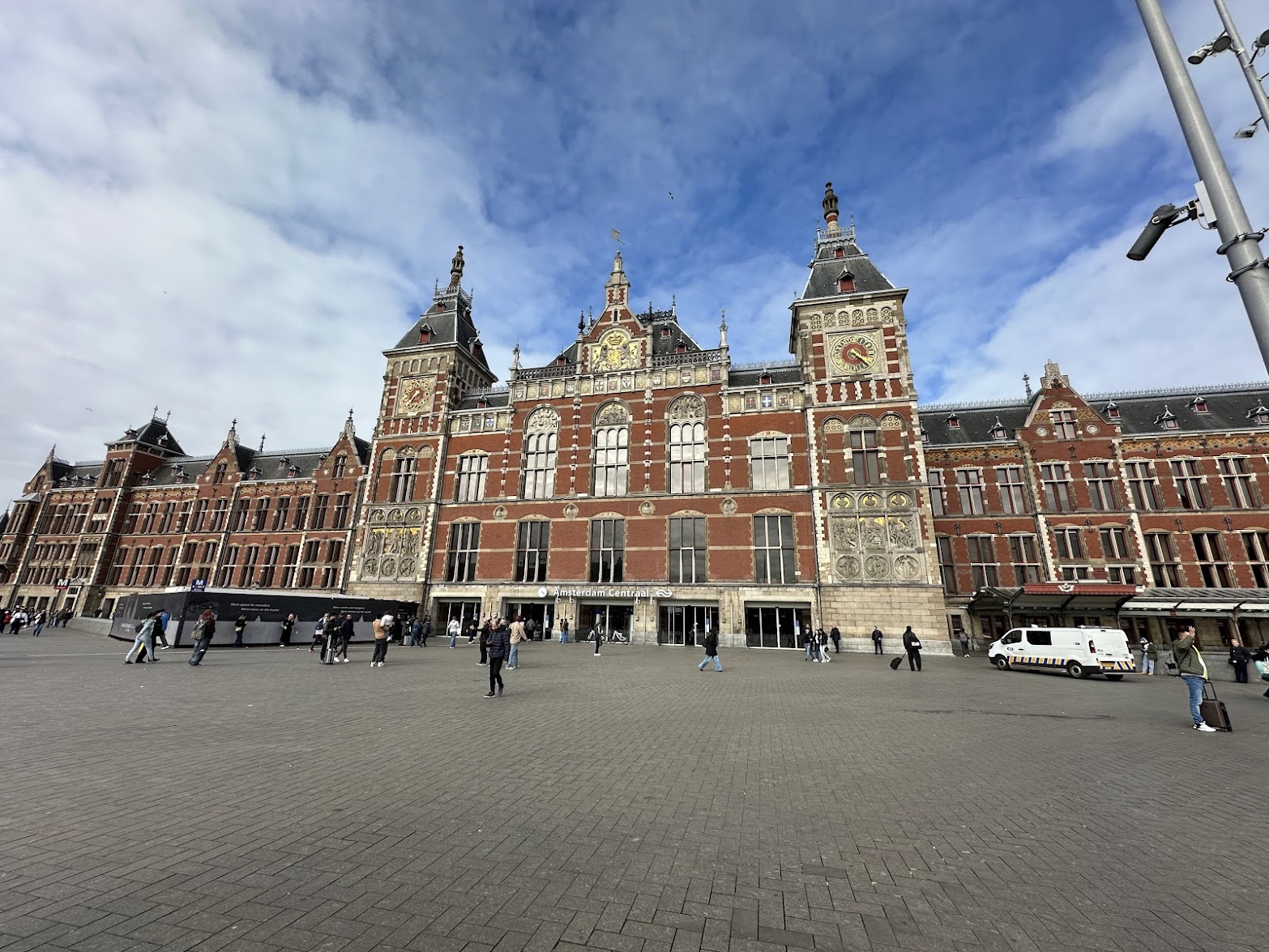

Internationale intercitystations

Internationale intercitystations zijn toegangspoorten voor grensoverschrijdend treinverkeer op continentale schaal. Ze functioneren als multimodale hubs waar lopen, metro/tram/bus, fiets en taxi samenkomen.

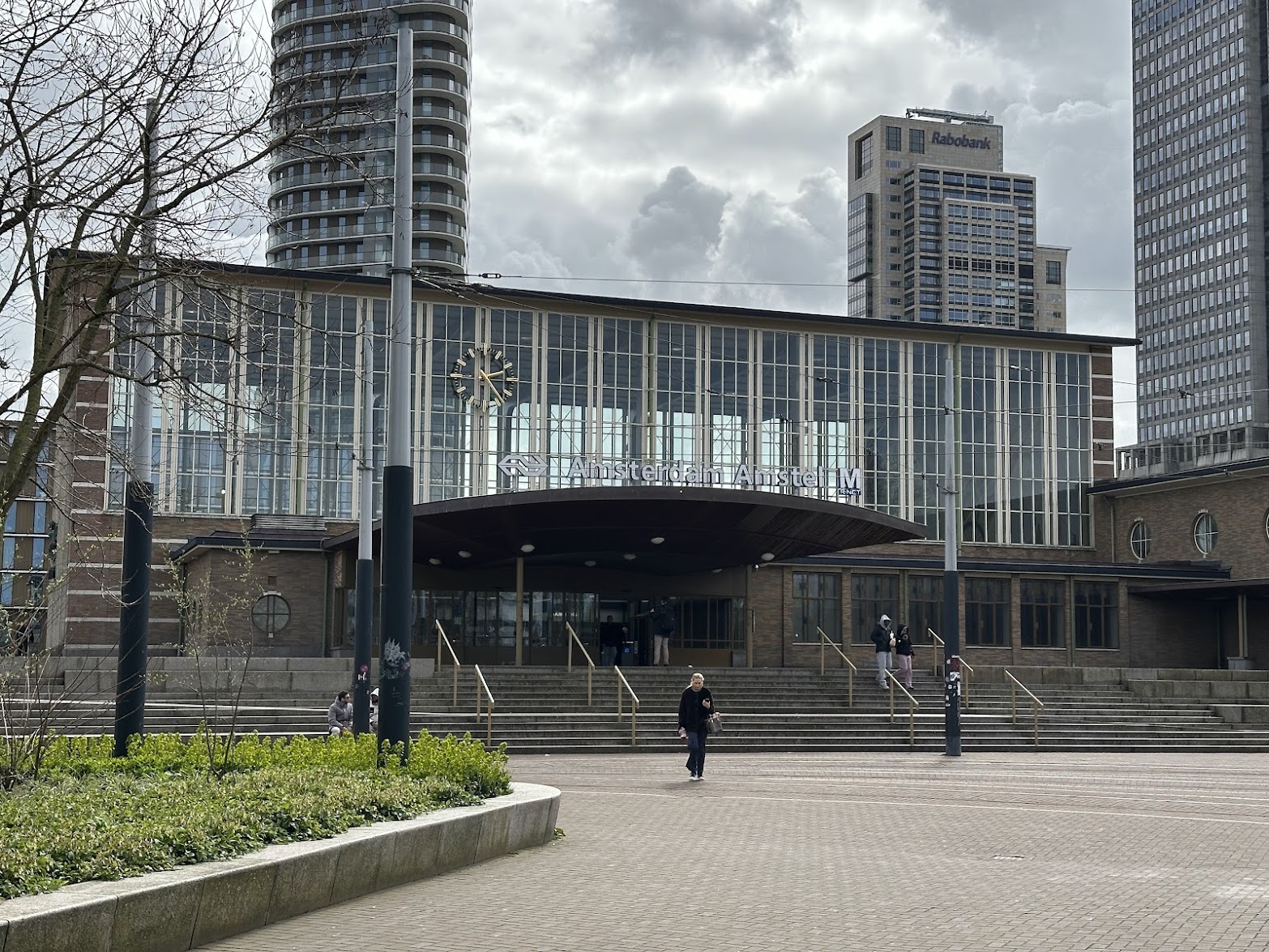

Intercitystations

Intercitystations verbinden de stad met het nationale netwerk en concentreren grote reizigersstromen. Ze zijn belangrijke op- en overstappunten.

Treindepots

Treindepots zijn onderhouds- en opstellocaties voor materieel. Ze zijn essentieel voor betrouwbaarheid van de dienstregeling en bepalen mede de operationele capaciteit van het spoor, maar zijn voor reizigers meestal “onzichtbare” schakels.

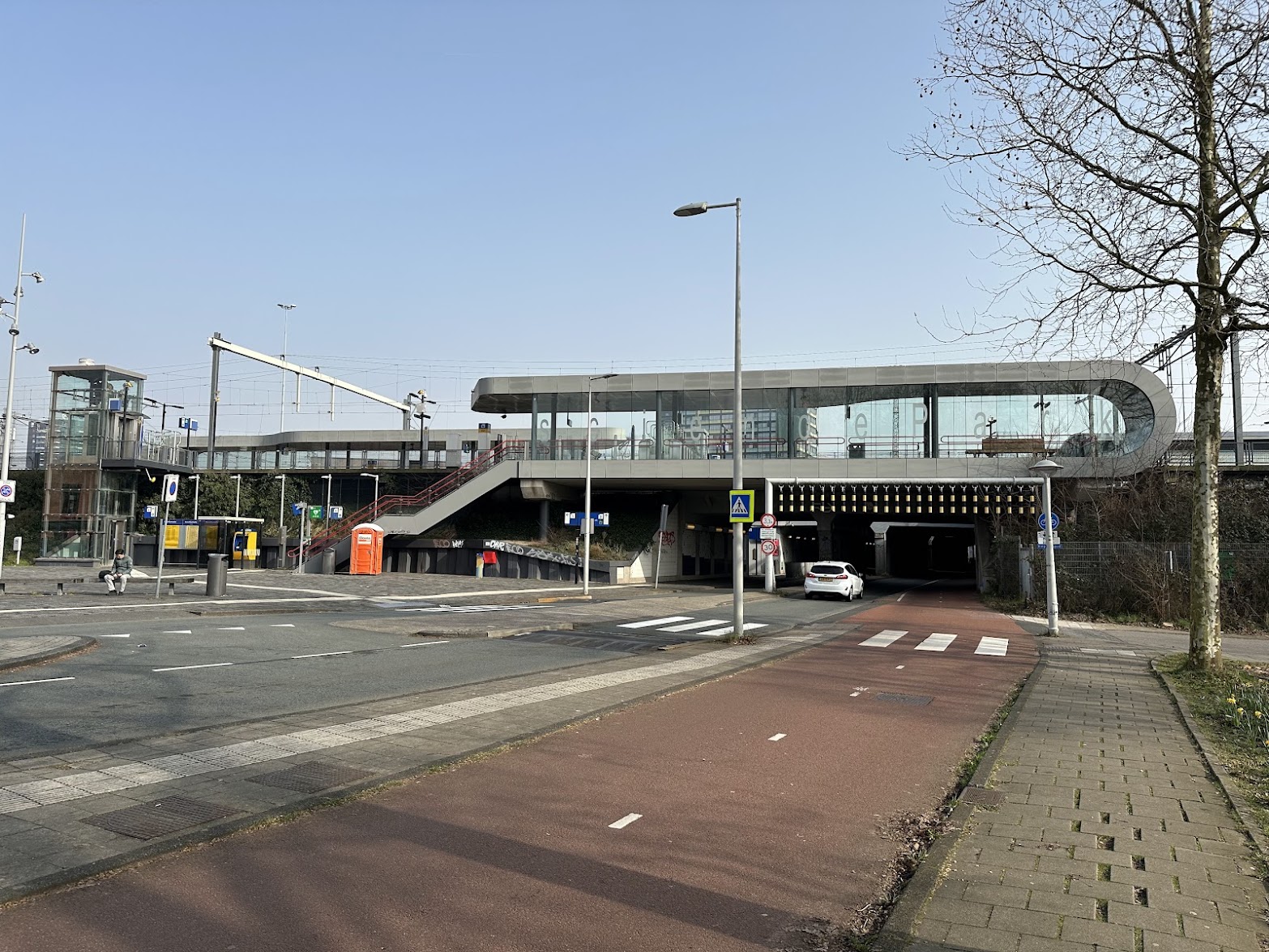

Sprinterstations

Sprinterstations bedienen regionale en stedelijke verplaatsingen met hogere frequentie en kortere afstanden. Ze functioneren als belangrijke toegangspoorten voor wonen-werken in het daily urban system en zijn sterk verweven met fiets- en looproutes in de omgeving.

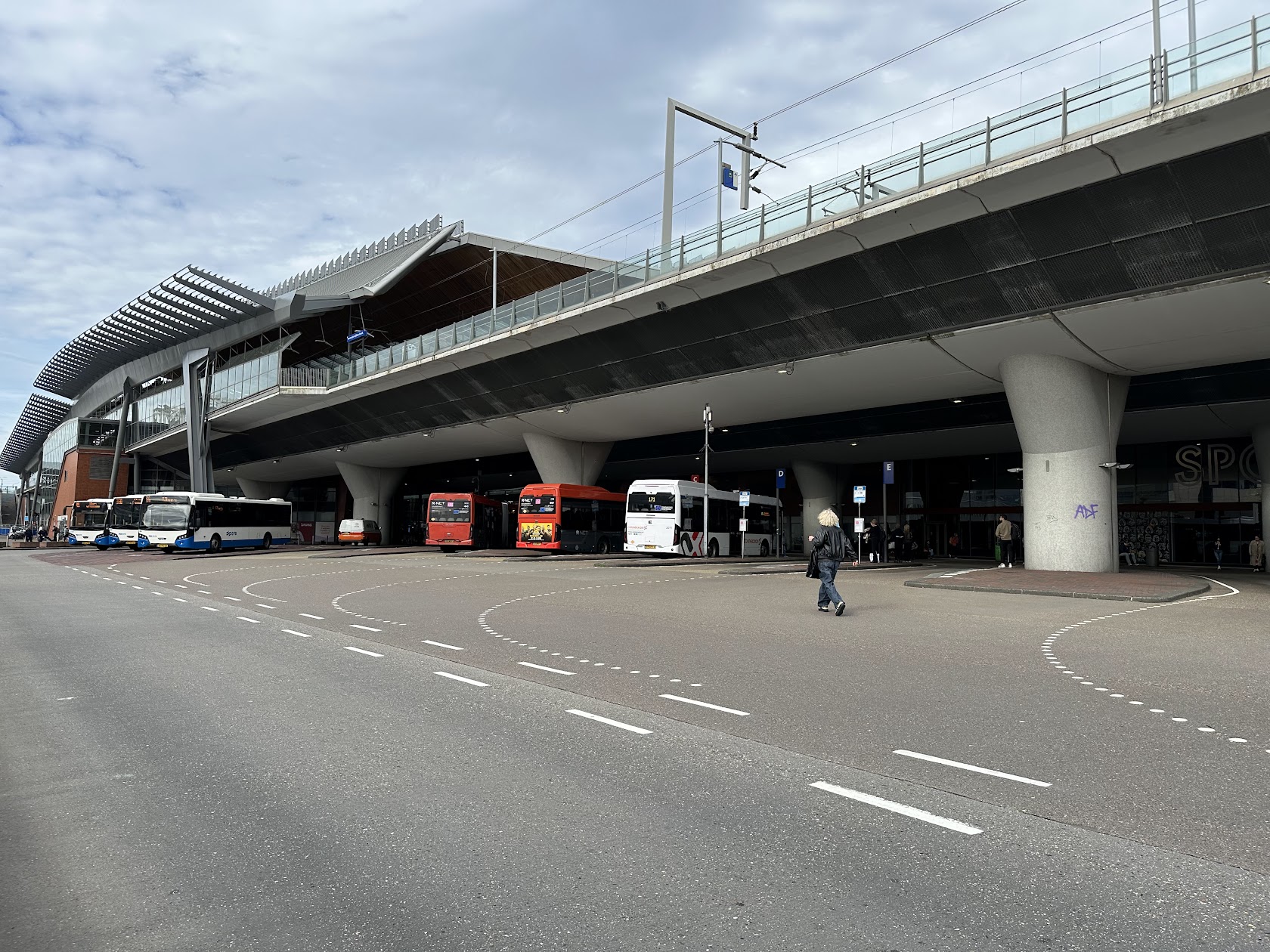

Busstations

Busstations zijn overstappunten waar meerdere buslijnen samenkomen, vaak als schakel tussen regio en stad. Het zijn relatief grote vervoersknooppunten waar verkeer van en naartoe beweegt.

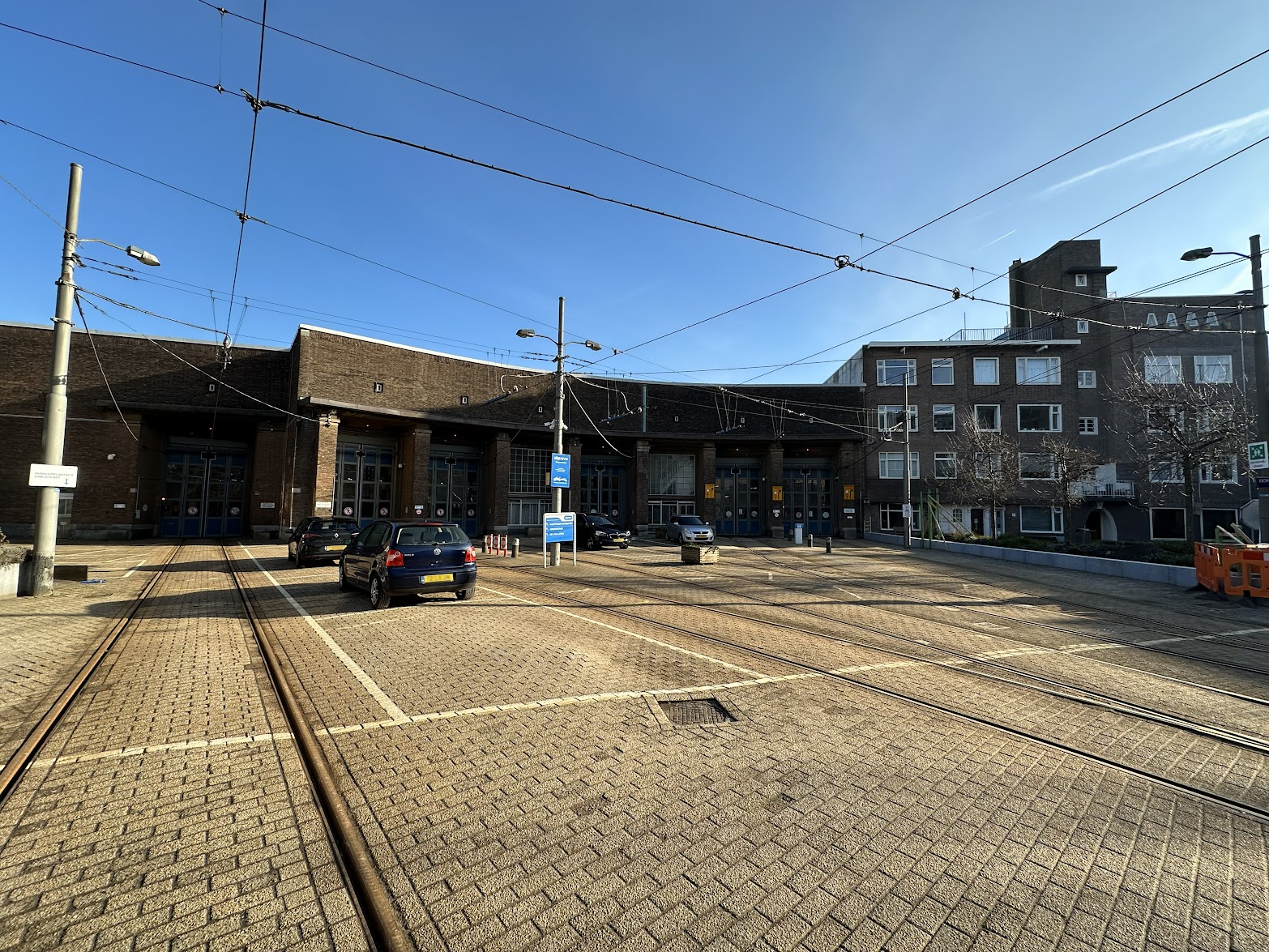

Bus- en tramremises

Bus- en tramremises zijn extensieve stalling- en onderhoudslocaties voor bussen en trams, die voldoende nabij de stad moeten zijn gelegen om de dienstregeling betrouwbaar op tijd aan te kunnen laten vangen.

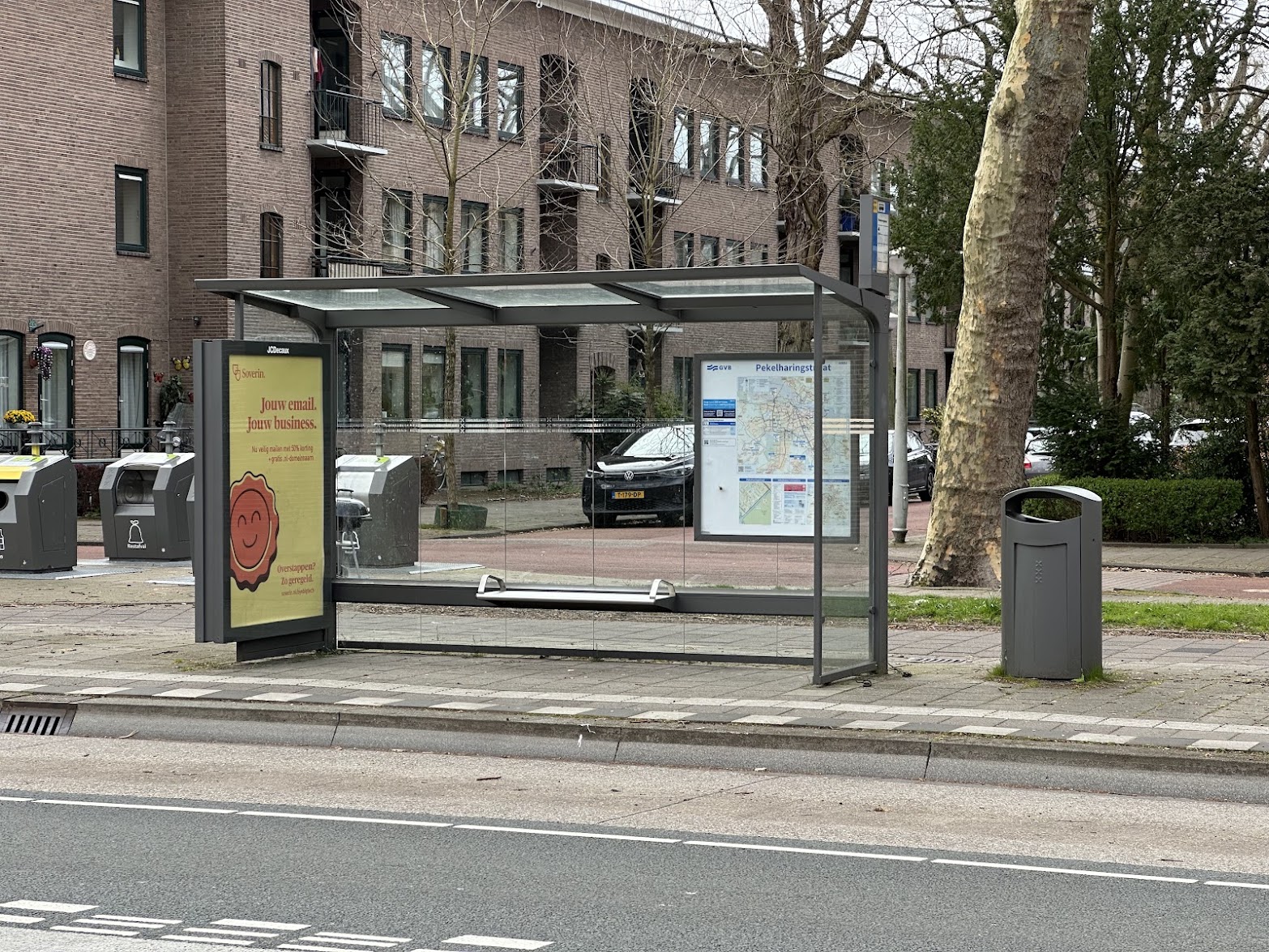

Bus- en tramhaltes

Haltes zijn de fijnmazige toegangspunten tot het OV in de wijk. Om deze haltes goed te laten functioneren zijn bereikbaarheid te voet, veiligheid, comfortabel kunnen wachten, toegankelijkheid en betrouwbare reisinformatie van belang.

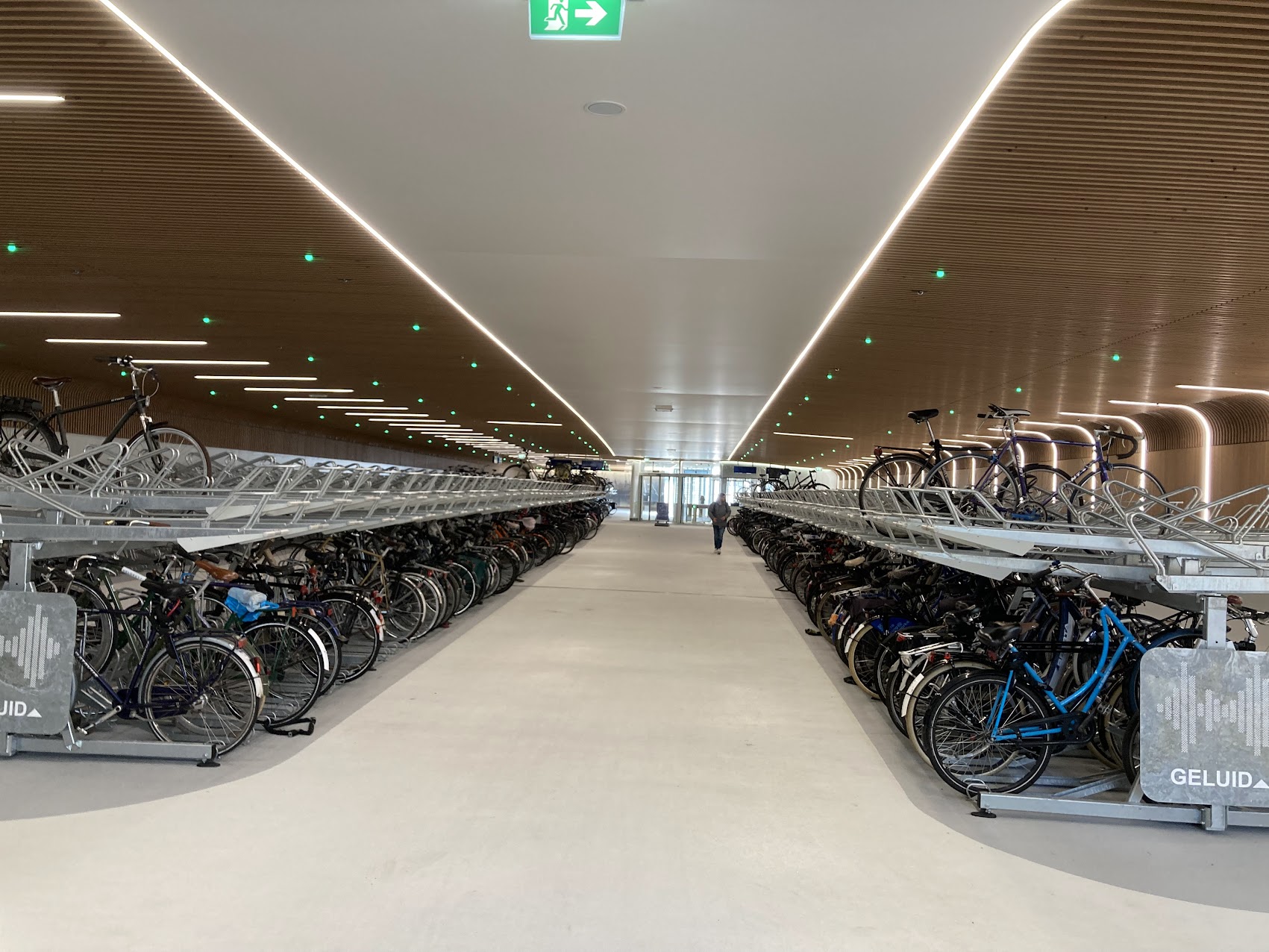

Stedelijke fietsenstallingen

Stedelijke fietsenstallingen vangen grote fietsvolumes op en maken efficiënte ketenmobiliteit mogelijk (fiets → OV). Ze verminderen fietschaos op straat, maar vragen om slimme routing, beheer en sociale veiligheid.

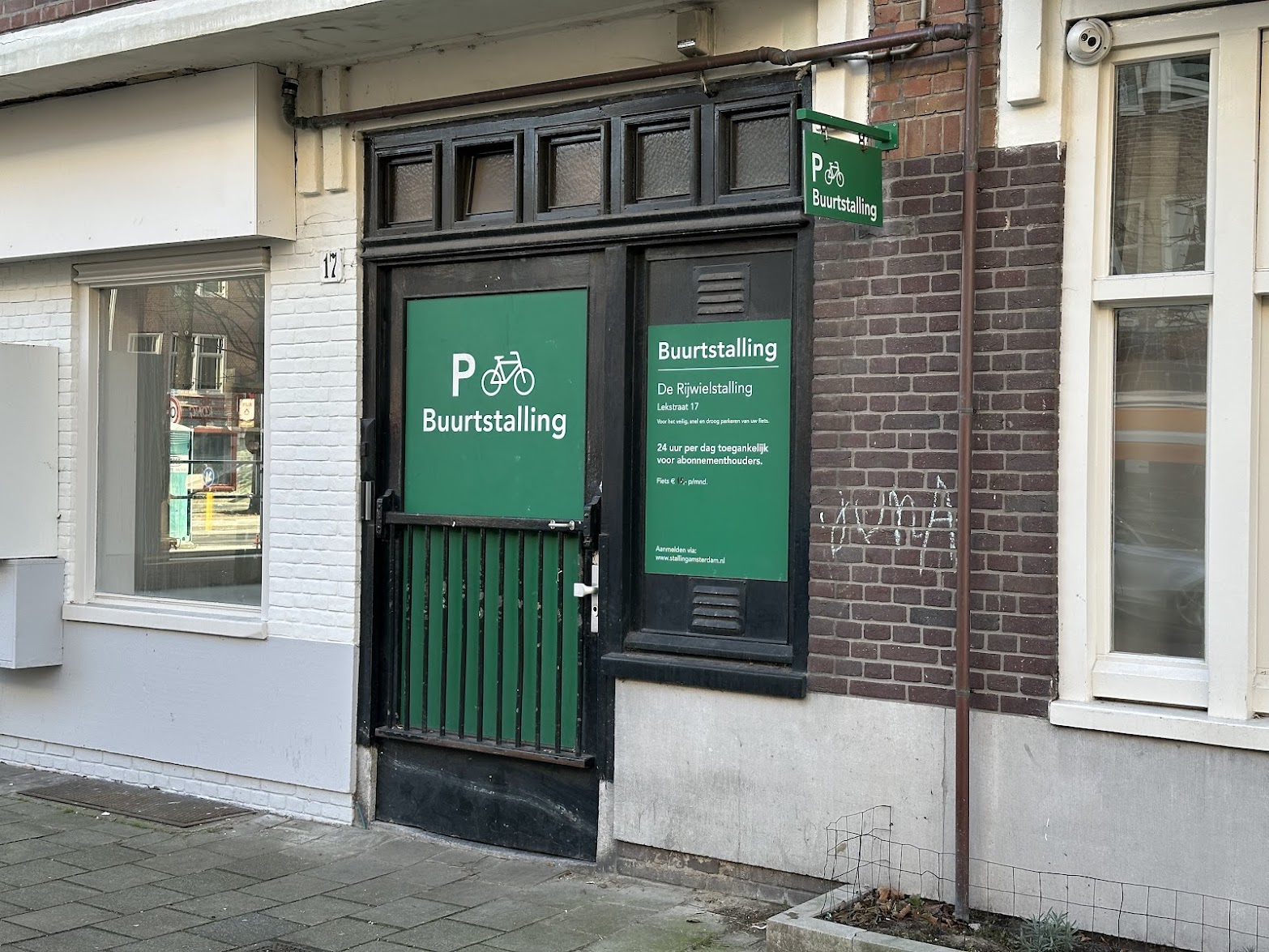

Fietsenstallingen

Fietsenstallingen zijn plekken waar fietsen veilig en geordend kunnen worden geparkeerd bij voorzieningen, haltes en woongebieden. Ze ondersteunen dagelijks gebruik van de fiets en helpen de openbare ruimte overzichtelijk te houden.

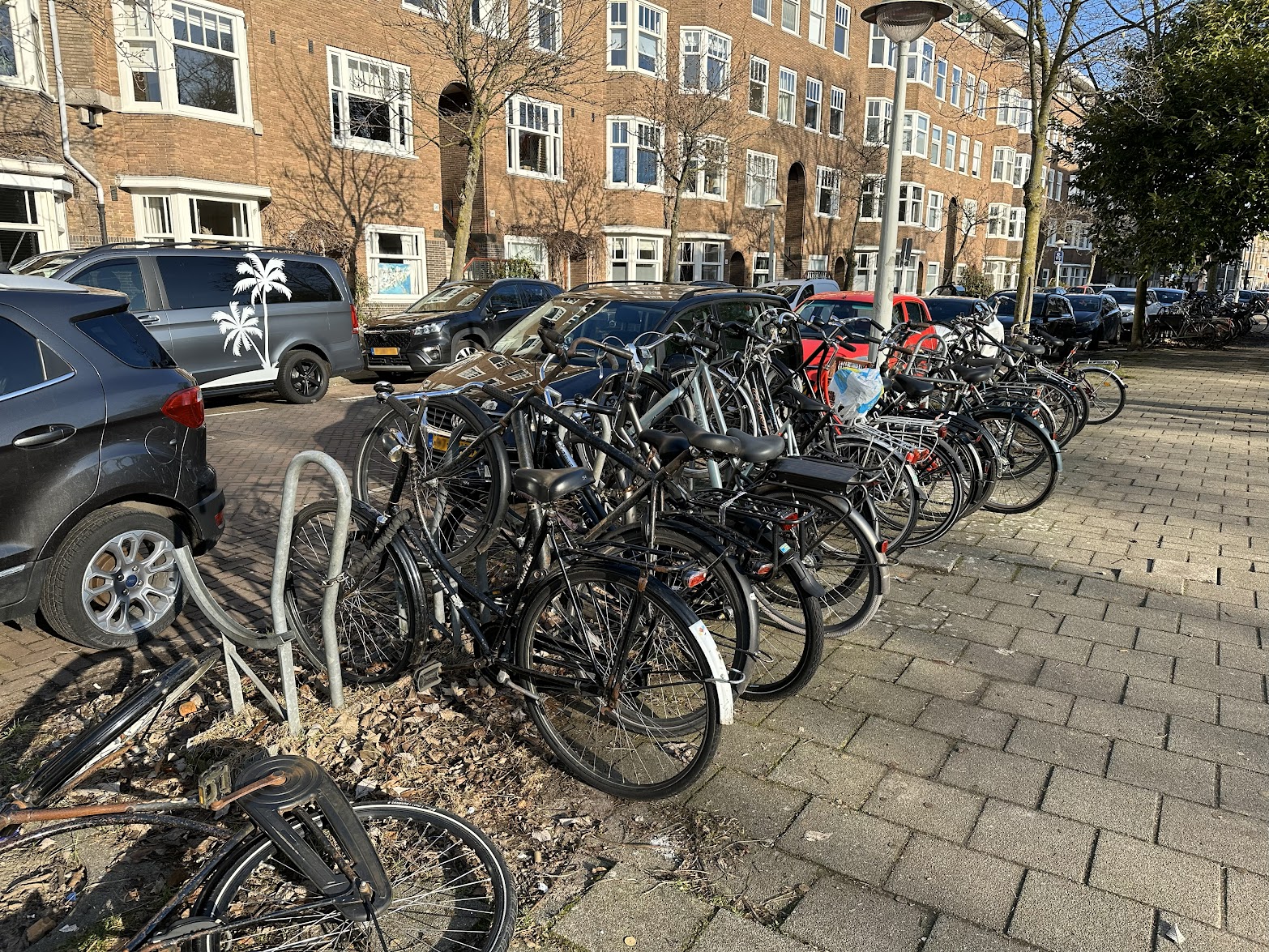

Fietsenrekken

Fietsenrekken zijn de meest voorkomende en fijnmazige vorm van fietsparkeren in de openbare ruimte. Omdat het om relatief kleine voorzieningen gaat passen ze op veel plekken gewoon op de stoep. Fietsenrekken nabij woningen en bestemmingen bevorderen het gebruik van de fiets, maar te veel fietsen(rekken) op straat kunnen de kwaliteit van de openbare ruimte onder druk zetten wanneer de beschikbare ruimte schaars is.

Toeristische hotspots

Toeristische hotspots trekken grote aantallen (internationale) bezoekers en veroorzaken piekstromen in lopen, fietsen en OV. Ze vragen om goede looproutes, wayfinding, crowd management en meestal om beperking van autotoegang.

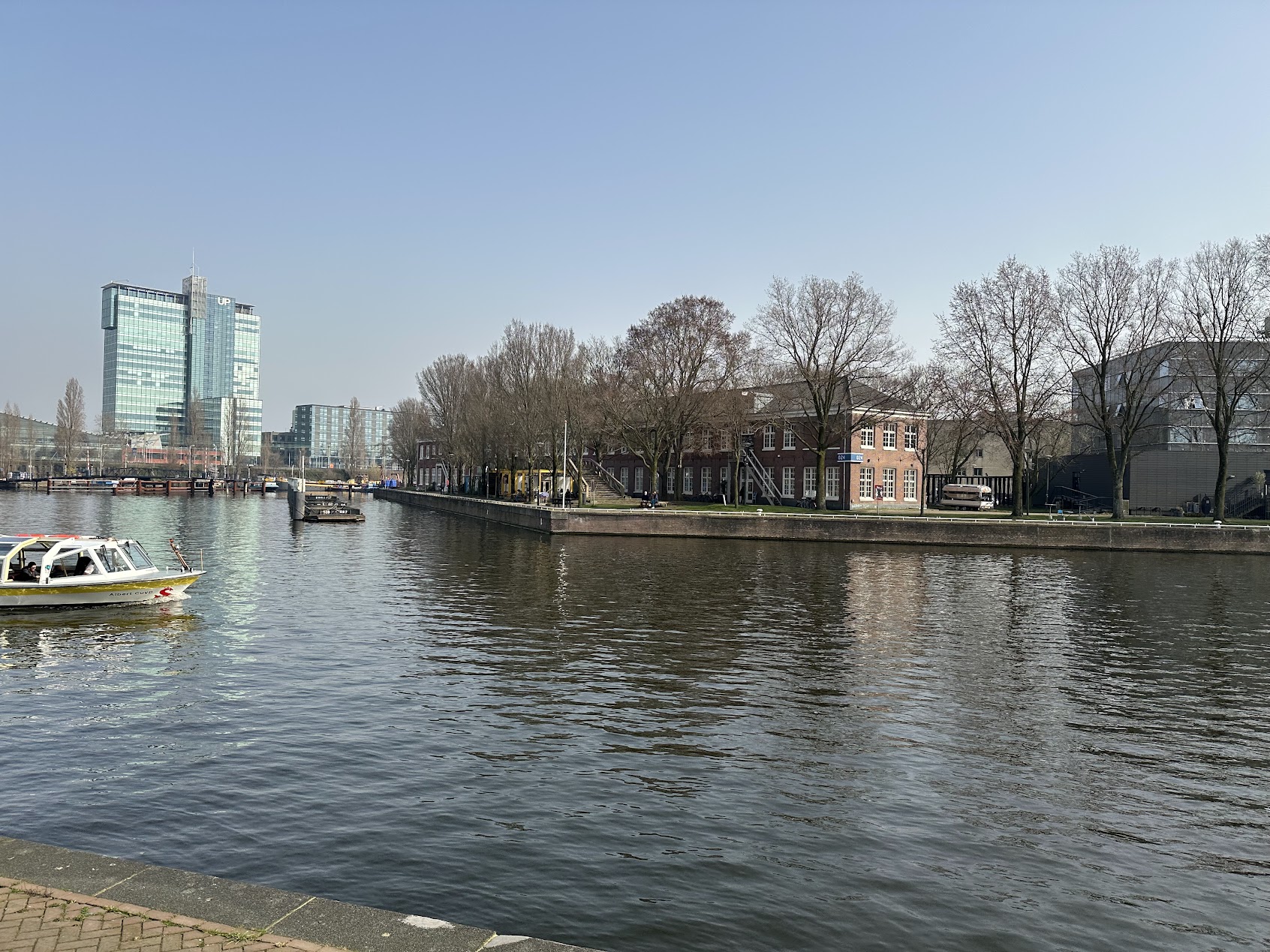

Innovatiedistricten

Innovatiedistricten zijn concentraties van kennis, bedrijven en voorzieningen waar veel woon-werkverkeer en zakelijke bezoekersstromen samenkomen. Bereikbaarheid draait hier vaak om OV, fiets en aantrekkelijke loopkwaliteit.

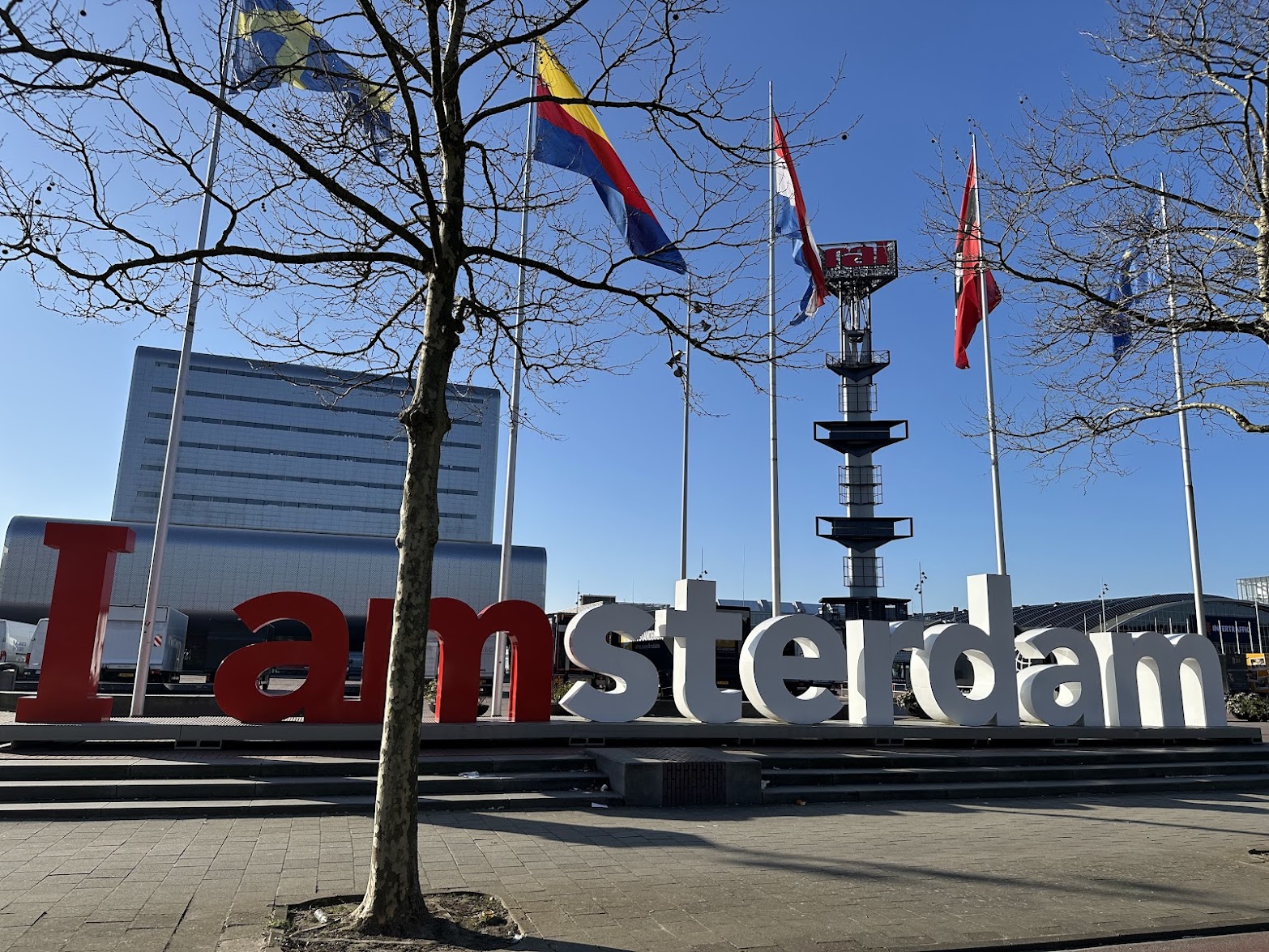

Internationale eventlocaties

Internationale eventlocaties trekken bezoekers van (inter)nationaal niveau en veroorzaken korte, scherpe pieken in mobiliteit. Goede ontsluiting vraagt om OV-capaciteit, crowd control, slimme looproutes en (tijdelijke) verkeersmaatregelen.

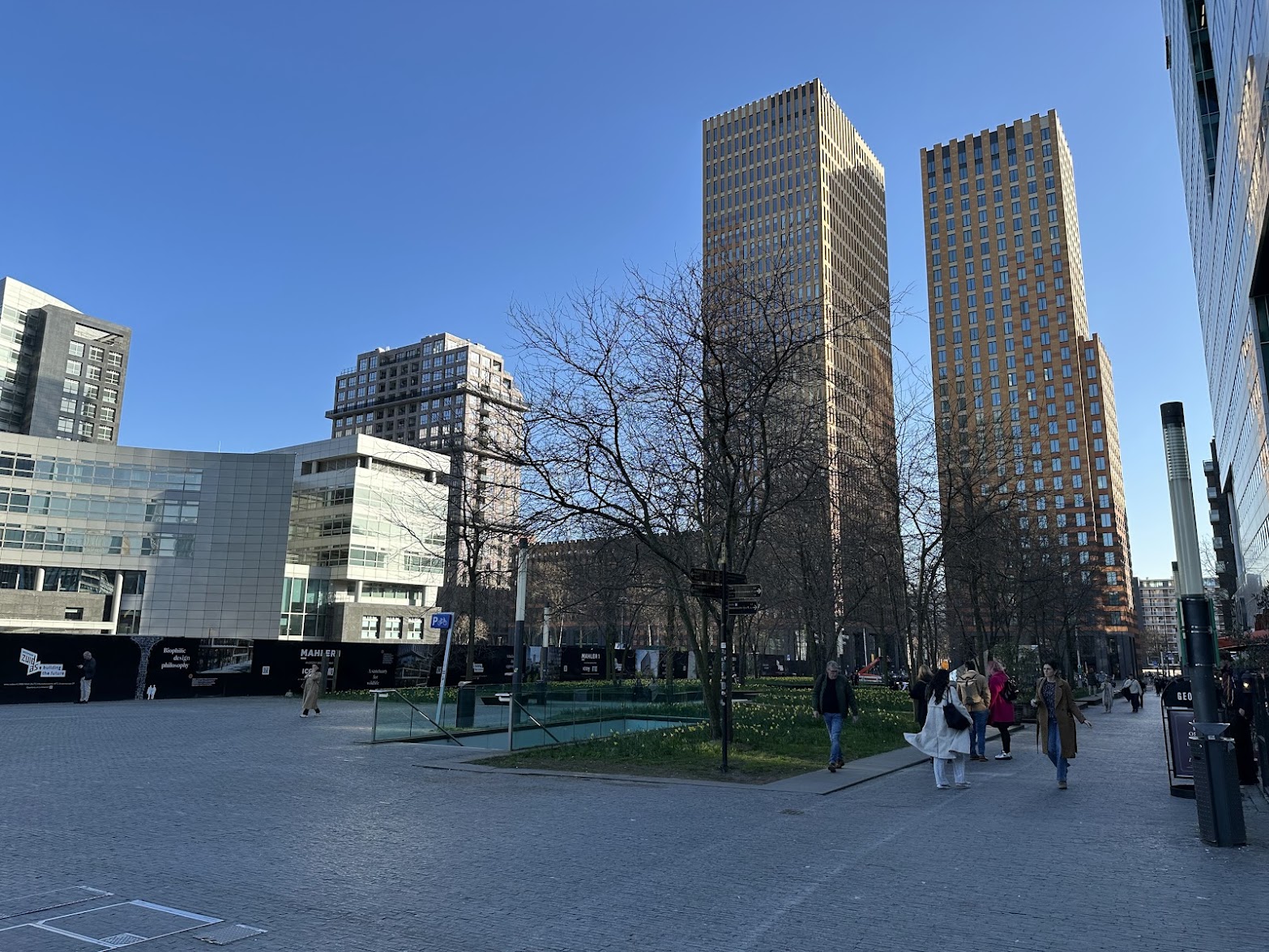

Economische hotspots

Economische hotspots zijn plekken met veel werkgelegenheid en dagelijkse pendelstromen. Ze vragen om betrouwbare ontsluiting in de spits, goede fietsnetwerken en slimme knooppunten waar mensen kunnen overstappen en verblijven.

Culturele clusters

Culturele clusters bundelen musea, theaters en andere publiekstrekkers. Bezoekers komen vaak per OV en te voet; de kwaliteit van openbare ruimte, looproutes en avondveiligheid bepaalt hier sterk de beleving en capaciteit.

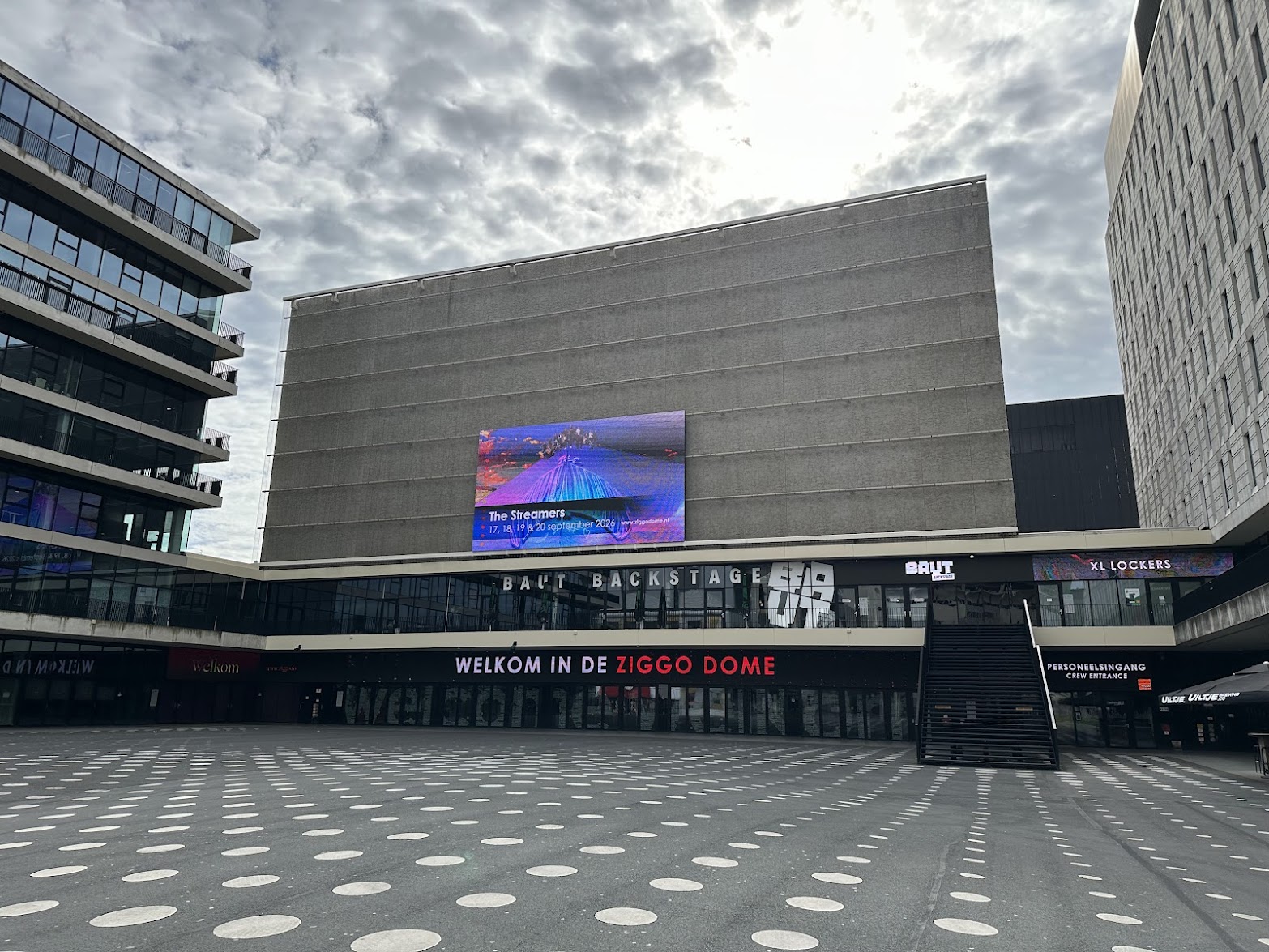

Evenementenlocaties

Evenementenlocaties genereren tijdelijke piekstromen (concerten, festivals, sport). Mobiliteitsmanagement draait om spreiding in aankomst/vertrek, goede OV- en fietsvoorzieningen en veilige routes voor voetgangers.

Hoger onderwijs

Locaties voor hoger onderwijs trekken dagelijks grote aantallen studenten en medewerkers, met duidelijke spitsmomenten. Ze zijn sterk afhankelijk van fiets, OV en lopen, en vragen om ruime stallingen en veilige routes.

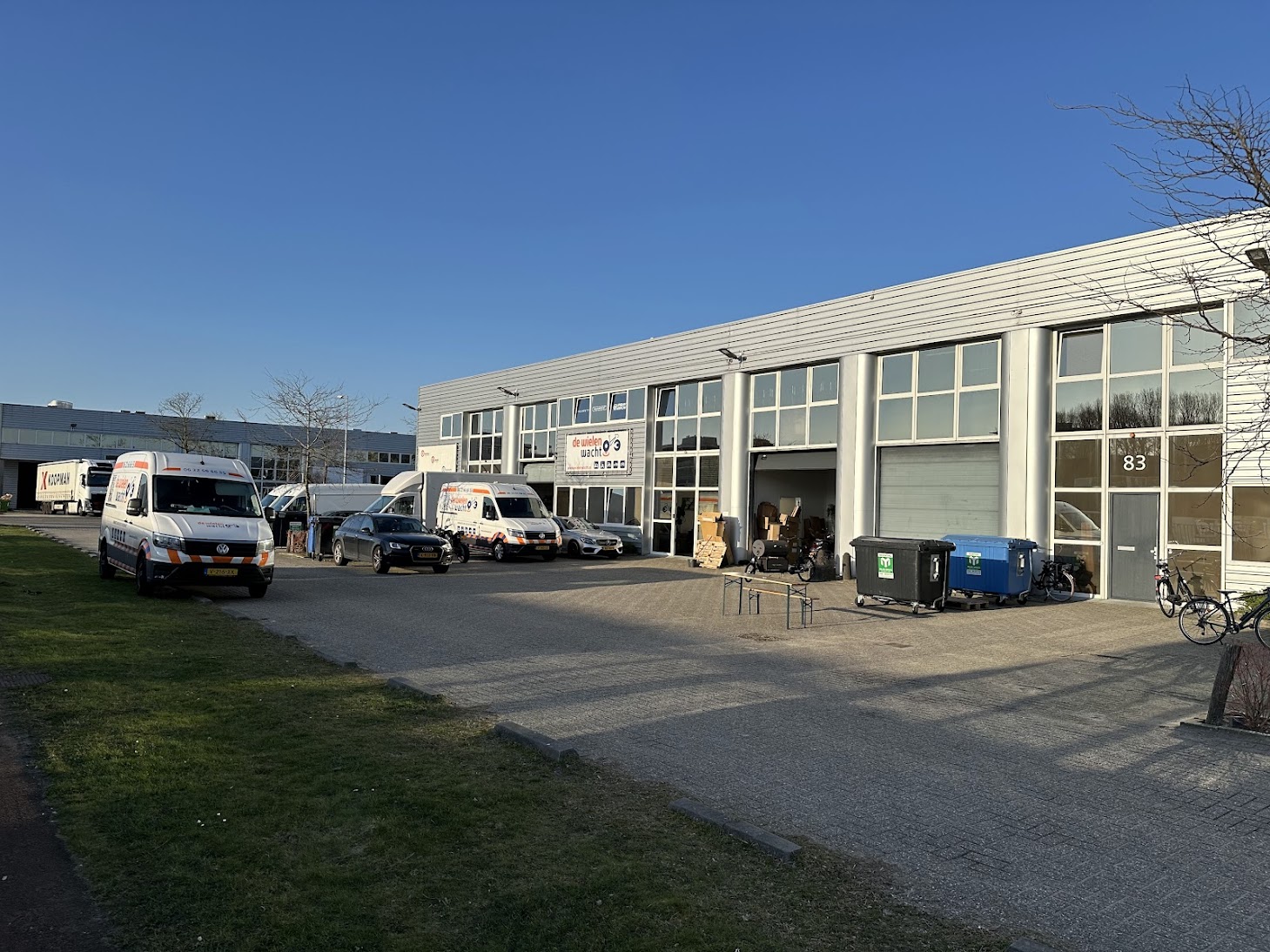

Bedrijventerreinen

Bedrijventerreinen hebben vaak een mix van werknemers- en bezoekersstromen en zijn traditioneel auto-georiënteerd. Verbetering van OV- en fietsbereikbaarheid, plus loopkwaliteit binnen het terrein, kan de modal split sterk beïnvloeden.

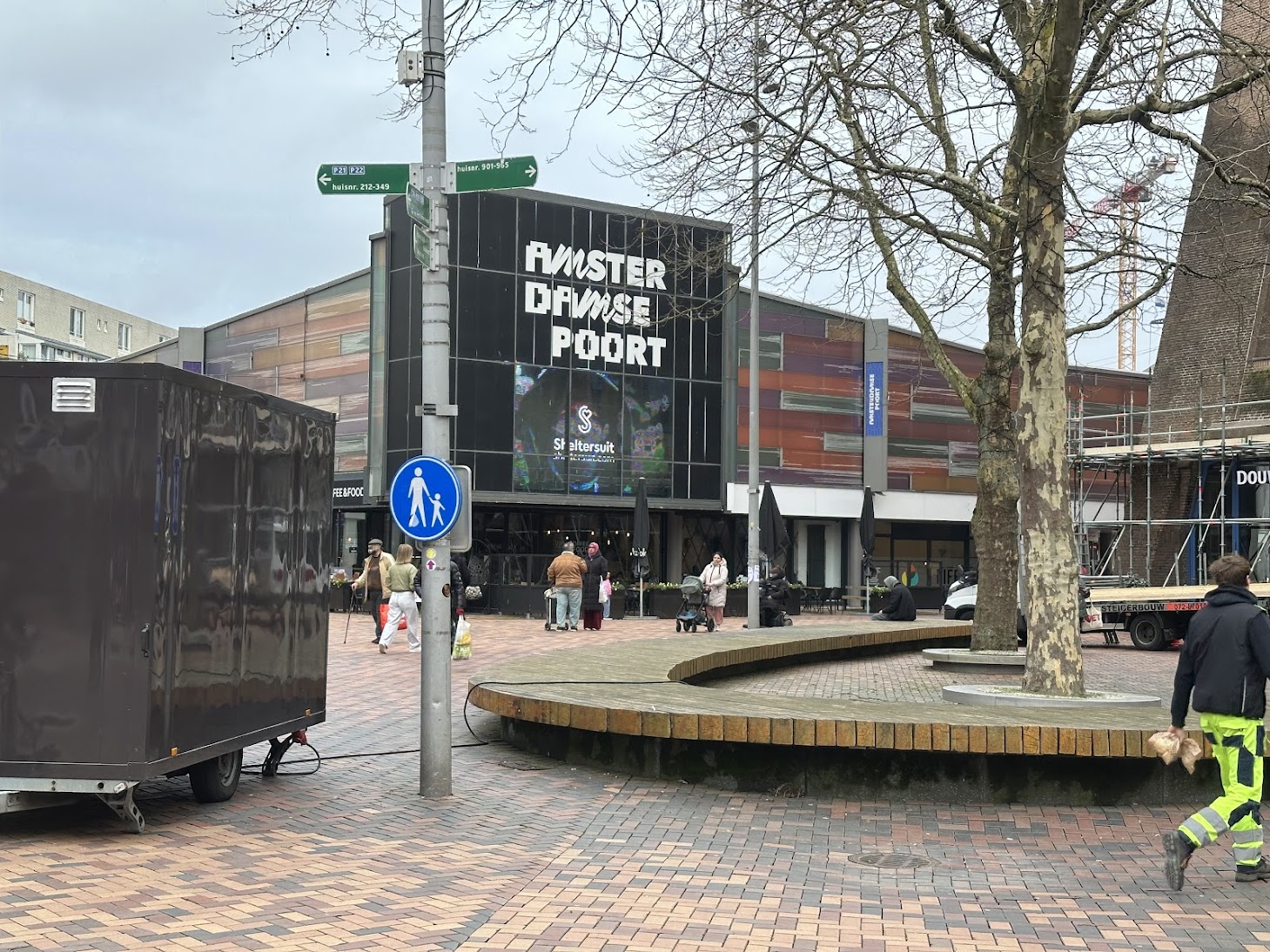

Regionale winkelcentra

Regionale winkelcentra trekken bezoekers uit een groot verzorgingsgebied. Bereikbaarheid gaat om een balans tussen OV, fiets en auto (parkeren), en om veilige looproutes tussen haltes/garages en de entrees.

Recreatiegebieden

Recreatiegebieden trekken vooral verplaatsingen in vrije tijd, vaak in weekenden en bij mooi weer. Ze vragen om goede fiets- en OV-ontsluiting, voldoende overstap- en parkeeroplossingen en heldere routes voor voetgangers.

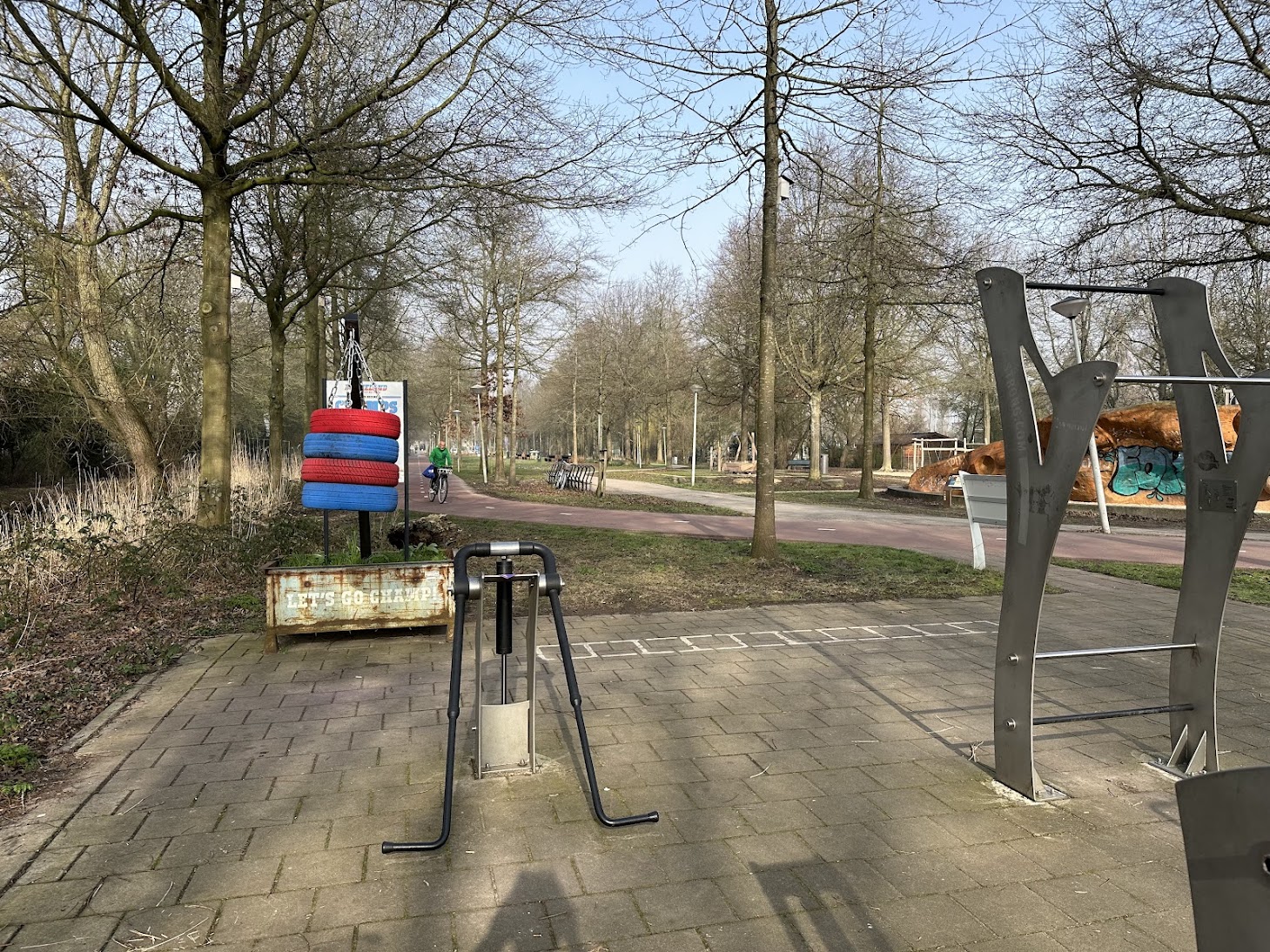

Sportclusters

Sportclusters bundelen sportvelden en accommodaties met piekdrukte in avonden en weekenden. Mobiliteitsknelpunten zitten vaak in fietsparkeren, kiss & ride, en veilige routes voor jongeren en voetgangers.

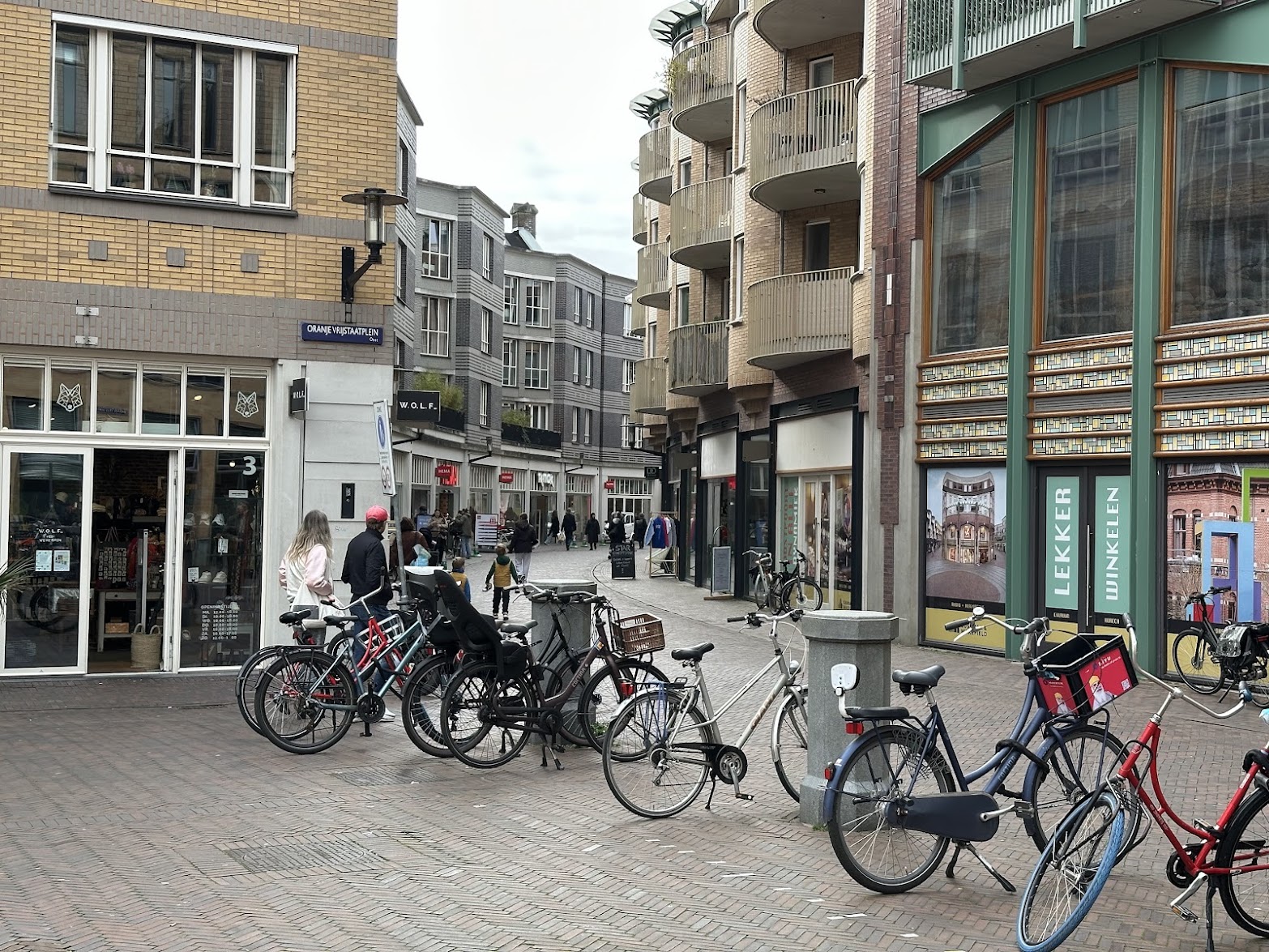

Winkelclusters

Winkelclusters op wijk- of stadsdeelniveau genereren continue bezoekersstromen. De kwaliteit van lopen (stoepen, oversteken), fietsparkeren en OV-haltes bepaalt sterk hoe toegankelijk en aantrekkelijk zo’n cluster is.

Middelbare scholen

Middelbare scholen hebben duidelijke piekmomenten rond begin- en eindtijden. Veel leerlingen komen per fiets of OV; verkeersveiligheid in de omgeving en voldoende stallingsruimte zijn vaak de belangrijkste randvoorwaarden.

Stoepen

Stoepen zijn de belangrijkste verblijfs- en ontmoetingsplaatsen in de wijk, maar ook de basis-infrastructuur voor lopen. Breedte, obstakels, toegankelijkheid (rolstoel/kinderwagen), oversteekbaarheid en sociale veiligheid bepalen of verblijven of lopen aantrekkelijk en inclusief is.

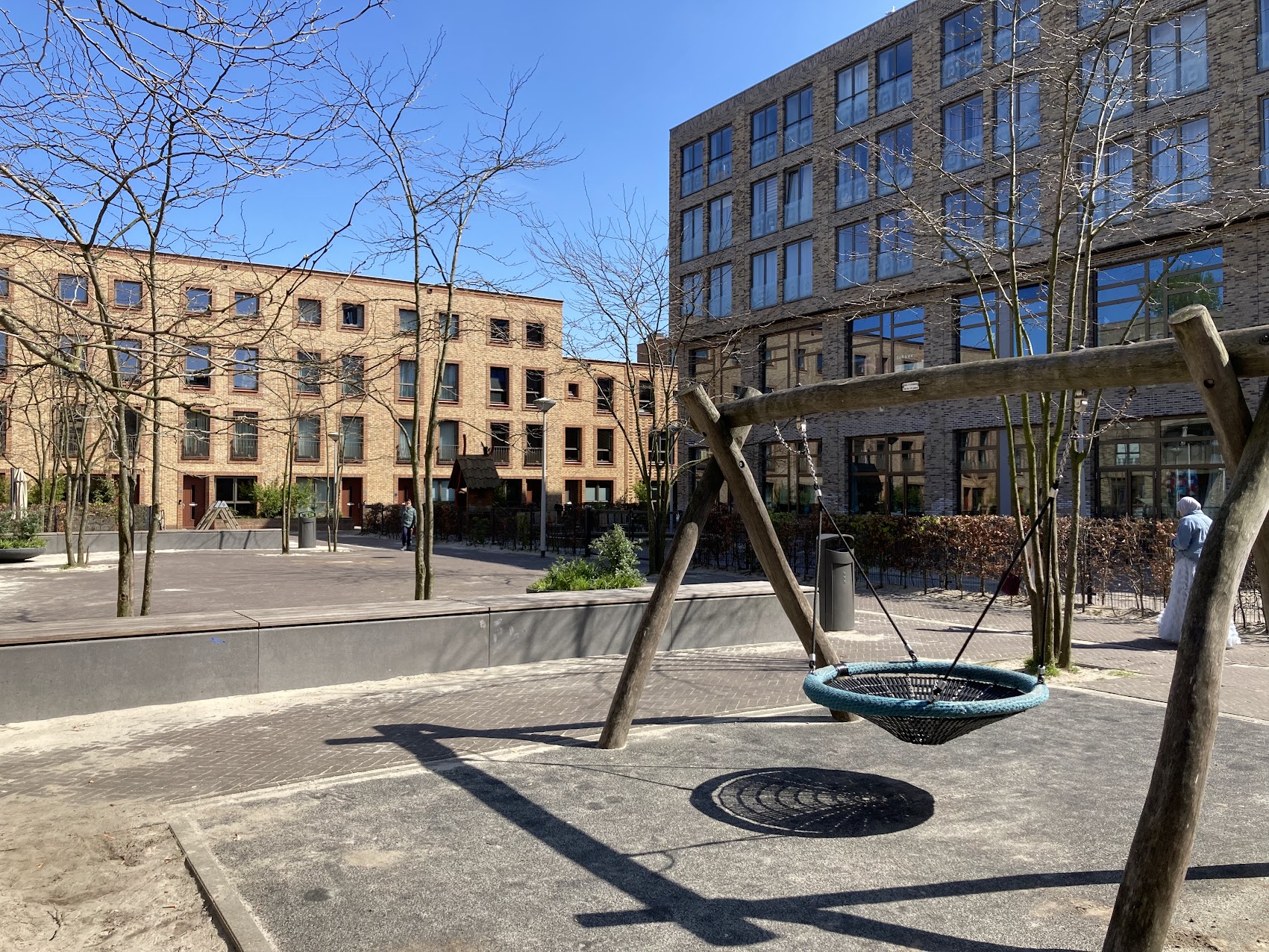

Parken, pleinen en speelplekken

Parken en pleinen zijn verblijfsknooppunten die loopstromen aantrekken en verdelen. Ze werken als ontmoetingsruimte en schakelpunt tussen routes. Goede inrichting zorgt dat verblijven en doorlopen elkaar niet in de weg zitten.

Basisscholen

Basisscholen hebben korte, intense pieken (brengen/halen). De directe omgeving is daarom cruciaal voor verkeersveiligheid: autoluwe zones, goede oversteekplaatsen en voldoende ruimte voor lopen en fietsen maken het verschil.

Buurtcentra

Buurtcentra zijn lokale bestemmingen voor ontmoeting, zorg, activiteiten en dienstverlening. Ze draaien vooral op bereikbaarheid te voet en per fiets, en vragen om toegankelijke routes en een veilige, uitnodigende openbare ruimte.

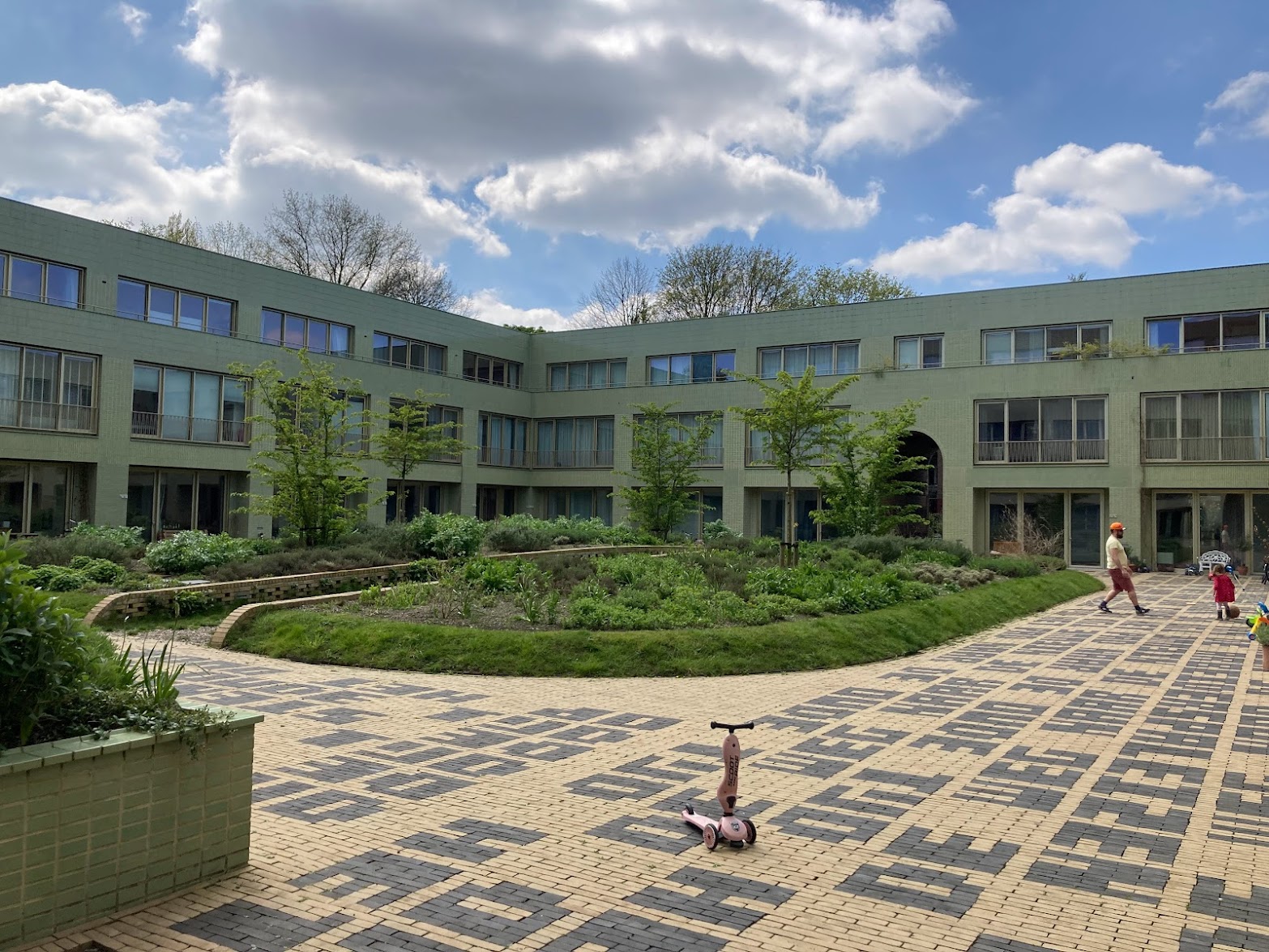

Collectieve binnentuinen

Collectieve binnentuinen zijn binnengebieden die verblijfskwaliteit bieden dichtbij huis. In de meeste gevallen gaat het om besloten tuinen, maar soms zijn zulke binnentuinen semi-openbaar en onderdeel van het verblijfsdomein van de stad.

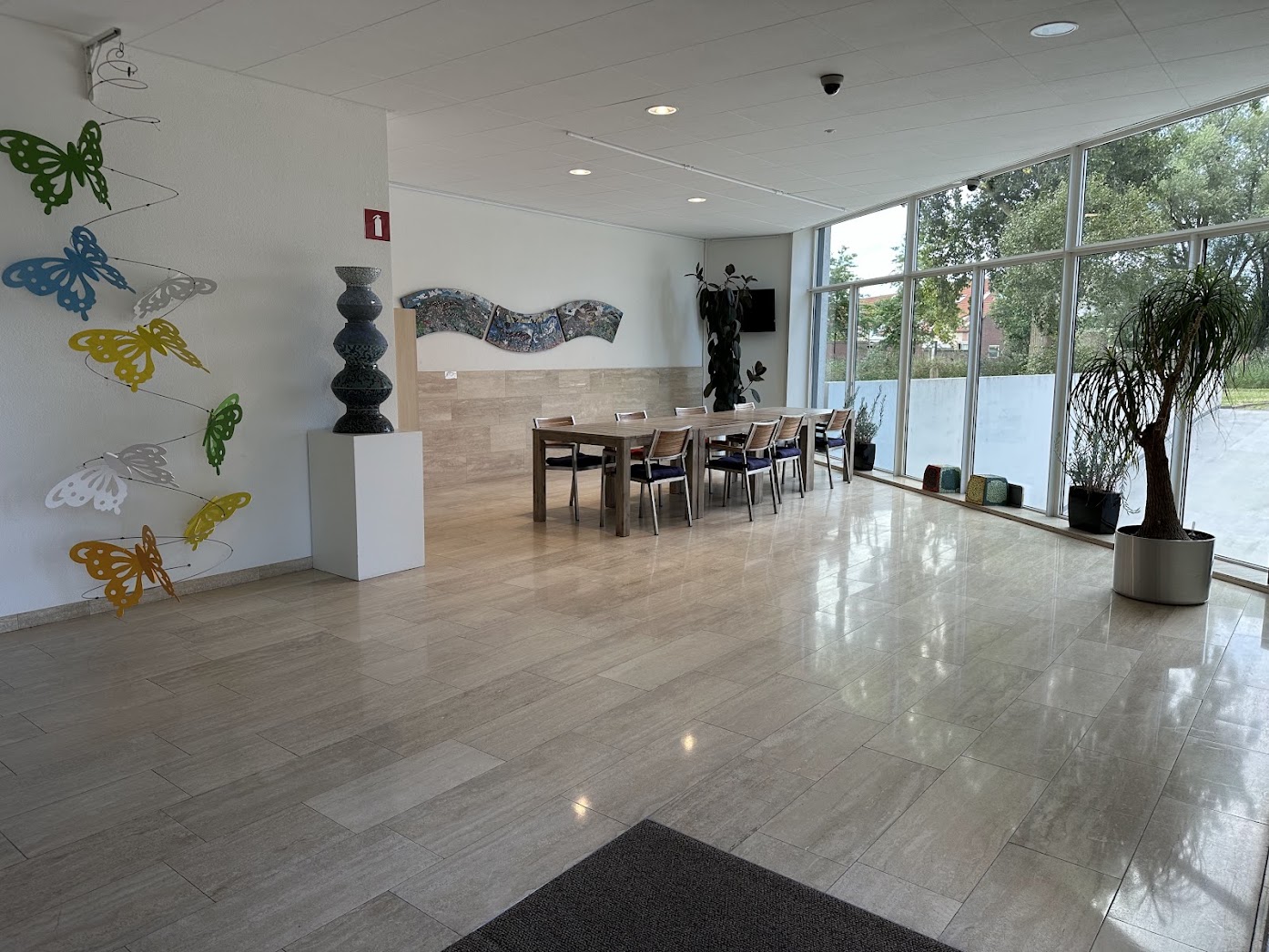

Gedeelde ruimte

Gedeelde ruimte in gebouwen komt voor bij grotere appartementencomplexen waar bewoners bepaalde ruimtes delen, zoals een gedeelde entreehal waar tevens gezamenlijke activiteiten plaats kunnen vinden of zelfs gedeelde woonkamers.

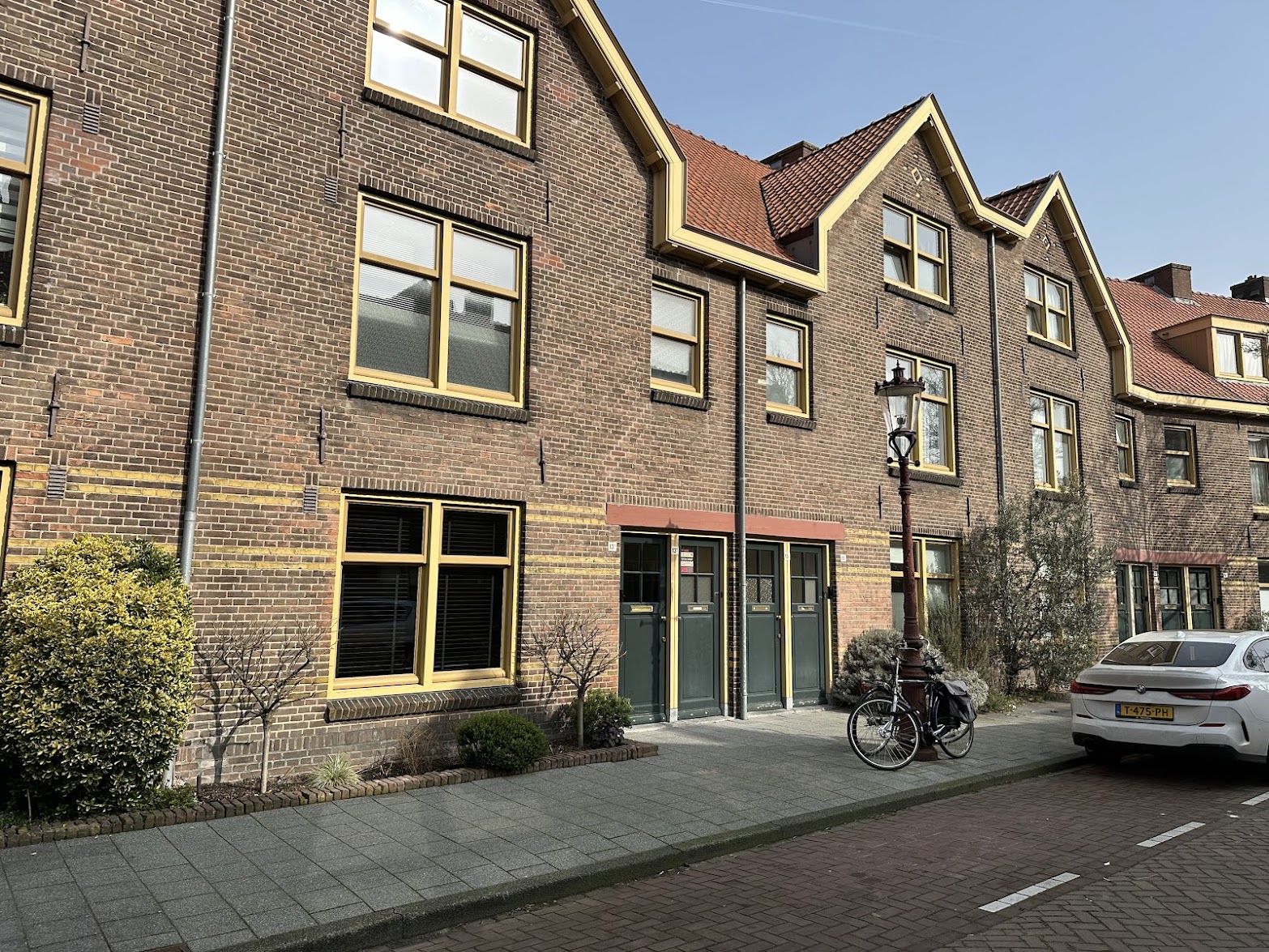

Woningen

Woningen zijn de belangrijkste herkomsten en bestemmingen van dagelijkse mobiliteit en tevens de meest gebruikte verblijfsruimtes in de stad. De directe woonomgeving beïnvloedt keuzes voor lopen en fietsen: nabijheid van voorzieningen, veilige routes en kwaliteit van de straat maken een groot verschil.

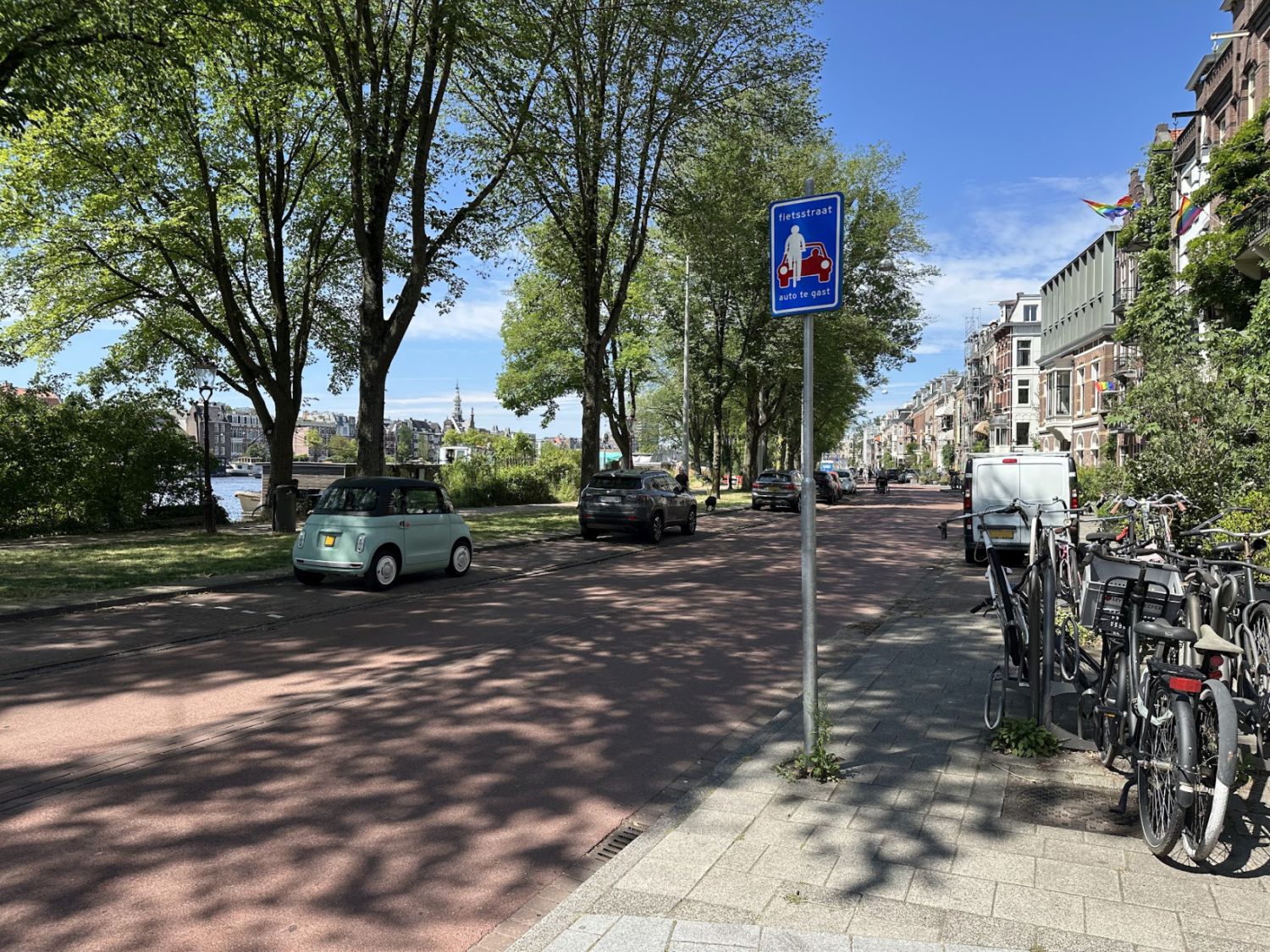

Fiets- en voetgangersnetwerken

Fiets- en voetgangersnetwerken vormen de fijnmazige basis van stedelijke mobiliteit. Ze verbinden woningen met haltes, voorzieningen en publieke ruimte. Continuïteit, veiligheid, aantrekkelijkheid, comfort en logische routes bepalen of actieve mobiliteit echt de standaard kan zijn. Onderdeel van veel fietsnetwerken zijn tegenwoordig snelfietsroutes, waar extra efficiënt van A naar B kan worden verplaatst te fiets.

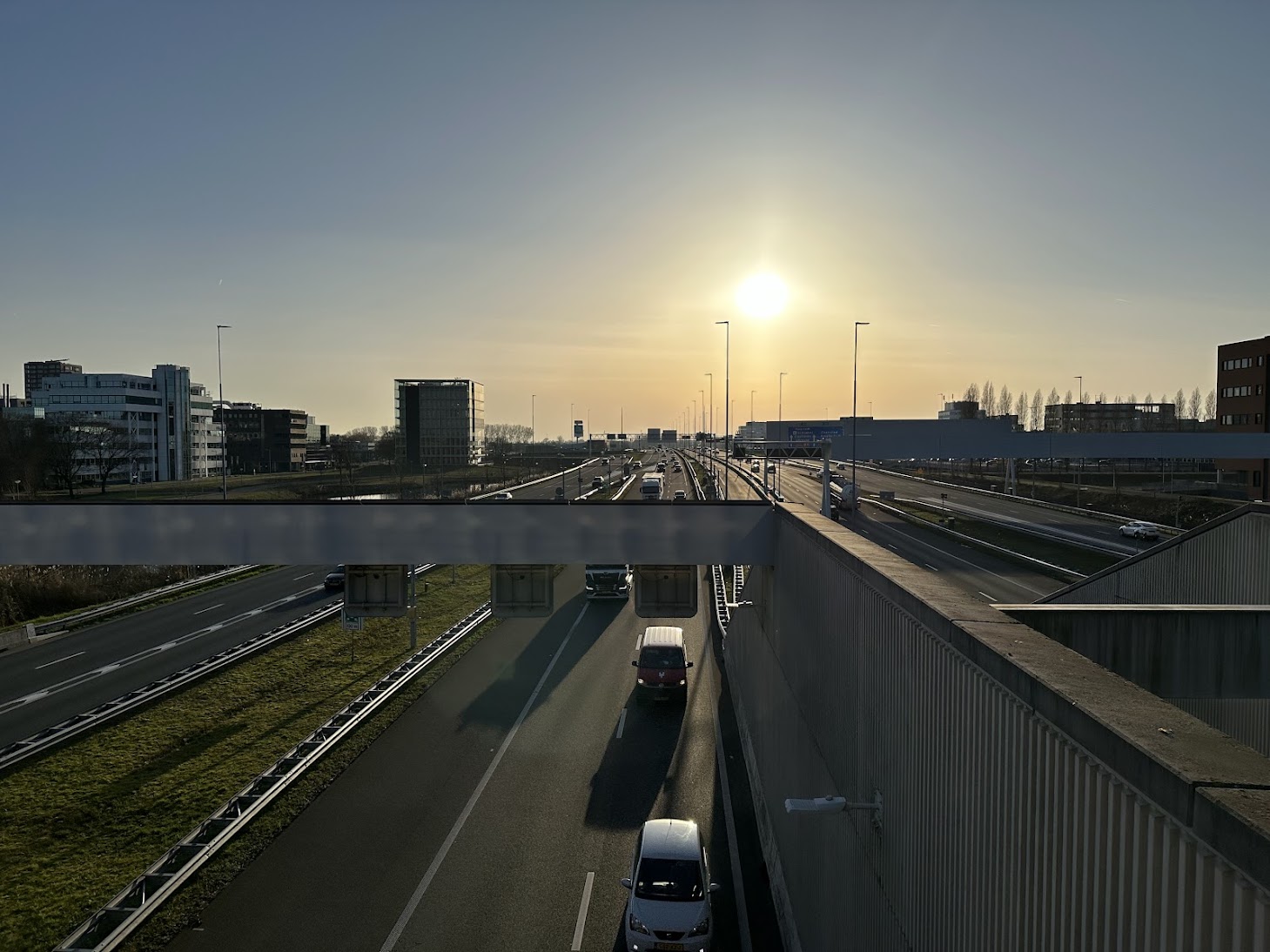

Hoofdwegennet

Het hoofdwegennet omvat in deze infographic snelwegen en provinciale wegen. Het maakt verplaatsing met hoge snelheid mogelijk, maar kent veel negatieve externaliteiten met betrekking tot bijvoorbeeld leefkwaliteit, veiligheid en gezondheid, waardoor het in omvang relatief beperkt is.

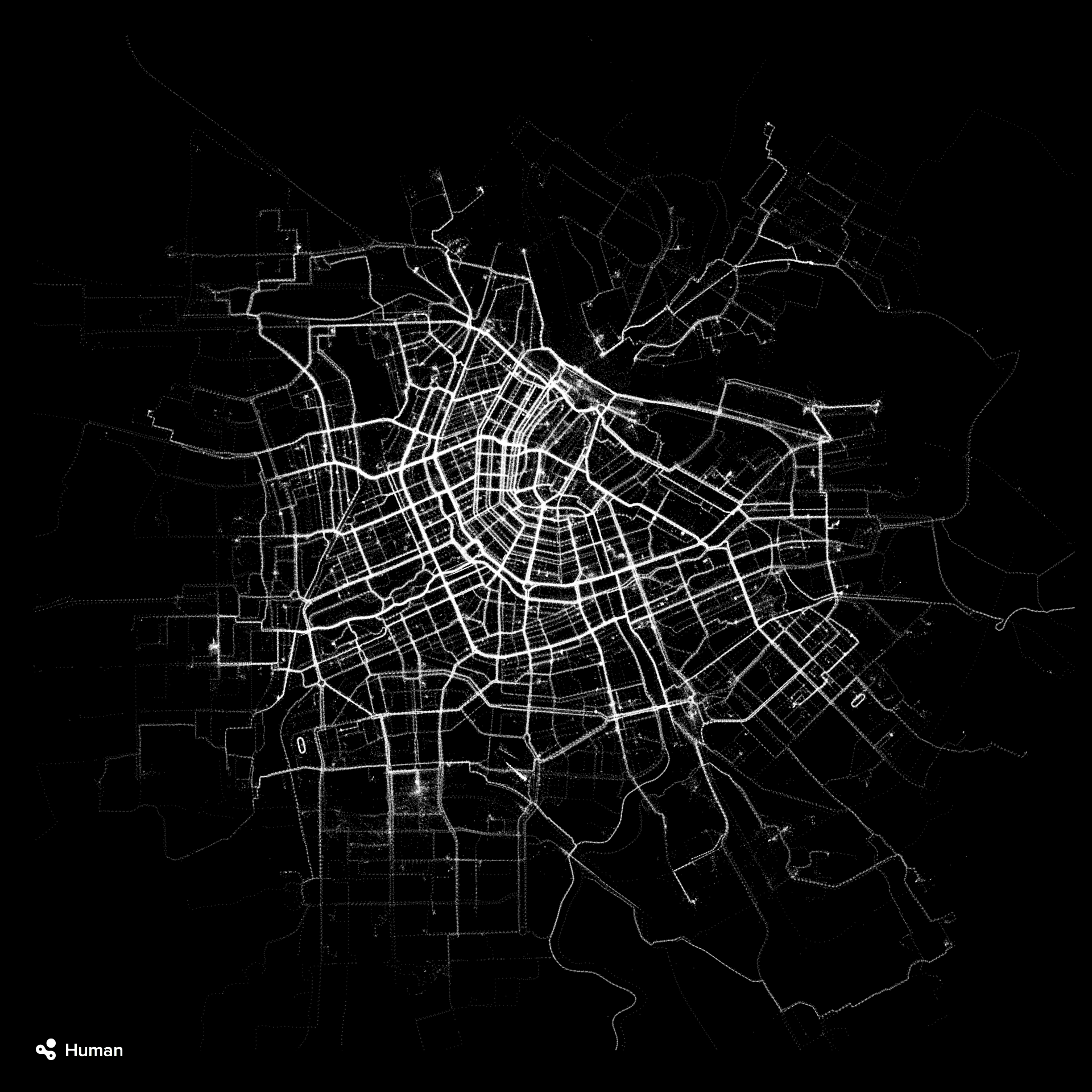

Wegennet

Het wegennet omvat hier alles van het gemeentelijke hoofdnet tot rustige woonstraatjes. Dit net vormt de grote meerderheid van het vervoersgerelateerd ruimtegebruik in de stad.

Luchtvaart

Luchtvaart verbindt de stad met de rest van de wereld en is daarom van groot economisch en recreatief belang. Tegelijkertijd spelen externe effecten zoals geluidsoverlast, emissies en ruimtelijke druk een grote rol in beleidskeuzes.

Zeevaart

Zeevaart voor personenvervoer omvat met name cruises en ferry’s. Het koppelt internationale reisstromen aan stedelijke netwerken via terminals en havens, en vraagt om goede OV- en loopverbindingen naar stadsbestemmingen.

Waternetwerk

Het waternetwerk ondersteunt verplaatsingen via water. Qua personenvervoer is het vooral sterk op korte verbindingen, zoals over het IJ, en als toeristisch/recreatief netwerk binnen de stad.

Treinnetwerk

Het treinnetwerk verbindt de stad met de regio en het land via sprinter- en intercityverbindingen. Betrouwbaarheid en capaciteit zijn bepalend. Stations functioneren als knooppunten waar fiets, lopen en stedelijk OV aansluiten.

Bus- en tramnetwerk

Het bus- en tramnetwerk verzorgt de stedelijke ontsluiting tussen wijken, centra en stations. Het netwerk is sterk afhankelijk van doorstroming (vrije baan, prioriteit bij kruispunten) en van een fijnmazig haltesysteem dicht bij bestemmingen.

Oppervlaktewater

Amsterdams drinkwater “begint” als oppervlaktewater. Grofweg tweederde van het drinkwater is afkomstig uit het Lekkanaal bij Nieuwegein en éénderde is kwelwater dat bij de Bethunepolder in Maarssen naar de oppervlakte komt.

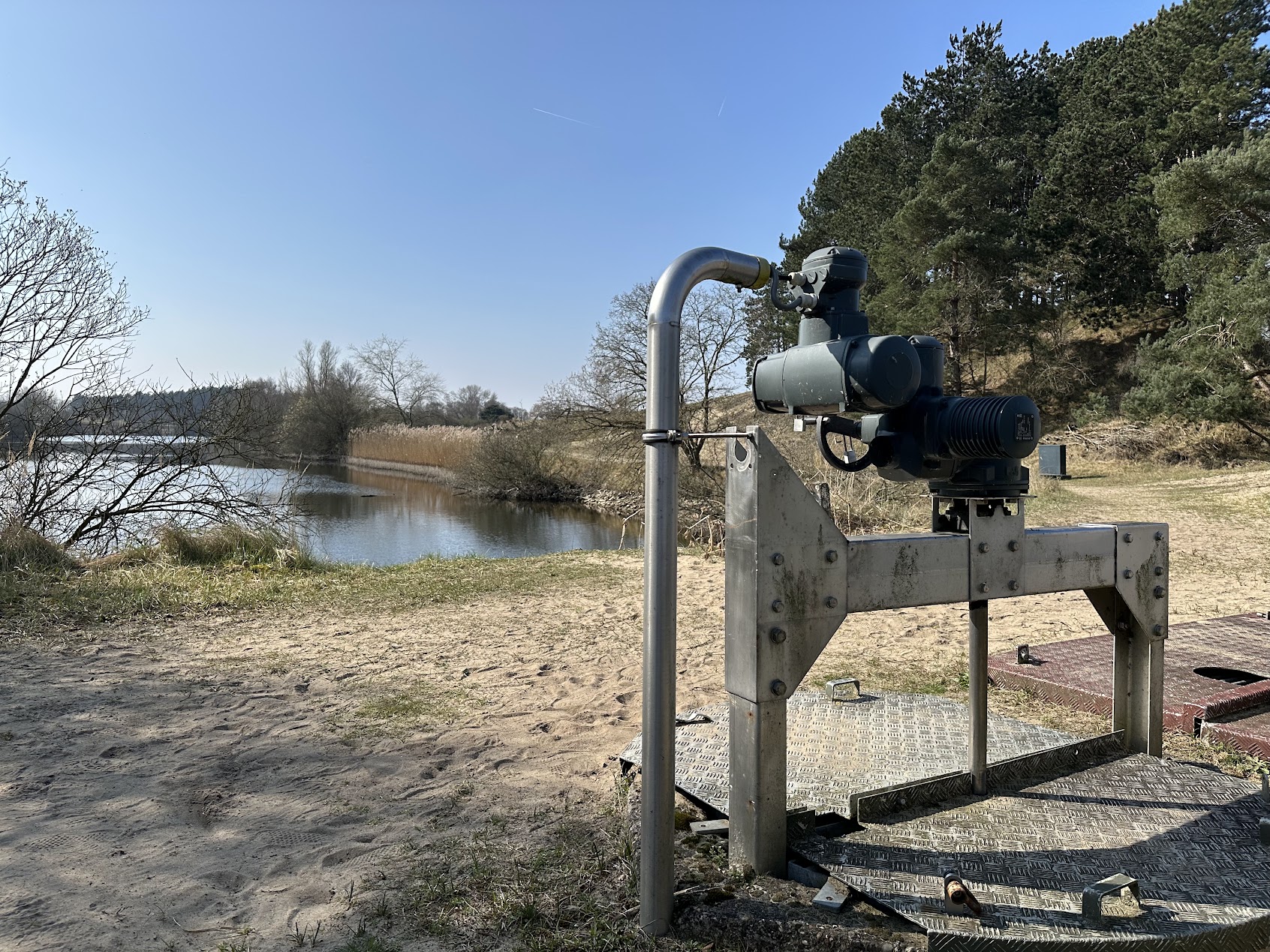

Voorzuivering

Voorzuivering bestaat uit een eerste stap waarin kleine deeltjes en vuilrestjes uit het water verwijderd worden met behulp van ijzerchloride en een zand- en grindfilter, en een tweede stap waarin bacteriën, virussen en andere hardnekkige afvalstoffen via een natuurlijk proces dat ongeveer drie maanden duurt uit het water worden verwijderd. Water uit het Lekkanaal wordt hiervoor naar de Amsterdamse Waterleidingduinen gepompt, en water uit de Bethunepolder naar de Waterleidingplas bij Loenderveen.

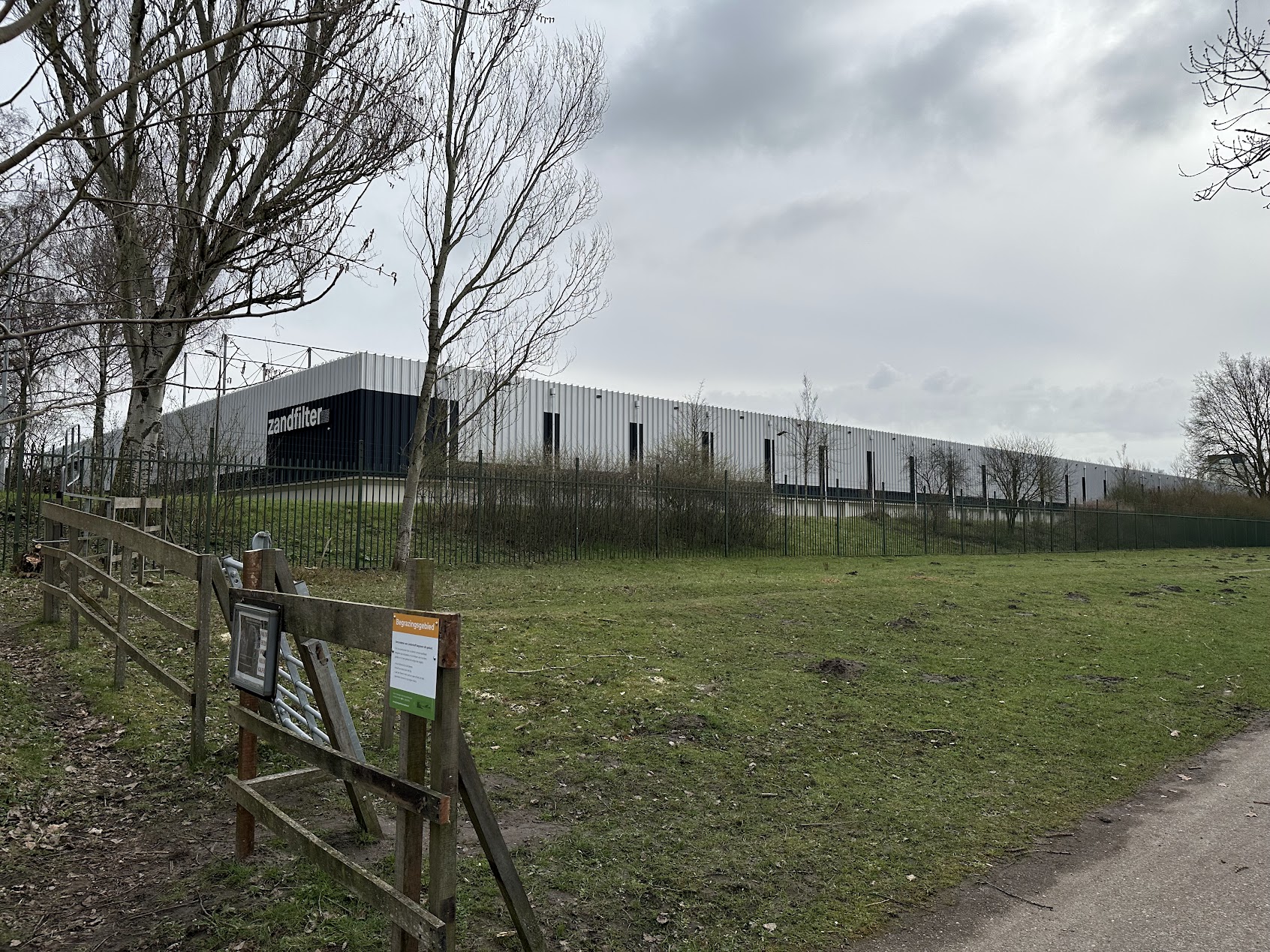

Zuiveringsinstallaties

In zuiveringsinstallaties vindt een laatste technische zuivering plaats met behulp van snelle zandfiltratie, ozonisatie, ontharding, koolfiltratie en tenslotte langzame zandfiltratie. Het water uit het Lekkanaal dat in de Waterleidingduinen is voorgezuiverd wordt hiertoe naar de waterzuiveringsinstallatie bij Leiduin gepompt, en het kwelwater uit de Bethunepolder dat is voorgezuiverd in de Loenderveenseplas wordt daarvoor naar de waterzuiveringsinstallatie in Weesperkarspel gepompt.

Pompstations

In de stad zijn een aantal grote pompstations aanwezig die drinkwater het waterleidingstelsel inpompen en zorgen dat de druk op de waterleiding hoog genoeg is om alle afnemers onder voldoende druk (rond de 3 bar) te bereiken. In Amsterdam zijn drie grote pompstations aanwezig die het drinkwater vanuit Leiduin rondpompen: aan de Haarlemmerweg, aan de Amstelveenseweg en in Osdorp een zogenaamd boosterstation. Bij de pompstations aan de Haarlemmerweg en de Amstelveenseweg zijn waterreservoirs die de betrouwbaarheid en stabiliteit van het waternet verhogen. Het water uit Weesperkarspel wordt rechtstreeks vanuit de zuivering het stelsel ingepompt.

Industrie

Industrie gebruikt vaak grotere watervolumes en heeft soms afwijkende kwaliteitseisen. Sommige industrie heeft eigen (voor)zuivering ten behoeve van teruglevering/lozing onder vergunning.

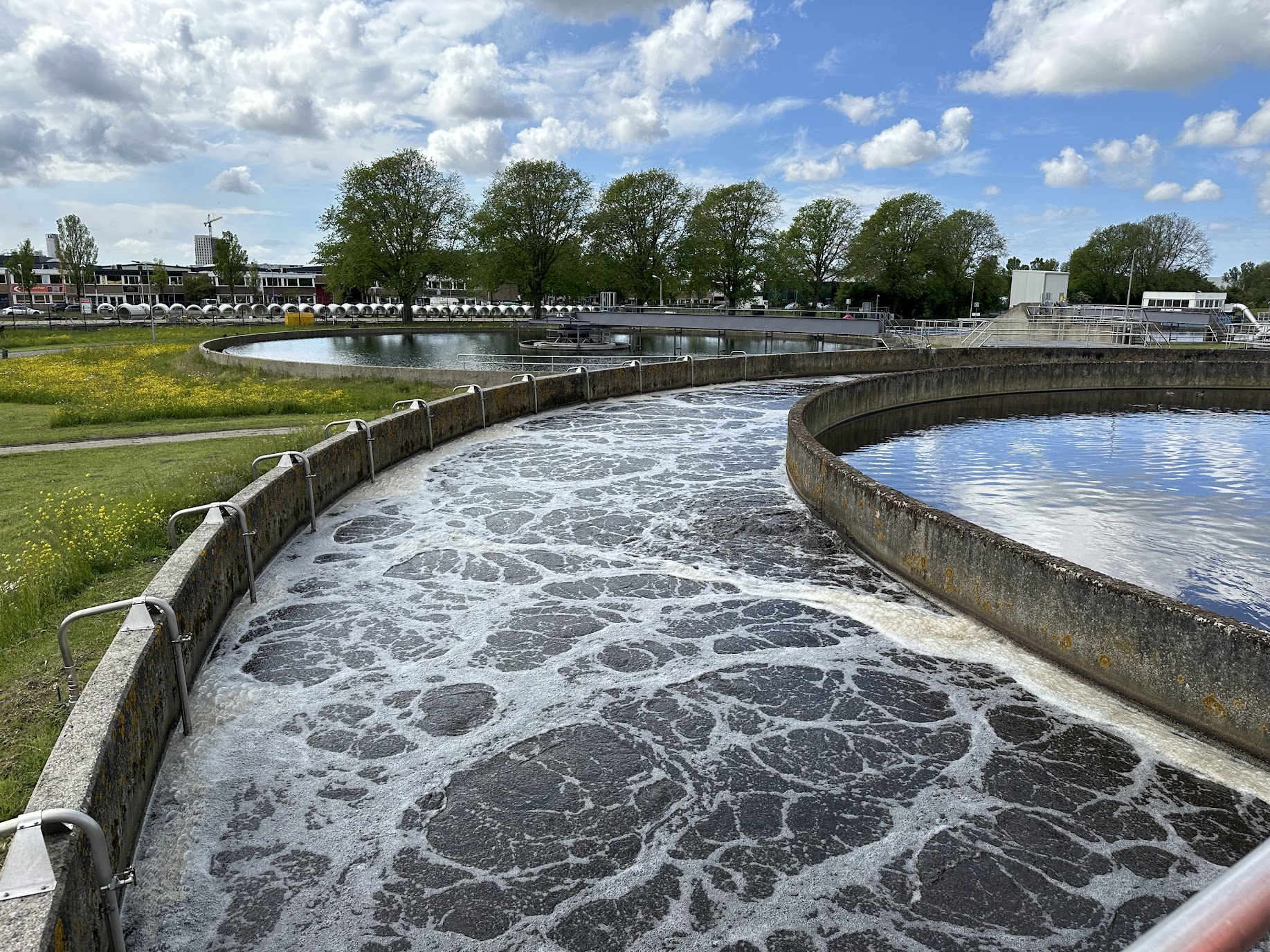

RWZI’s

In rioolwaterzuiveringsinstallaties wordt ingezameld afvalwater gezuiverd zodat het op oppervlaktewater kan worden geloosd. De belangrijkste RWZI’s voor Amsterdam zijn RWZI Westpoort, RWZI Amsterdam West, RWZI Amstelveen en RWZI Weesp.

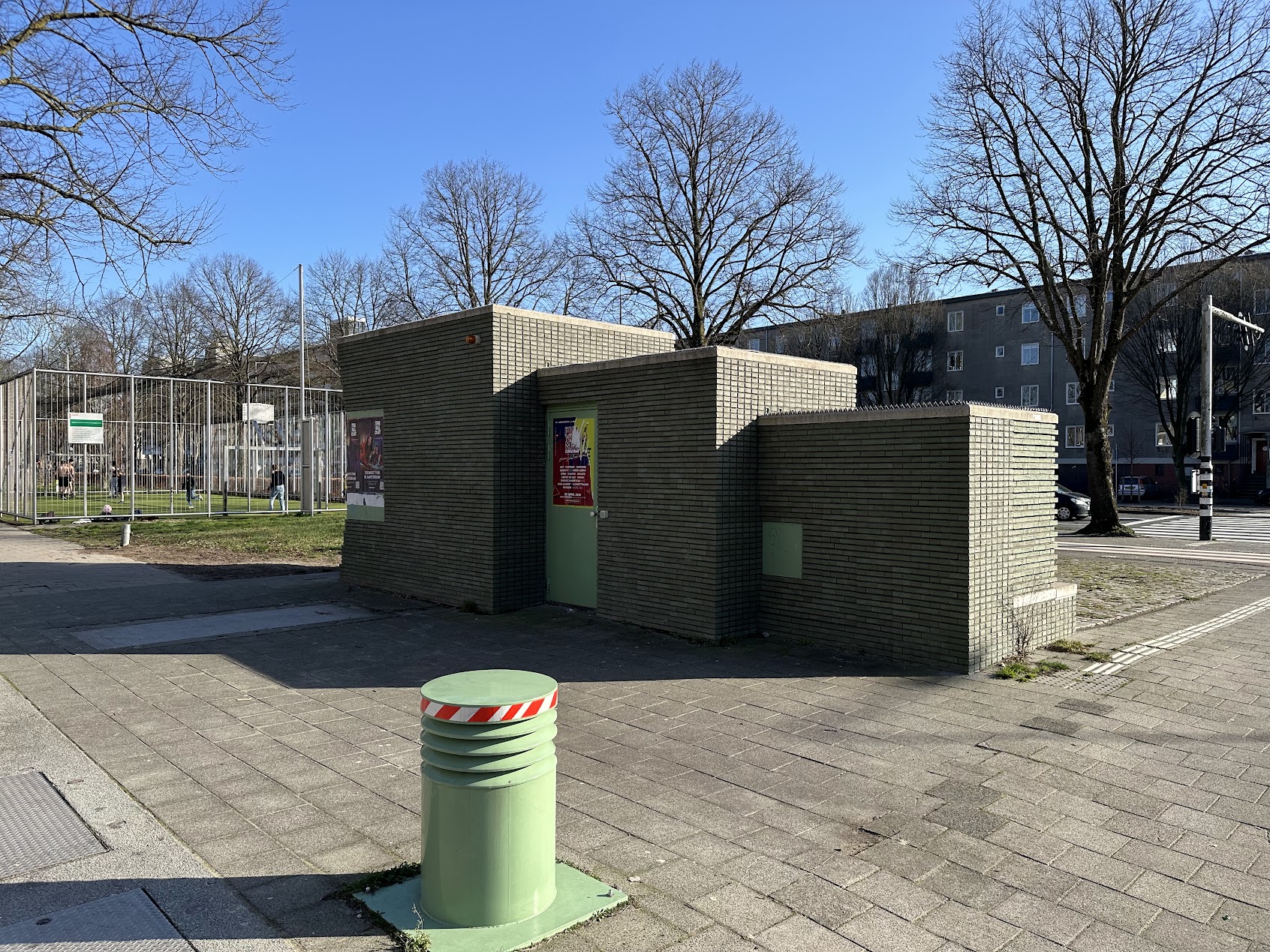

Eindgemalen

Eindgemalen bevinden zich aan het einde van een rioolstelsel en pompen afvalwater (en soms gemengd water) via persleidingen naar RWZI’s.

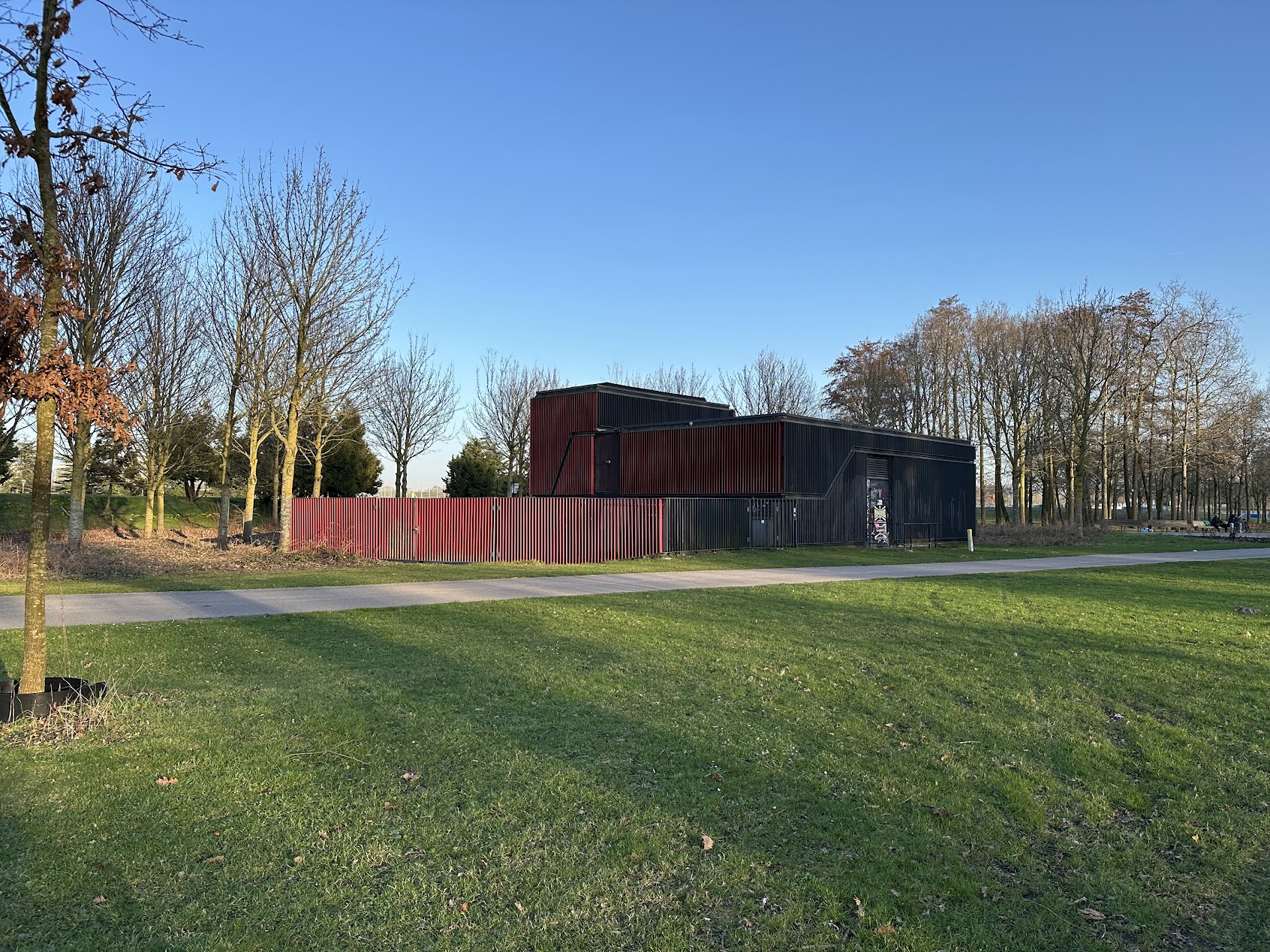

Rioolgemalen

Rioolgemalen bevinden zich op laaggelegen plekken in de stad waar afvalwater via het vrijvervalriool heen stroomt. Ze pompen lokaal afvalwater omhoog naar eindgemalen. Niet al het rioolwater stroomt via een rioolgemaal omdat in sommige gevallen een eindgemaal dichterbij is waardoor geen rioolgemaal gepasseerd hoeft te worden.

Huishoudens & Bedrijven

Huishoudens en bedrijven vormen het fijnmazige eindpunt van het drinkwaternet en het fijnmazige beginpunt van het rioolstelsel.

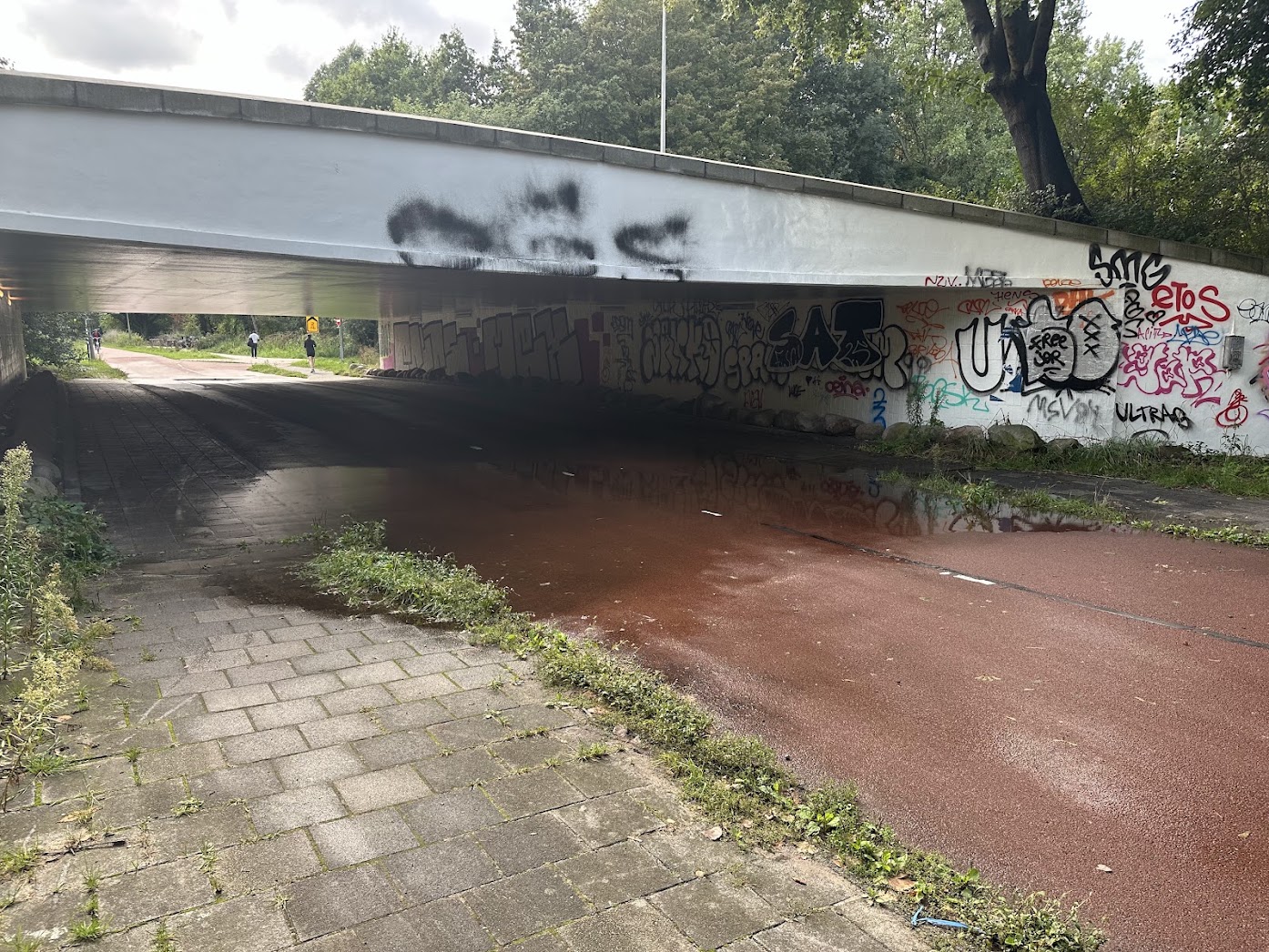

Regenwater

Neerslag die via daken, kavels en de openbare ruimte afstroomt. Regenwater wordt in principe via een apart stelsel direct op het oppervlaktewater geloosd, maar in oudere gebieden komt het nog in een gemengd rioolstelsel terecht waardoor het voor extra belasting op RWZI’s zorgt. In Amsterdam is dit alleen het geval in het centrum, waar vanouds een gemengd stelsel aanwezig is in zowel openbare ruimte als op private kavels. Overschakelen zou hier enorme publieke en private investeringen vereisen, waardoor behoud van een gemengd stelsel meer voor de hand ligt.

Steunlevering

Het waterstelsel van de Amterdamse waterleidingduinen is onderling verbonden met de waterleverende duingebieden ten zuiden (Dunea) en ten noorden (PWN) ervan. Wanneer onvoorziene omstandigheden (tijdelijk) levering onmogelijk maken in één van deze duingebieden, kan via steunlevering water worden (uit)geleend.

Transportleiding

Grote leidingen die grote volumes drinkwater over langere afstand verplaatsen tussen bronnen, zuivering en hoofdnetten. Transportleidingen kunnen gemakkelijk een doorsnede van een meter hebben.

Distributieleiding

Fijnmaziger leidingnet dat drinkwater verdeelt richting afnemers.

Gescheiden hemelwaterafvoer

Stelsel waarbij regenwater apart van afvalwater wordt afgevoerd (bijv. naar oppervlaktewater of infiltratie), om de RWZI te ontlasten en overstorten te beperken.

Gemengde hemelwaterafvoer

Stelsel waarbij regenwater en afvalwater samen in één riool worden afgevoerd. Bij hevige buien kan dit leiden tot overstorten als de capaciteit onvoldoende is. Dit betekent dat vervuild water in het oppervlaktewater terechtkomt.

Persriool

Rioolleiding onder druk die afvalwater transporteert wanneer vrijverval niet kan, of om grotere afstanden te overbruggen.

Vrijvervalriool

Rioolstelsel dat op zwaartekracht werkt: afvalwater stroomt ‘vanzelf’ richting gemalen doordat leidingen licht onder afschot liggen.

Biodiversiteitshotspots

Biodiversiteitshotspots zijn gebieden met een uitzonderlijk hoge concentratie aan unieke soorten die nergens anders ter wereld voorkomen en die tegelijk sterk bedreigd worden. Ze zijn van mondiaal belang voor het behoud van biodiversiteit. Europa herbergt geen natuur van dit kaliber (meer).

Natura 2000

Natura 2000 is een Europees netwerk van beschermde natuurgebieden. Natura 2000-gebieden vormen kerngebieden voor biodiversiteit en zijn bedoeld om specifieke habitats en soorten duurzaam in stand te houden. Natura 2000-gebieden zijn van continentaal belang voor de biodiversiteit. In Amsterdam zelf is geen natuur te vinden van continentaal belang, maar in de regio zijn bijvoorbeeld het Markermeer, de Oostelijke Vechtplassen, duingebied Kennemerland-Zuid, Ilperveld, Varkensland, Oostzanerveld en Twiske als Natura 2000 geclassificeerd.

Kerngebieden Natuurnetwerk Nederland

Het Natuurnetwerk Nederland (NNN) is het nationale netwerk van natuurgebieden dat bestaande natuur versterkt en met elkaar verbindt. Het richt zich op robuuste leefgebieden en verbindingen, zodat soorten zich kunnen verplaatsen en populaties minder kwetsbaar worden. De kerngebieden zijn daarbinnen de voornaamste leefgebieden van (beschermde) flora en fauna. Amsterdamse natuur die onderdeel is van het Natuurnetwerk Nederland is voor het overgrote deel te vinden in de Amsterdamse scheggen, zo vallen bijvoorbeeld de Bijlmerweide en de Gaasperplas (Diemerscheg), het Amsterdamse Bos (Amsterdamse Bosscheg) en Lange Bretten (Brettenscheg) onder het NNN.

Urban refugia

Urban refugia zijn natuurlijke plekken in de stad die dieren (tijdelijk) onderdak, voedsel en/of nestgelegenheid bieden. Ze fungeren als schuilplaats en stapsteenhabitat voor soorten die zich door de stad verplaatsen. Typische urban refugia zijn stadsparken, begraafplaatsen en volkstuinencomplexen. In Amsterdam worden deze plekken als hoofdgroenstructuur (HGS) aangeduid. Daar vallen bijvoorbeeld het Vondelpark, het Ruige Riet, Artis en het Nelson Mandelapark onder.

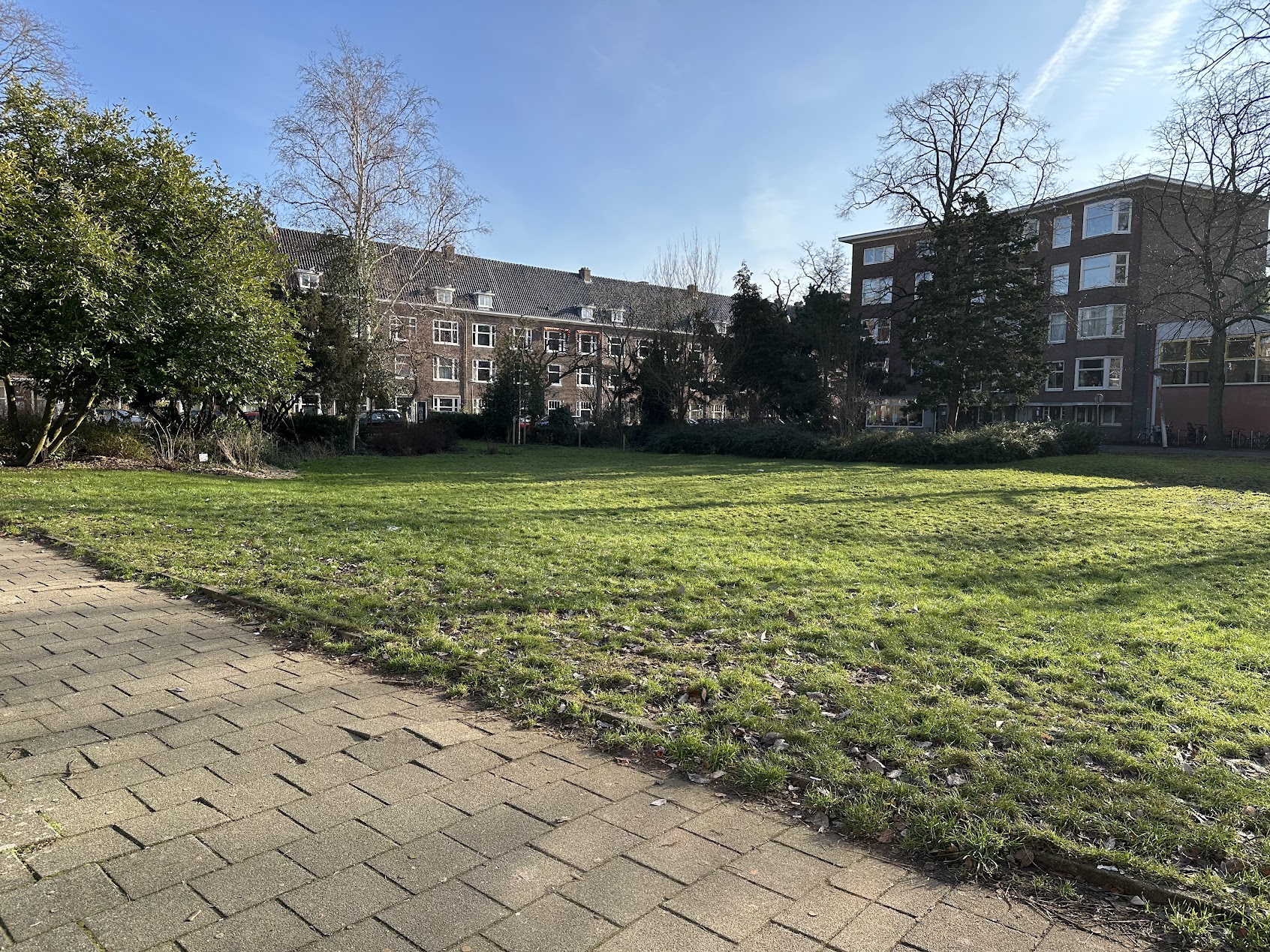

Buurtgroen

Buurtgroen bestaat uit lokale groenvakken, plantsoenen en kleine parkjes dicht bij woningen. Het gaat om relatief kleine oppervlaktes met relatief weinig ecologische waarde, maar het vormt wel een belangrijk onderdeel van de natuurbeleving van stadsbewoners en draagt zo ook bij aan natuureducatie.

Tuinen

Tuinen zijn private groene ruimtes direct grenzend aan gebouwen. Ze kennen vaak een hoge soortendichtheid doordat bewoners ze inrichten met een gevarieerd aanbod aan planten, maar de ecologische waarde blijft beperkt doordat schuttingen barrières vormen en veel aangeplante soorten exoten zijn. Met inheemse beplanting en open verbindingen tussen naastgelegen tuinen kan hun bijdrage aan het stedelijk ecosysteem in theorie aanzienlijk worden vergroot.

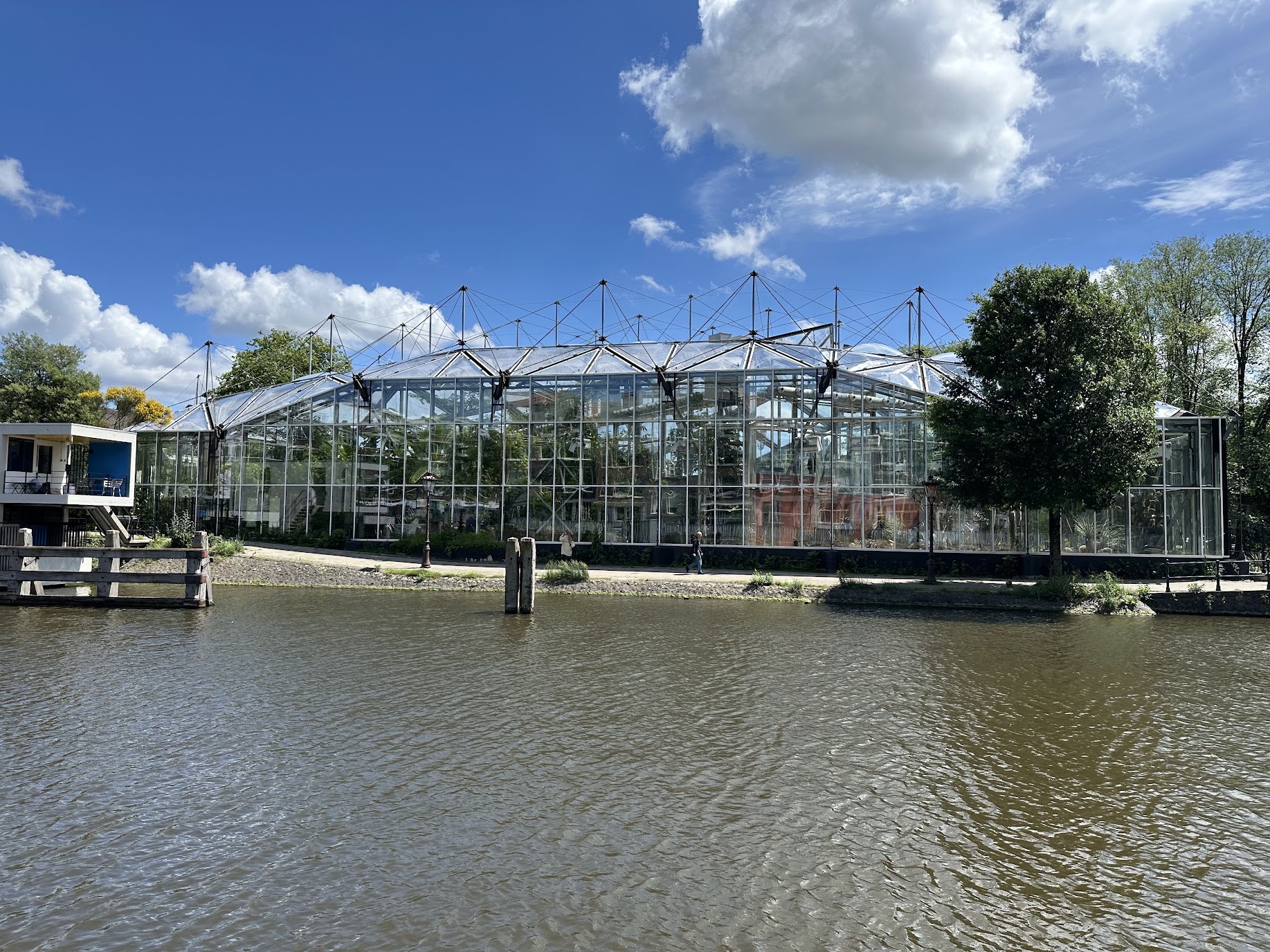

Botanische tuinen

Botanische tuinen zijn instellingen die plantencollecties beheren voor educatie, onderzoek en ex-situ behoud (het bewaren van soorten buiten hun natuurlijke leefgebied). Ze maken biodiversiteit zichtbaar en toegankelijk voor een breed publiek. In Amsterdam is de Hortus Botanicus hiervan het bekendste voorbeeld.

Recreatiegebieden

Recreatiegebieden zijn groene gebieden waar natuur en ontspanning samenkomen. Ze kunnen ecologische waarde hebben wanneer beheer gericht is op biodiversiteit (variatie in vegetatie, rustige zones, natuurvriendelijke oevers) en vormen een belangrijk onderdeel in de bewustwording van het belang van natuur juist door de combinatie van ecologisch en recreatief gebruik.

Schooltuinen

Schooltuinen zijn plekken waar kinderen leren over natuur, bodem en voedsel door zelf te zaaien, verzorgen en oogsten. Ze versterken natuureducatie en kunnen tegelijk kleine ecologische hotspots zijn, vooral als ze bloemrijk en insectvriendelijk worden ingericht.

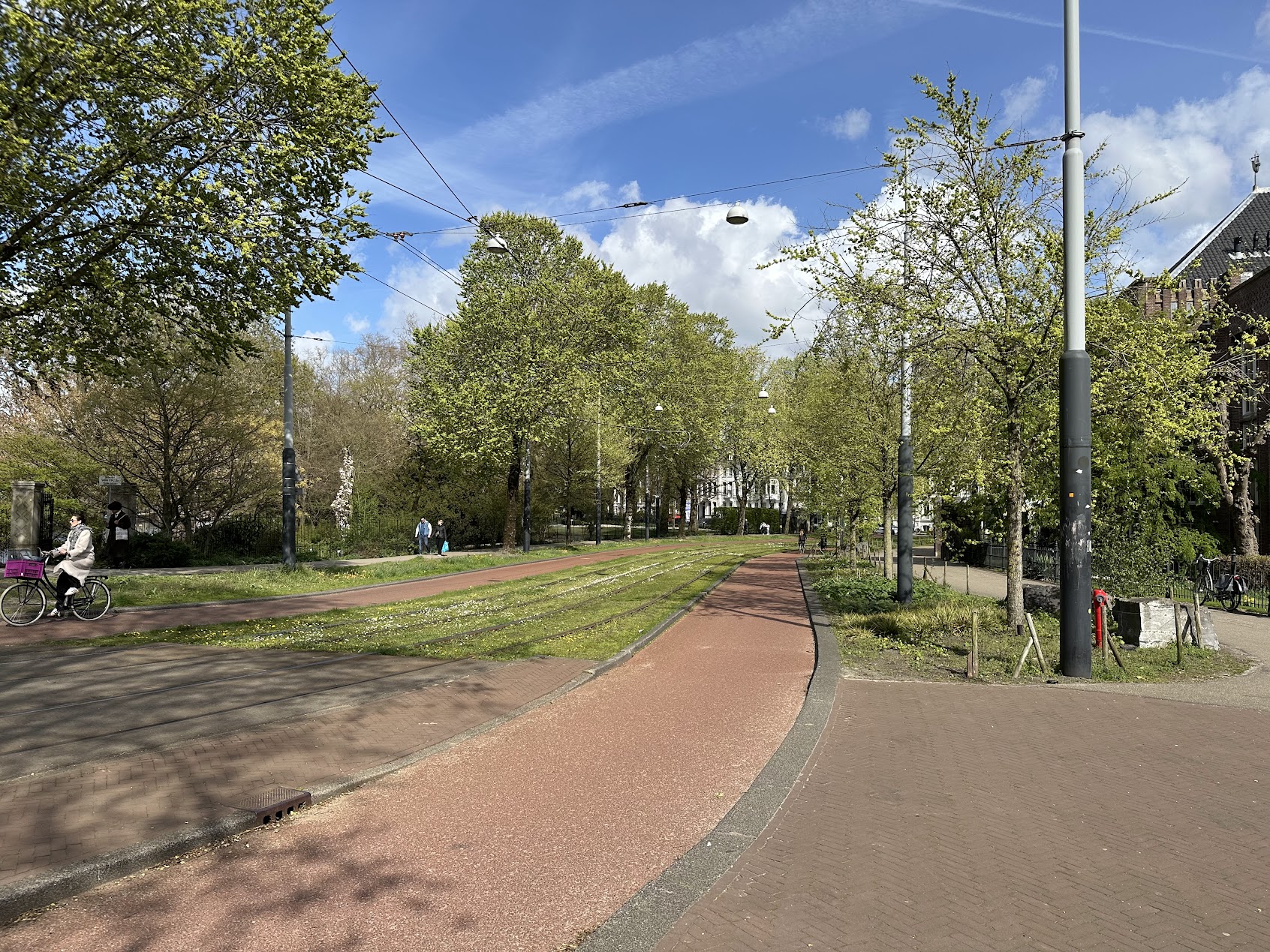

Ecologische hoofdcorridors

Ecologische hoofdcorridors zijn brede, robuuste routes waarlangs soorten zich verplaatsen tussen grote kerngebieden op mondiale of continentale schaal. Ze bestaan uit aaneengesloten groen- en waterstructuren met zo min mogelijk barrières.

Ecologische verbindingszones

Ecologische verbindingszones zijn routes die kerngebieden van het Natuurnetwerk Nederland met elkaar verbinden. Ze zijn aanzienlijk minder breed dan hoofdcorridors maar essentieel om op nationale schaal te voorkomen dat populaties geïsoleerd raken.

Ecologische hoofdstructuur

Een ecologische hoofdstructuur verbindt op stedelijke en regionale schaal groengebieden binnen en buiten de stad met elkaar via een netwerk van groene routes. In Amsterdam heet dit de Amsterdamse Ecologische Structuur (AES), en bestaat ze grotendeels uit groene (spoor)bermen, wateroevers, rafelrandjes en parkstroken die als stapstenen fungeren voor soorten die de stad doorkruisen.

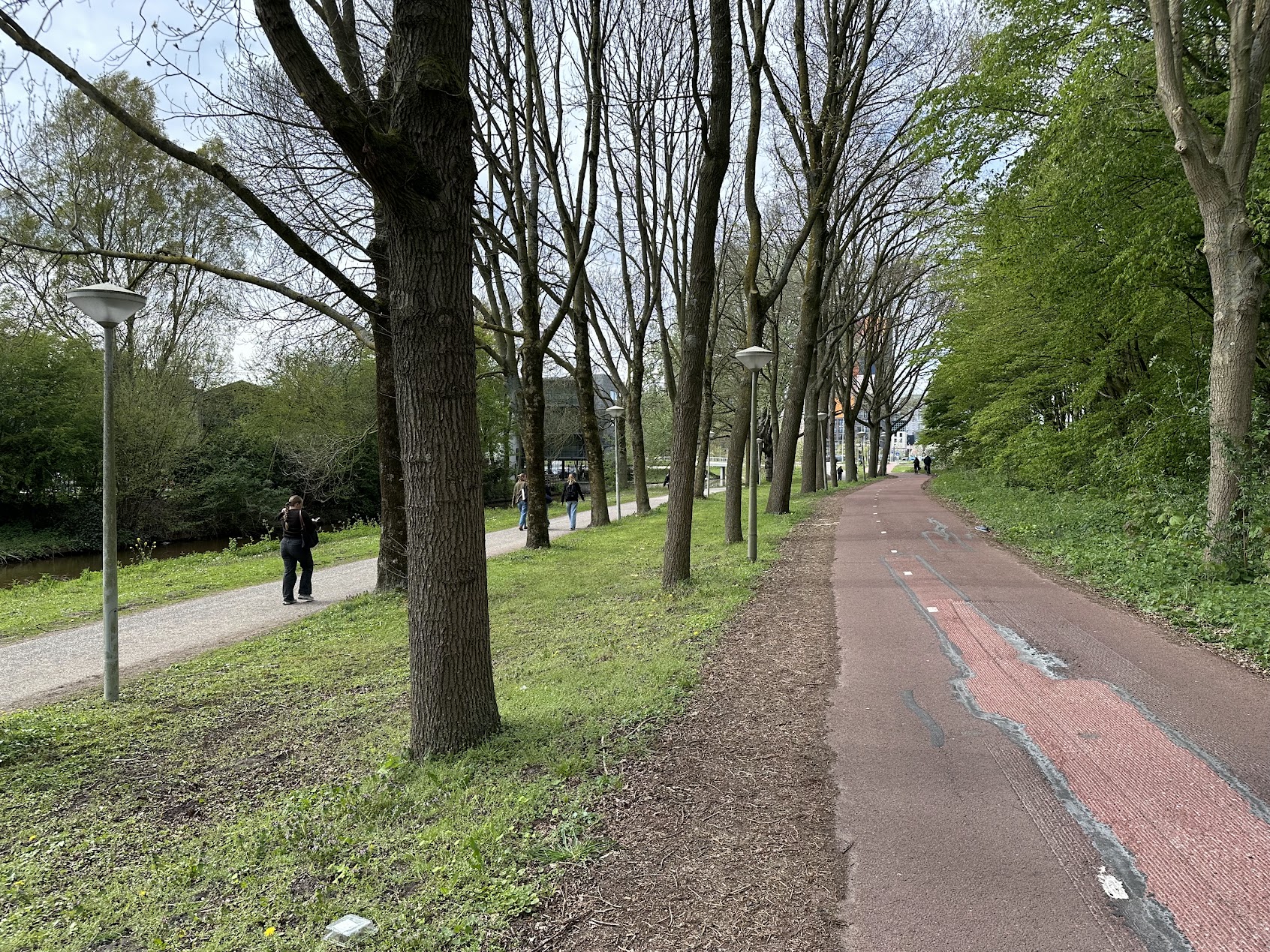

Ecologische verbindingen

Ecologische verbindingen zijn lokale routes voor de verplaatsing van soorten binnen de stad. Ze verbinden urban refugia en buurtgroen met elkaar en verkleinen zo de kans op isolatie van populaties in een versnipperd stedelijk landschap. Het gaat dan vaak om straten die doelbewust met ecologische beplanting zijn ingericht met als doel om verplaatsing van soorten beter mogelijk te maken.

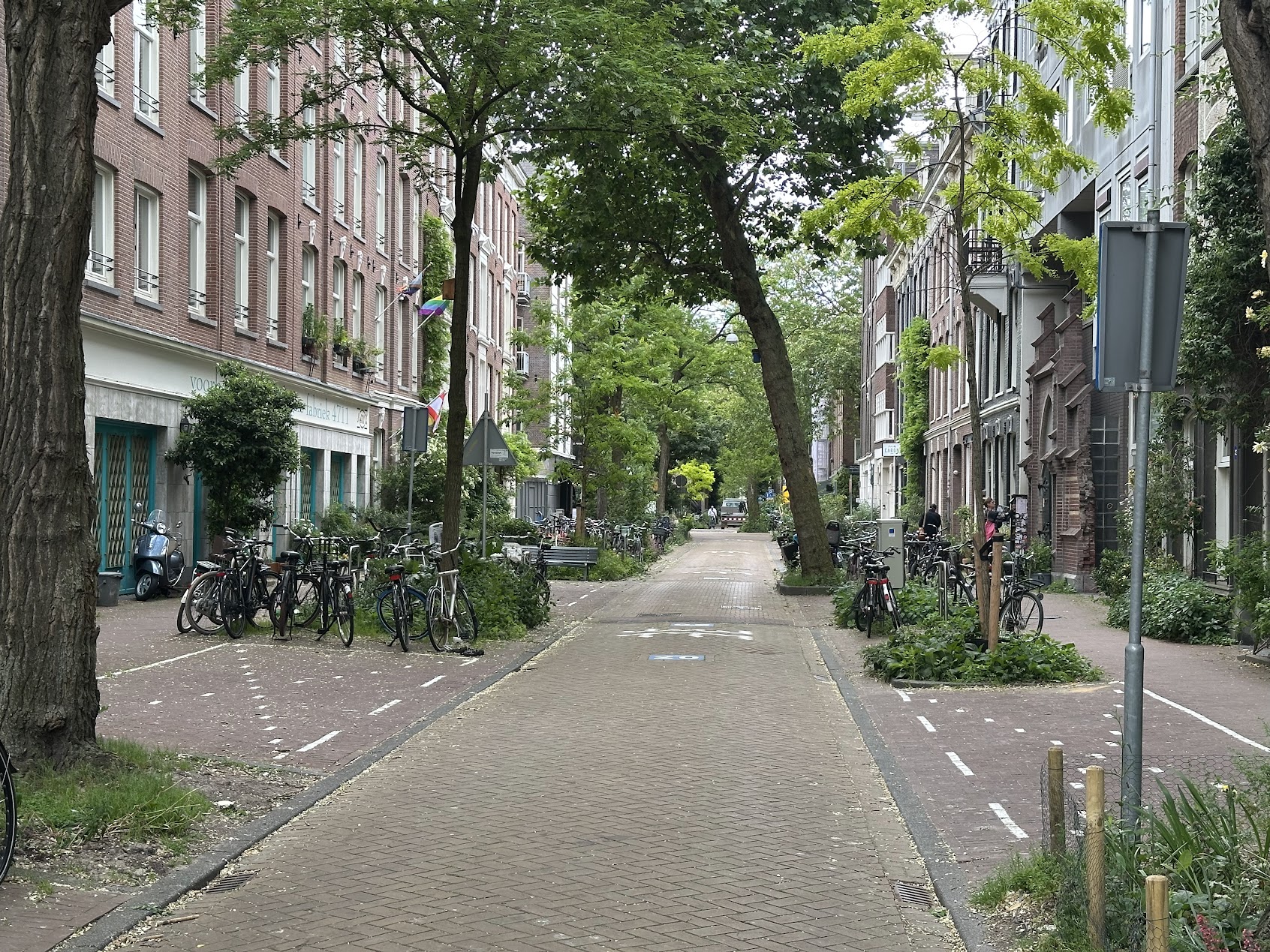

Groene straten

Groene straten zijn straten met relatief veel bomen en/of groenoppervlak. Hoewel het groen in groene straten niet primair vanuit ecologisch perspectief is aangeplant (maar bijvoorbeeld omwille van klimaatadaptatie of om esthetische redenen), vormen ze toch een soort stedelijke ‘microcorridors’ voor met name insecten en vogels en leveren ze zo een bescheiden bijdrage aan de ecologische waarde van de stad.
